CEMS atau Continuous Emission Monitoring System adalah sistem monitoring emisi cerobong yang digunakan untuk memantau gas buang industri secara kontinu. Sistem ini membantu fasilitas industri mengukur parameter emisi seperti SO₂, NOx, CO, CO₂, O₂, particulate matter, flow, temperature, pressure, moisture, dan parameter lain sesuai kebutuhan proses maupun compliance lingkungan.

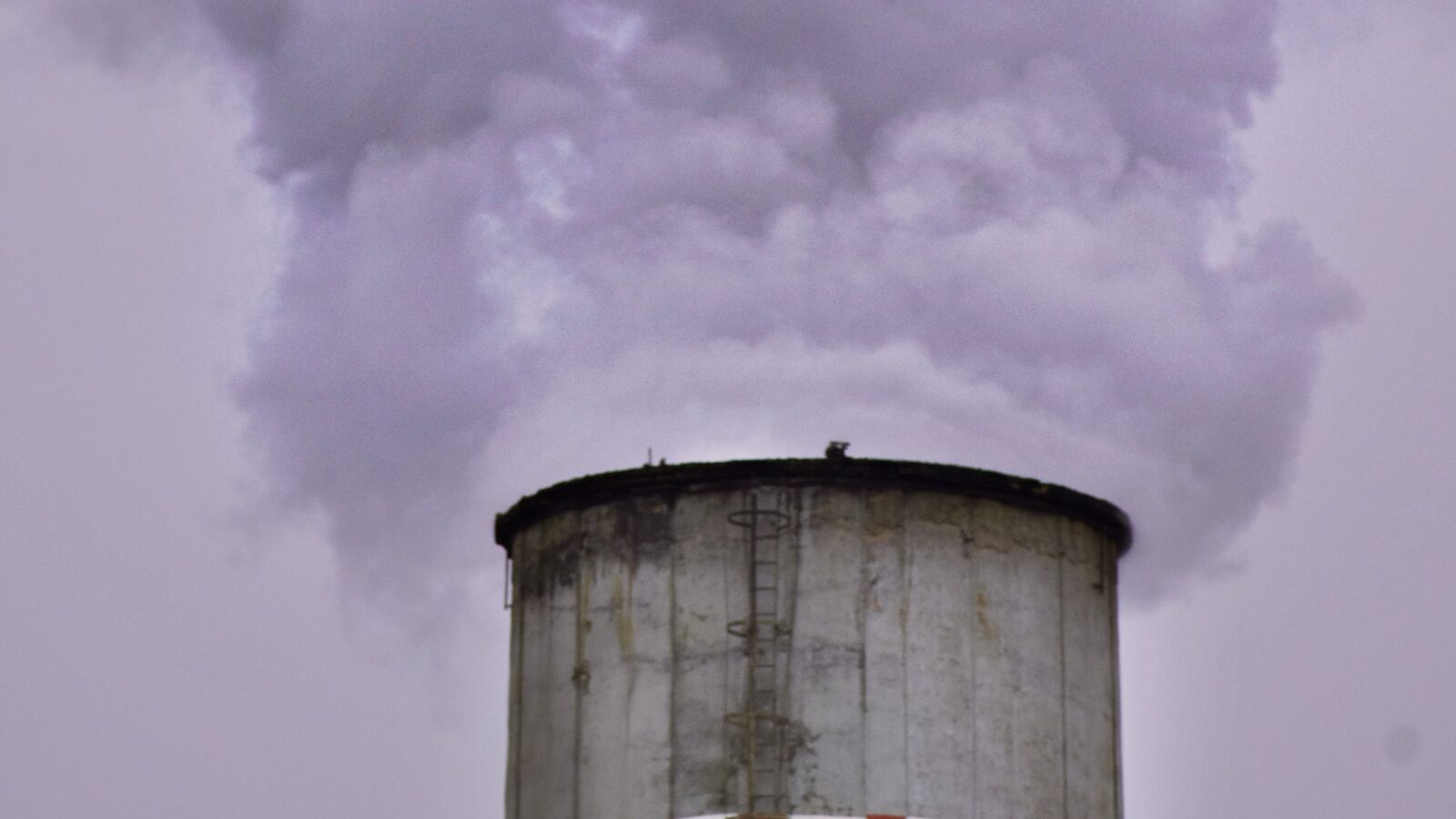

Di Indonesia, CEMS banyak digunakan pada power plant, cement plant, pulp & paper, oil & gas, smelter, boiler industri, kiln, furnace, incinerator, dan fasilitas proses lain yang memiliki sumber emisi tidak bergerak.
Solusi CEMS dapat mencakup gas analyzer, sampling probe, sample conditioning system, dust/opacity monitor, flow meter, data acquisition system, DAHS/DIS, panel kontrol, komunikasi data, commissioning, training, maintenance, serta dukungan integrasi ke sistem pelaporan seperti SISPEK KLHK.
Butuh Sistem CEMS untuk Cerobong Industri?
Kami membantu menentukan konfigurasi CEMS yang sesuai dengan jenis industri, parameter emisi, kondisi stack, kebutuhan data logging, dan kebutuhan integrasi pelaporan.
✅ Engineering ✅ Supply ✅ Instalasi ✅ Commissioning ✅ Training ✅ Maintenance ✅ Integrasi Data

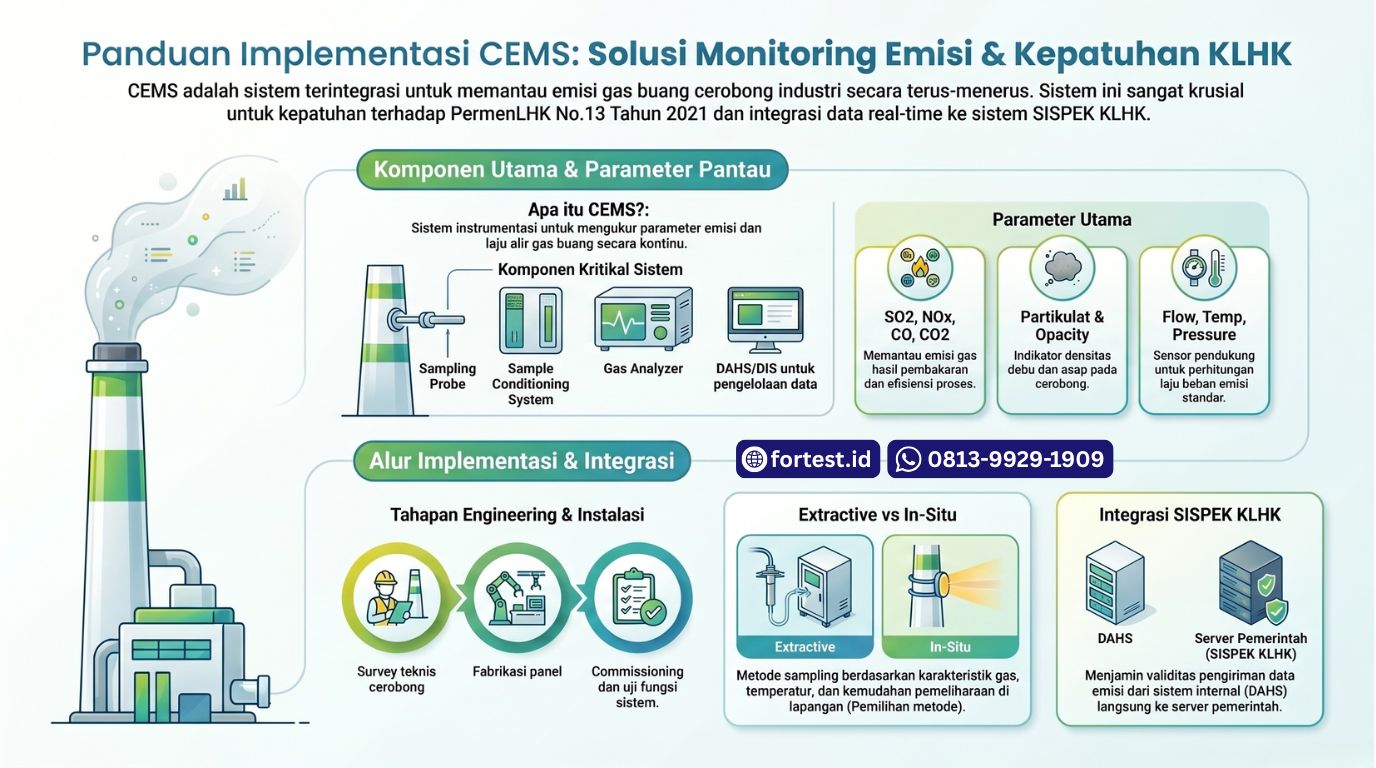

Apa Itu CEMS?
Continuous Emission Monitoring System adalah sistem instrumentasi yang digunakan untuk mengukur emisi gas buang dari cerobong secara terus-menerus. Sistem ini biasanya dipasang pada stack atau cerobong dari proses pembakaran, produksi, atau pengolahan yang menghasilkan emisi ke udara.
CEMS tidak hanya berfungsi sebagai alat ukur. Dalam implementasi industri, CEMS juga berperan sebagai sistem data yang membantu perusahaan melakukan:
- Pemantauan kualitas emisi cerobong secara kontinu.
- Pencatatan data historis.
- Analisis performa proses pembakaran.
- Deteksi kondisi tidak normal.
- Dukungan audit lingkungan.
- Dukungan pelaporan internal dan eksternal.
- Integrasi data dengan sistem seperti DAHS, DIS, SCADA, DCS, atau SISPEK KLHK.
Dengan konfigurasi yang tepat, CEMS membantu perusahaan memahami kondisi emisi secara lebih akurat dan mengambil keputusan operasional berdasarkan data.
Mengapa Industri Membutuhkan CEMS?
Industri membutuhkan CEMS untuk memantau emisi secara kontinu, bukan hanya melalui pengukuran berkala. Monitoring kontinu memberikan gambaran yang lebih lengkap terhadap performa emisi, perubahan proses, dan kondisi operasional harian.
Manfaat Utama CEMS
Monitoring Real-Time
Data emisi dapat dipantau secara kontinu sehingga operator dapat melihat tren, fluktuasi, dan kondisi tidak normal dengan lebih cepat.
Mendukung Compliance Lingkungan
CEMS membantu perusahaan memenuhi kebutuhan pemantauan emisi sesuai dokumen lingkungan, persyaratan regulator, atau program pengelolaan lingkungan.
Data Historis untuk Audit
Data logger dan DAHS menyimpan data historis yang dapat digunakan untuk audit, analisis performa, investigasi, dan pelaporan.
Integrasi Sistem
Data CEMS dapat diintegrasikan ke sistem internal seperti SCADA/DCS atau sistem pelaporan eksternal seperti SISPEK KLHK jika diperlukan.
Catatan compliance: Kewajiban pemasangan CEMS dan integrasi data bergantung pada jenis industri, sumber emisi, regulasi yang berlaku, dokumen persetujuan lingkungan, serta ketentuan dari instansi terkait. CEMS mendukung kebutuhan compliance, tetapi konfigurasi final tetap perlu mengacu pada persyaratan teknis proyek.
Solusi CEMS yang Kami Sediakan
Kami menyediakan solusi CEMS untuk kebutuhan monitoring emisi cerobong industri, mulai dari tahap perencanaan hingga maintenance.
Scope Layanan
- Survey dan technical assessment.
- Review kebutuhan parameter emisi.
- Pemilihan teknologi CEMS yang sesuai.
- Engineering dan konfigurasi sistem.
- Supply analyzer, probe, sampling system, conditioning system, sensor pendukung, panel, dan data system.
- Instalasi mekanikal, elektrikal, dan instrumentasi.
- Integrasi data dengan DAHS, DIS, SCADA, DCS, atau server internal.
- Dukungan integrasi ke SISPEK KLHK jika diperlukan.
- Commissioning dan functional test.
- Training operator dan tim maintenance.
- Preventive maintenance dan troubleshooting.
- Kalibrasi, pengecekan zero/span, dan support after-sales.
Parameter yang Dapat Dimonitor CEMS
Konfigurasi parameter CEMS dapat disesuaikan dengan jenis industri, bahan bakar, proses, regulasi, dokumen lingkungan, dan kebutuhan pelaporan.
| Parameter | Fungsi Pemantauan |
|---|---|
| SO₂ | Memantau emisi sulfur dari pembakaran bahan bakar atau proses industri tertentu |
| NOx | Memantau nitrogen oxides dari proses pembakaran bersuhu tinggi |
| CO | Indikator pembakaran tidak sempurna dan performa combustion |
| CO₂ | Pemantauan gas buang dan evaluasi performa pembakaran |
| O₂ | Koreksi pembacaan emisi dan evaluasi efisiensi pembakaran |
| Particulate Matter / Dust | Pemantauan partikulat atau debu dari cerobong |
| Opacity | Indikator densitas asap atau partikulat secara optik |
| Flow | Mengukur laju alir gas buang untuk perhitungan laju emisi |
| Temperature | Memantau temperatur gas cerobong |
| Pressure | Memantau tekanan gas buang pada stack atau sampling line |
| Moisture | Koreksi kelembapan untuk pembacaan parameter tertentu |
| HCl / HF / NH₃ / VOC | Parameter tambahan untuk aplikasi proses tertentu jika diperlukan |
Tidak semua parameter harus dipasang pada setiap cerobong. Pemilihan parameter perlu disesuaikan dengan sumber emisi, bahan bakar, proses, dan kewajiban pemantauan yang berlaku.
Komponen Utama Sistem CEMS
Sistem CEMS terdiri dari beberapa komponen yang bekerja bersama untuk mengambil sampel gas, mengondisikan sampel, menganalisis parameter emisi, menyimpan data, dan mengirimkan data ke sistem pelaporan.
1. Gas Analyzer
Gas analyzer digunakan untuk mengukur parameter gas seperti SO₂, NOx, CO, CO₂, O₂, dan parameter lain sesuai kebutuhan proses. Pemilihan analyzer harus mempertimbangkan range pengukuran, metode analisis, akurasi, stabilitas, kebutuhan kalibrasi, dan kondisi operasional.
2. Sampling Probe
Sampling probe mengambil sampel gas dari cerobong. Pemilihan probe perlu mempertimbangkan temperatur, kelembapan, kadar debu, korosivitas, tekanan, dan komposisi gas.
3. Sample Conditioning System
Sample conditioning system berfungsi mengondisikan sampel gas sebelum masuk ke analyzer. Sistem ini dapat mencakup filter, chiller, dryer, pump, regulator, moisture removal, dan komponen proteksi lain.
4. Heated Line
Untuk extractive CEMS, heated line digunakan untuk menjaga sampel gas tetap pada temperatur tertentu agar tidak terjadi kondensasi sebelum mencapai conditioning system.
5. Particulate atau Dust Monitor
Untuk cerobong dengan emisi partikulat, sistem dapat dilengkapi particulate monitor atau opacity monitor. Teknologi yang digunakan dapat berbeda tergantung kadar debu, karakteristik gas, dan kebutuhan pengukuran.
6. Flow, Temperature, dan Pressure Sensor
Sensor pendukung digunakan untuk menghitung laju emisi dan melakukan koreksi data. Parameter flow, temperature, dan pressure sering dibutuhkan untuk menghitung beban emisi atau kondisi standar.
7. Data Acquisition System / DAHS
DAS atau DAHS digunakan untuk mengumpulkan, menyimpan, mengolah, menampilkan, dan mengekspor data CEMS. Sistem ini dapat dilengkapi dashboard, alarm, trend, report, dan data backup.
8. Data Interfacing System / DIS
DIS digunakan sebagai jembatan data antara CEMS/DAHS dengan sistem eksternal. Pada proyek tertentu, DIS dapat digunakan untuk kebutuhan integrasi dengan sistem pelaporan seperti SISPEK KLHK.
9. Panel Kontrol dan Komunikasi
Panel kontrol mengintegrasikan analyzer, sensor, PLC, data logger, jaringan komunikasi, alarm, power distribution, dan perangkat pendukung lain. Panel dapat ditempatkan di analyzer shelter, ruang instrument, atau area lain yang sesuai.
10. Calibration System
Sistem kalibrasi digunakan untuk mendukung pengecekan zero dan span. Konfigurasi dapat mencakup gas kalibrasi, regulator, solenoid valve, tubing, dan prosedur kalibrasi sesuai kebutuhan sistem.
Integrasi CEMS dengan SISPEK KLHK
Untuk fasilitas industri yang diwajibkan melakukan pemantauan emisi menggunakan CEMS, data pemantauan dapat perlu diintegrasikan ke SISPEK KLHK sesuai ketentuan yang berlaku.
SISPEK atau Sistem Informasi Pemantauan Emisi Industri Secara Terus Menerus adalah sistem yang menerima dan mengelola data hasil pemantauan emisi cerobong industri secara kontinu dari perangkat CEMS.
Solusi CEMS kami dapat dikonfigurasi untuk mendukung kebutuhan integrasi data, termasuk:
- Data acquisition system.
- Data logger.
- DAHS atau Data Acquisition and Handling System.
- DIS atau Data Interfacing System.
- Format data sesuai kebutuhan integrasi.
- Komunikasi data dari sistem plant ke server pelaporan.
- Uji konektivitas.
- Dokumentasi teknis sistem.
- Support troubleshooting koneksi data.
- Training operator untuk monitoring data.
Catatan Penting Integrasi SISPEK
Kebutuhan integrasi SISPEK perlu dikonfirmasi berdasarkan jenis industri, status kewajiban CEMS, dokumen lingkungan, dan ketentuan regulator. Kami dapat membantu menyiapkan sisi teknis sistem CEMS, data acquisition, dan komunikasi data sesuai kebutuhan proyek.
- ✅ Review kebutuhan data dan parameter.
- ✅ Konfigurasi DAHS/DIS.
- ✅ Dukungan konektivitas sistem.
- ✅ Dokumentasi teknis untuk proses integrasi.
- ✅ Support saat commissioning dan troubleshooting.
Jenis Konfigurasi CEMS
Pemilihan konfigurasi CEMS perlu disesuaikan dengan kondisi stack, karakteristik gas, parameter yang dipantau, kebutuhan maintenance, serta standar proyek.
Extractive CEMS
Pada sistem extractive, sampel gas diambil dari cerobong melalui probe, dialirkan melalui sampling line, dikondisikan, lalu dianalisis oleh gas analyzer.
Cocok untuk:
- Multi-parameter gas monitoring.
- Gas dengan temperatur tinggi.
- Aplikasi yang membutuhkan sample conditioning.
- Sistem dengan analyzer ditempatkan di shelter atau cabinet.
In-Situ CEMS
Pada sistem in-situ, pengukuran dilakukan langsung di stack atau duct tanpa mengambil sampel gas ke analyzer cabinet.
Cocok untuk:
- Aplikasi tertentu dengan kebutuhan response cepat.
- Parameter tertentu seperti O₂, opacity, dust, atau gas tertentu tergantung teknologi.
- Area dengan pertimbangan maintenance dan instalasi yang sesuai.
Dilution CEMS
Pada sistem dilution, sampel gas diencerkan sebelum dianalisis. Sistem ini dapat digunakan untuk aplikasi tertentu yang membutuhkan pengurangan konsentrasi atau pengendalian moisture.
Catatan: Pemilihan antara extractive, in-situ, atau dilution CEMS tidak bisa ditentukan hanya dari nama industri. Diperlukan review kondisi proses dan data teknis stack.
Industri yang Umum Menggunakan CEMS
CEMS umum digunakan pada fasilitas industri dengan sumber emisi tidak bergerak, terutama yang memiliki cerobong proses, boiler, furnace, kiln, incinerator, atau unit pembakaran termal.
Industri yang umum membutuhkan CEMS antara lain:
Power Plant
Monitoring emisi dari boiler, turbine exhaust, atau unit pembangkit termal.
Cement Plant
Monitoring emisi dari kiln, preheater, cooler, atau stack proses produksi semen.
Oil & Gas
Monitoring emisi dari heater, boiler, flare-related system, dan unit proses tertentu.
Pulp & Paper
Monitoring emisi dari recovery boiler, power boiler, kiln, atau unit proses pembakaran.
Iron, Steel & Smelter
Monitoring emisi dari furnace, smelting process, boiler, dan stack proses metalurgi.
Thermal Waste Treatment
Monitoring emisi dari incinerator atau unit pengolahan sampah secara termal.
Fertilizer & Chemical
Monitoring emisi dari unit proses kimia, boiler, atau unit pembakaran pendukung.
Boiler Industri
Monitoring emisi dari boiler berbahan bakar batubara, gas, biomassa, atau bahan bakar lain.
Alur Implementasi Proyek CEMS
Implementasi CEMS membutuhkan tahapan teknis yang terstruktur agar sistem dapat bekerja stabil, data dapat direkam dengan baik, dan integrasi berjalan sesuai kebutuhan.
1. Survey dan Technical Assessment
Tim engineer melakukan review terhadap proses, stack, kondisi gas buang, akses instalasi, kebutuhan platform, power supply, instrument air, dan kebutuhan komunikasi data.
Data yang biasanya dikumpulkan:
- Jenis industri dan proses.
- Jumlah stack atau cerobong.
- Diameter dan tinggi stack.
- Temperatur gas buang.
- Kelembapan gas.
- Kadar debu atau particulate loading.
- Tekanan dan flow gas.
- Parameter emisi yang perlu dipantau.
- Lokasi pemasangan analyzer cabinet atau shelter.
- Kebutuhan integrasi data.
2. Engineering dan Konfigurasi Sistem
Kami menentukan konfigurasi analyzer, sampling system, conditioning system, heated line, dust monitor, flow meter, sensor pendukung, DAHS/DIS, panel kontrol, dan sistem komunikasi.
Output tahap ini dapat mencakup:
- Technical proposal.
- Bill of material.
- System architecture.
- Layout konseptual.
- Instrument list.
- Data communication concept.
- Scope pekerjaan instalasi dan commissioning.
3. Supply dan Fabrikasi Panel
Peralatan disiapkan sesuai spesifikasi teknis. Panel dapat difabrikasi sesuai kebutuhan site, termasuk power distribution, signal interface, PLC/data logger, terminal, komunikasi, dan proteksi instrumentasi.
4. Instalasi Lapangan
Pekerjaan instalasi dapat meliputi:
- Pemasangan sampling probe.
- Pemasangan heated line atau tubing.
- Pemasangan analyzer cabinet atau shelter.
- Pemasangan sensor flow, temperature, pressure, dan dust/opacity.
- Pemasangan panel kontrol.
- Wiring power dan signal.
- Koneksi ke DAHS, SCADA, DCS, atau server internal.
- Pekerjaan tubing, support, dan bracket.
- Pengecekan akses maintenance.
5. Commissioning dan Functional Test
Setelah instalasi, sistem diuji untuk memastikan seluruh komponen bekerja sesuai fungsi.
Pekerjaan commissioning dapat mencakup:
- Power-up dan loop check.
- Pemeriksaan aliran sampel.
- Pemeriksaan conditioning system.
- Pemeriksaan analyzer reading.
- Pemeriksaan alarm.
- Pengecekan data logging.
- Pengecekan komunikasi data.
- Pemeriksaan dashboard atau reporting.
- Uji zero/span sesuai kebutuhan.
6. Integrasi Data
CEMS dapat diintegrasikan dengan:
- DAHS.
- DIS.
- SCADA.
- DCS.
- Data historian.
- Server internal.
- Sistem reporting perusahaan.
- Sistem pelaporan eksternal seperti SISPEK KLHK jika diperlukan.
7. Training Operator
Training diberikan agar tim plant memahami operasi dasar sistem CEMS.
Materi training dapat mencakup:
- Overview sistem.
- Cara membaca data.
- Alarm dan troubleshooting dasar.
- Pemeriksaan filter dan tubing.
- Prosedur zero/span.
- Pengecekan data logger.
- Preventive maintenance dasar.
8. Maintenance dan After-Sales Support
CEMS membutuhkan maintenance berkala agar pembacaan tetap stabil dan data tetap dapat digunakan.
Maintenance dapat mencakup:
- Pemeriksaan probe.
- Pembersihan atau penggantian filter.
- Pemeriksaan tubing dan heated line.
- Pemeriksaan chiller atau dryer.
- Pemeriksaan pump dan flow.
- Kalibrasi analyzer.
- Pemeriksaan zero/span.
- Backup data.
- Pemeriksaan komunikasi data.
- Troubleshooting alarm dan fault.
Data yang Dibutuhkan untuk Penawaran CEMS
Untuk membantu kami menyiapkan rekomendasi konfigurasi dan estimasi awal, siapkan data berikut:
| Data | Keterangan |
|---|---|
| Jenis industri | Misalnya power plant, cement, pulp & paper, oil & gas, smelter, boiler industri |
| Jumlah cerobong | Jumlah stack yang perlu dipantau |
| Parameter emisi | SO₂, NOx, CO, CO₂, O₂, dust, opacity, flow, temperature, pressure, moisture, atau lainnya |
| Diameter stack | Diameter dalam atau ukuran duct |
| Tinggi stack | Tinggi cerobong dan lokasi titik sampling |
| Temperatur gas | Temperatur normal dan maksimum |
| Kelembapan gas | Moisture content jika tersedia |
| Kadar debu | Estimasi particulate loading |
| Komposisi gas | Informasi proses dan bahan bakar |
| Lokasi plant | Untuk estimasi mobilisasi dan support |
| Kebutuhan integrasi | DAHS, DIS, SCADA, DCS, server internal, atau SISPEK |
| Kondisi akses | Platform, ladder, area analyzer shelter, dan power supply |
Jika data belum lengkap, tim kami dapat membantu melakukan survey lapangan untuk mengumpulkan informasi teknis yang diperlukan.
Keunggulan Solusi CEMS Kami
Engineering-Based Solution
Konfigurasi CEMS disesuaikan dengan kondisi proses, karakteristik gas buang, parameter pemantauan, dan kebutuhan integrasi data.
Support Integrasi Data
Mendukung integrasi dengan DAHS, DIS, SCADA, DCS, data logger, server internal, dan sistem pelaporan sesuai kebutuhan proyek.
Instalasi dan Commissioning
Tim teknis membantu pekerjaan instalasi, loop check, commissioning, functional test, dan pengecekan sistem data.
Training dan Maintenance
Kami menyediakan training operator, preventive maintenance, troubleshooting, dan support after-sales untuk menjaga sistem tetap berjalan.
Konfigurasi Fleksibel
Sistem dapat dikonfigurasi untuk single stack, multi-stack, extractive CEMS, in-situ CEMS, dust monitoring, atau integrasi multi-parameter.
Support Lokal
Dukungan engineer lokal memudahkan koordinasi survey, instalasi, commissioning, spare part, dan troubleshooting.
Konsultasi Kebutuhan CEMS
Butuh menentukan konfigurasi CEMS Indonesia untuk monitoring emisi cerobong industri Anda?
Kirimkan data awal berikut untuk estimasi dan rekomendasi teknis:
- Jenis industri.
- Jumlah stack atau cerobong.
- Sumber emisi.
- Parameter yang perlu dipantau.
- Temperatur gas buang.
- Kelembapan gas.
- Kadar debu atau particulate loading.
- Diameter dan tinggi stack.
- Lokasi titik sampling.
- Kebutuhan analyzer shelter atau panel.
- Kebutuhan integrasi DAHS, DIS, SCADA, DCS, atau SISPEK.
- Lokasi plant.
Tim engineer kami akan membantu menyiapkan rekomendasi konfigurasi, estimasi budget, rencana implementasi, dan scope pekerjaan sesuai kebutuhan proyek.
Minta Proposal CEMS
Kami siap membantu kebutuhan CEMS untuk power plant, cement plant, oil & gas, pulp & paper, smelter, boiler industri, incinerator, dan fasilitas proses lainnya.
- ✅ Survey dan technical assessment
- ✅ Engineering dan pemilihan konfigurasi CEMS
- ✅ Supply analyzer, sampling system, panel, dan data system
- ✅ Instalasi dan commissioning
- ✅ Integrasi DAHS/DIS, SCADA, DCS, dan SISPEK jika diperlukan
- ✅ Training, maintenance, dan troubleshooting
Referensi Regulasi dan Sistem Terkait
- PermenLHK No. 13 Tahun 2021 — Sistem Informasi Pemantauan Emisi Industri Secara Terus Menerus.
- SISPEK KLHK — Sistem Informasi Pemantauan Emisi Industri Secara Terus Menerus.
- PROPER — Program Penilaian Peringkat Kinerja Perusahaan dalam Pengelolaan Lingkungan.
- Dokumen persetujuan lingkungan dan ketentuan teknis yang berlaku untuk masing-masing fasilitas.
Disclaimer: Informasi pada halaman ini bersifat umum untuk membantu pemahaman awal mengenai CEMS. Kebutuhan teknis, kewajiban compliance, parameter yang dipantau, dan integrasi sistem harus dikonfirmasi berdasarkan regulasi terbaru, dokumen lingkungan, karakteristik proses, dan arahan instansi terkait.
Keunggulan Solusi Ini
Monitoring Emisi Kontinu
Pemantauan parameter emisi cerobong secara real-time untuk kebutuhan operasional, audit, evaluasi performa, dan compliance lingkungan.
Data Logging & Reporting
Pencatatan data historis untuk analisis performa, pelaporan lingkungan, audit internal, dan evaluasi emisi.
Integrasi DAHS/DIS
Mendukung integrasi dengan DAHS, DIS, SCADA, DCS, server internal, dan sistem pelaporan seperti SISPEK KLHK.
Support Engineering Lokal
Dukungan survey, engineering, instalasi, commissioning, training, troubleshooting, dan maintenance oleh engineer lokal.
Regulasi & Standar Terkait
PermenLHK No. 13 Tahun 2021
Mengatur Sistem Informasi Pemantauan Emisi Industri Secara Terus Menerus dan integrasi CEMS ke SISPEK bagi usaha atau kegiatan yang diwajibkan.
SISPEK KLHK
Sistem yang menerima dan mengelola data hasil pemantauan emisi cerobong industri secara terus-menerus dari CEMS.
PROPER
Program penilaian kinerja perusahaan dalam pengelolaan lingkungan, termasuk aspek pengendalian pencemaran dan pemantauan emisi.
