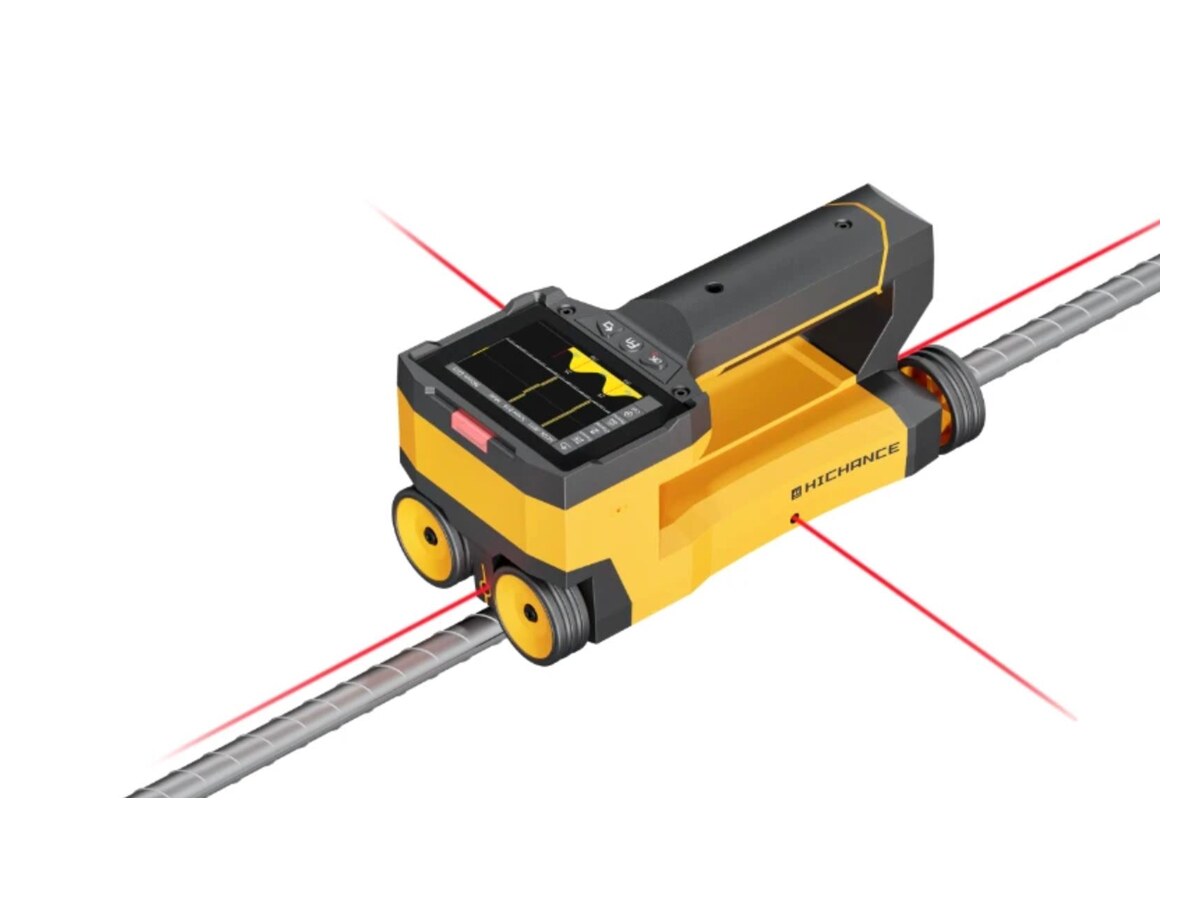

HC-GY91 Multi-Channel Rebar Detector

Dalam pekerjaan struktur beton, titik tulangan yang tidak terdeteksi bisa menimbulkan masalah serius. Core drill dapat mengenai rebar utama, anchor dapat dipasang pada area yang salah, dan pembukaan beton bisa merusak elemen yang seharusnya dipertahankan. Risiko ini sering muncul pada bangunan eksisting karena gambar as-built tidak selalu lengkap atau kondisi aktual di lapangan sudah berubah.

HC-GY91 Multi-Channel Rebar Detector membantu tim lapangan membaca posisi tulangan secara non-destructive sebelum mengambil keputusan di beton. Alat ini dirancang untuk mendeteksi lokasi rebar, tebal cover beton, spacing, dan estimasi diameter tulangan, termasuk pada area dengan susunan tulangan yang rapat.

Dengan 3 channel sensor, layar sentuh warna 3.5 inci, laser pointer 4 arah, mode block detection, dan software analisis data, HC-GY91 cocok untuk konsultan struktur, kontraktor, laboratorium pengujian, building inspector, dan tim maintenance fasilitas yang membutuhkan data awal sebelum coring, drilling, renovasi, atau investigasi struktur.

Masalah yang Sering Muncul Saat Mendeteksi Tulangan Beton

Pekerjaan scanning tulangan terlihat sederhana, tetapi kondisi lapangan sering membuat pembacaan menjadi sulit. Permukaan beton tidak selalu ideal, jarak antar tulangan bisa rapat, dan operator harus membuat keputusan cepat di area kerja yang aktif.

Risiko mengenai tulangan saat coring atau drilling. Sebelum core drill, anchor drilling, atau cutting beton, tim perlu mengetahui posisi tulangan agar tidak merusak rebar utama. Tanpa alat deteksi yang memadai, pekerjaan bisa berhenti karena rebar terpotong atau lubang harus dipindahkan.

Tebal cover beton perlu diverifikasi di lapangan. Pada pekerjaan QC, assessment, dan investigasi struktur, cover beton membantu memberi gambaran perlindungan tulangan terhadap korosi dan kualitas pelaksanaan. Data cover yang konsisten membuat engineer lebih mudah menentukan area yang perlu diperiksa lebih lanjut.

Tulangan padat sulit dibaca dengan alat sederhana. Pada slab, balok, kolom, atau dinding dengan rebar rapat, sinyal antar tulangan dapat saling berdekatan. Operator membutuhkan tampilan yang membantu membedakan posisi, spacing, dan tebal cover secara lebih jelas.

Laporan inspeksi perlu mudah diproses. Data lapangan tidak berhenti di layar alat. Untuk pekerjaan konsultan, audit, atau dokumentasi proyek, hasil pengukuran perlu disimpan, dianalisis, dan disajikan dalam format yang mudah dibaca oleh engineer maupun pemilik proyek.

HC-GY91: Rebar Detector Multi-Channel untuk Inspeksi Beton

HC-GY91 adalah multi-channel rebar detector untuk inspeksi struktur beton bertulang. Alat ini dapat digunakan untuk menemukan posisi rebar, mengukur cover thickness, membaca spacing, dan membantu estimasi diameter tulangan pada elemen beton.

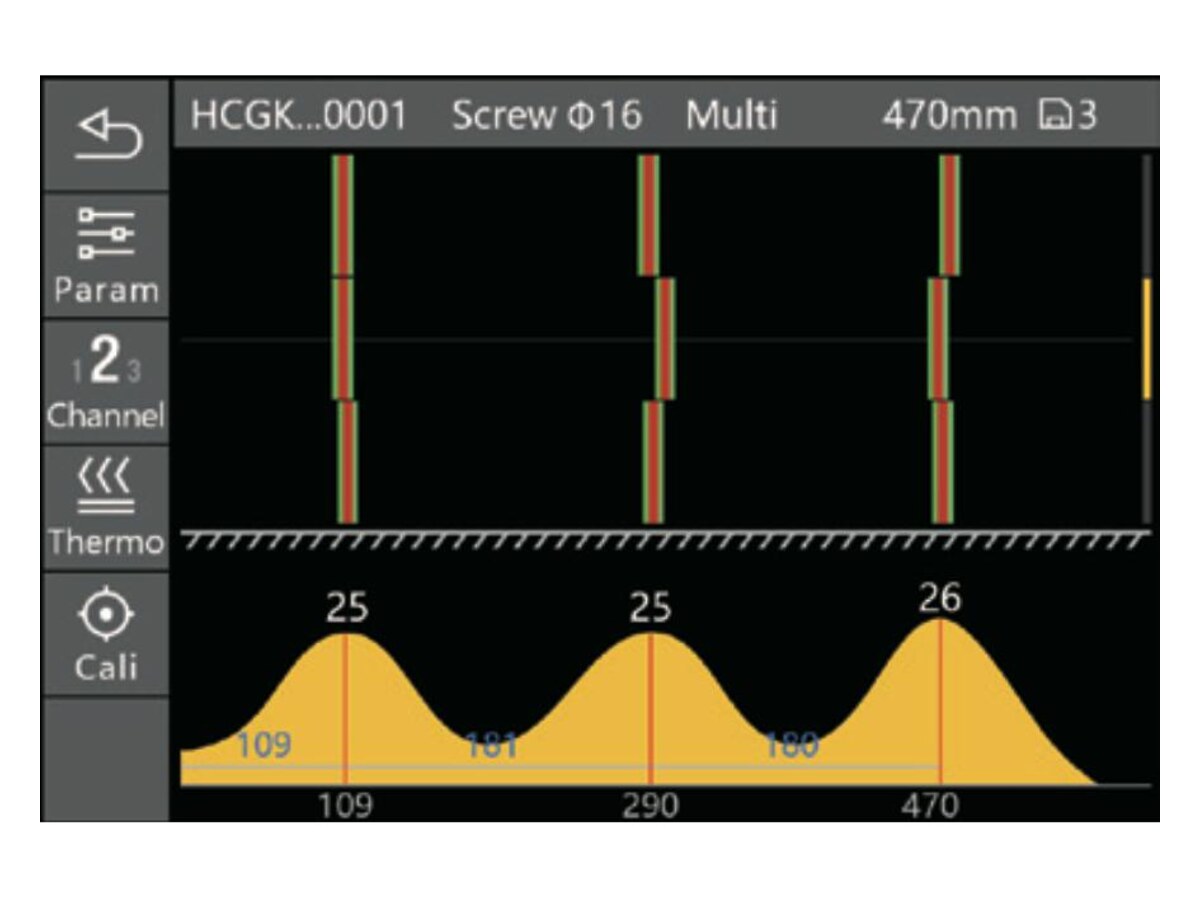

Instrumen ini menggunakan 3 channel untuk pengukuran simultan. Pada mode multi-channel, hasil cover layer ditampilkan dengan kode warna sehingga operator lebih mudah membaca perubahan kedalaman dan distribusi tulangan. Pendekatan ini berguna ketika area yang discan memiliki tulangan rapat atau pola yang tidak seragam.

HC-GY91 juga mendukung smart detection mode yang secara otomatis mengoreksi gangguan elektromagnetik dari rebar sehingga pengukuran dapat diselesaikan dalam satu proses scanning. Untuk pekerjaan area, block detection mode 8 x 8 membantu memetakan distribusi tulangan dan dapat menghasilkan model 3D melalui komputer.

Fitur dan Keunggulan

3 Channel Sensor untuk Pembacaan Lebih Cepat

HC-GY91 menggunakan tiga set sensor yang mengukur secara bersamaan. Untuk operator, ini membantu mempercepat scanning area dan memberi gambaran yang lebih intuitif dibanding pembacaan satu garis saja.

Pada beton dengan tulangan rapat, multi-channel detection membantu membedakan area cover yang berbeda. Tampilan warna pada layar membuat operator lebih cepat melihat apakah cover layer relatif dangkal, dalam, atau berubah antar titik.

Smart Calibration untuk Mengurangi Error Lapangan

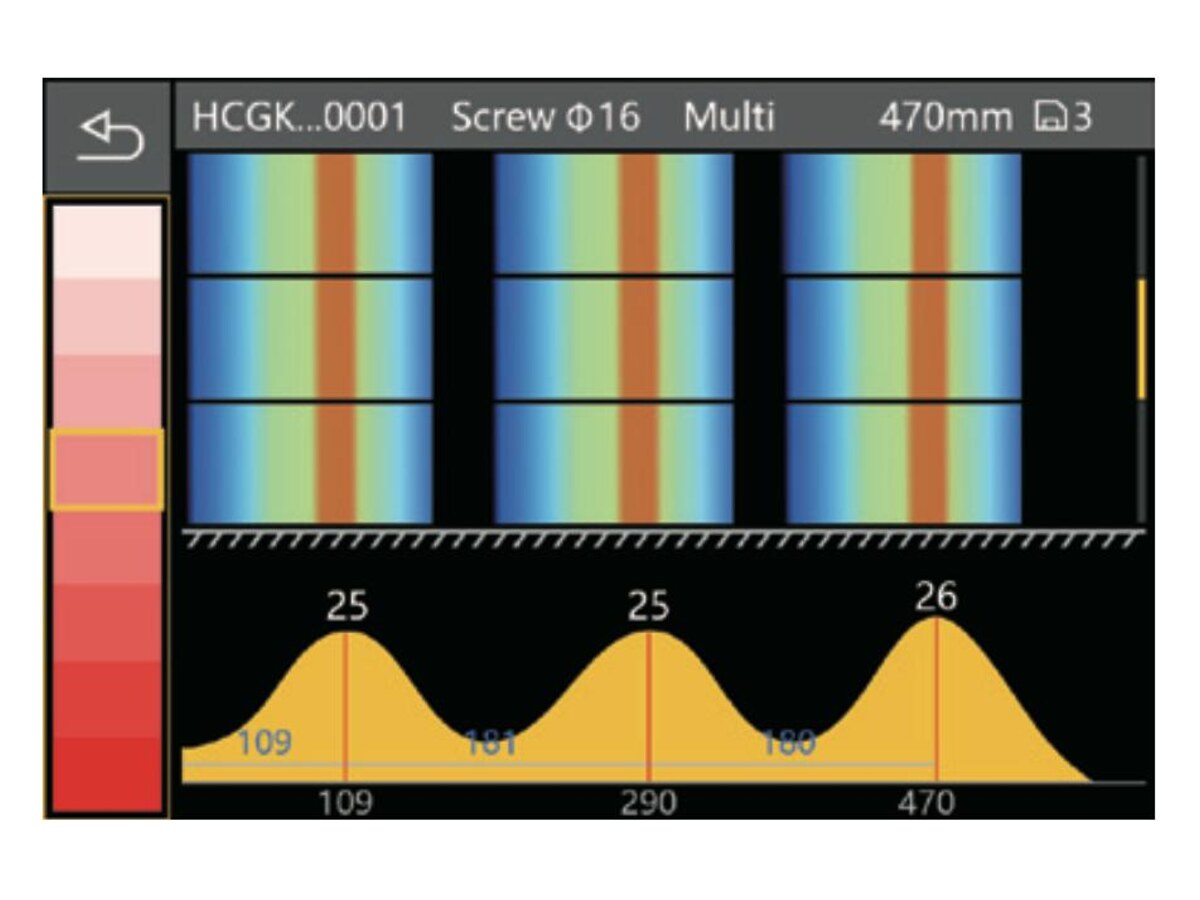

Perubahan suhu lingkungan dan gangguan elektromagnetik dapat memengaruhi hasil pembacaan. HC-GY91 dilengkapi built-in temperature sensor untuk mendeteksi perubahan ambient temperature dan memberikan smart calibration prompts.

Kalibrasi yang dipandu alat membantu operator menjaga konsistensi data, terutama saat pekerjaan berpindah antara area indoor, outdoor, basement, rooftop, atau lokasi proyek dengan perubahan kondisi lingkungan.

Mode Diagonal dan Multi-Segment Detection

Tidak semua pola tulangan mudah dibaca dengan scanning lurus. HC-GY91 mendukung diagonal dan multi-segment detection sehingga operator memiliki fleksibilitas ketika menghadapi geometri elemen beton yang lebih kompleks.

Fitur ini relevan untuk inspeksi balok, kolom, dinding, slab, area bukaan, atau elemen yang tidak memungkinkan scanning dengan lintasan sederhana.

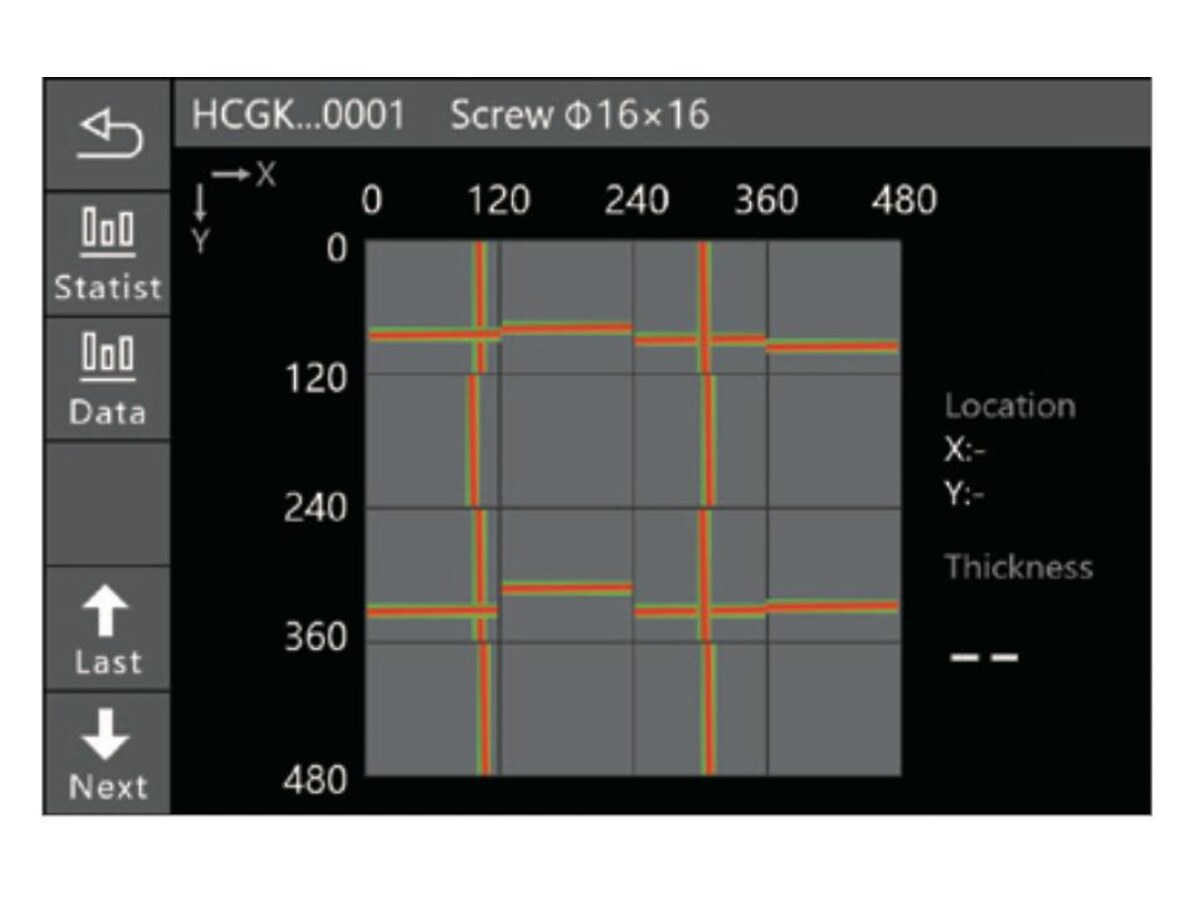

Block Detection 8 x 8 untuk Pemetaan Area

Untuk pekerjaan pemetaan, HC-GY91 mendukung 8 x 8 block detection. Mode ini membantu menampilkan distribusi tulangan pada satu area, bukan hanya titik atau garis tunggal.

Hasil area scan dapat dianalisis di komputer untuk melihat pola distribusi rebar, membuat tampilan 3D, memproses data, serta mencetak atau mengekspor laporan. Ini membantu tim yang perlu menyajikan hasil scanning kepada engineer, owner, atau auditor proyek.

Layar Sentuh Warna dan Laser Pointer 4 Arah

HC-GY91 menggunakan 3.5-inch color LCD beresolusi 800 x 480 pixels dengan capacitive touch screen dan tombol fisik. Kombinasi ini membuat navigasi menu tetap praktis, baik saat operator memakai layar sentuh maupun saat membutuhkan kontrol tombol di lapangan.

Laser pointer 4 arah membantu operator menjaga orientasi scanning dan menandai lintasan pengukuran. Pada pekerjaan yang membutuhkan akurasi posisi, fitur ini membantu mengurangi salah baca arah atau titik ukur.

Kapasitas Penyimpanan Besar untuk Pekerjaan Rutin

Perangkat dapat menyimpan data hingga 25,600 components. Kapasitas ini berguna untuk inspeksi banyak titik, proyek gedung bertingkat, area industri, atau pekerjaan assessment yang membutuhkan dokumentasi berulang.

Data dapat dipindahkan melalui USB cable, dan perangkat juga mendukung Bluetooth. Dengan software analisis profesional, hasil pengukuran dapat diproses lebih lanjut untuk kebutuhan dokumentasi teknis.

Aplikasi HC-GY91 di Lapangan

Scanning Sebelum Core Drill dan Anchor Drilling

Sebelum membuat lubang coring, memasang anchor, atau melakukan drilling pada beton, tim perlu memastikan lintasan kerja tidak mengenai tulangan penting. HC-GY91 membantu menentukan area yang lebih aman untuk dibor atau dipotong berdasarkan pembacaan posisi rebar.

Quality Control Cover Beton

Pada proyek konstruksi, cover beton perlu dicek untuk memastikan pelaksanaan sesuai kebutuhan desain dan durabilitas struktur. HC-GY91 dapat membantu pengukuran cover thickness pada slab, balok, kolom, dinding, dan elemen beton bertulang lain.

Investigasi Struktur Eksisting

Untuk bangunan lama, drawing tidak selalu tersedia atau tidak sesuai kondisi lapangan. Rebar detector membantu engineer mendapatkan gambaran aktual mengenai posisi tulangan dan pola penulangan sebelum melakukan analisis lebih lanjut.

Pemetaan Tulangan pada Area Padat

Area dengan tulangan rapat membutuhkan alat yang dapat menampilkan data dengan jelas. Multi-channel detection, tampilan warna, dan block detection membantu operator memahami distribusi rebar secara lebih cepat.

Dokumentasi dan Laporan Inspeksi

Hasil pengukuran HC-GY91 dapat diproses melalui software untuk analisis, tampilan 3D, serta report printing/export. Ini membantu pekerjaan konsultan, laboratorium, dan tim inspeksi yang membutuhkan dokumentasi formal.

Spesifikasi Teknis

Siapa yang Cocok Menggunakan HC-GY91?

HC-GY91 cocok untuk kontraktor, konsultan struktur, laboratorium pengujian, tim NDT, building inspector, facility maintenance, dan owner proyek yang perlu memeriksa tulangan beton tanpa merusak struktur.

Produk ini relevan untuk pekerjaan gedung, jembatan, pabrik, infrastruktur, warehouse, basement, area renovasi, serta investigasi struktur eksisting. Jika tim Anda perlu memastikan posisi tulangan sebelum coring, memvalidasi cover beton, atau membuat dokumentasi distribusi rebar, HC-GY91 dapat menjadi pilihan rebar detector yang praktis untuk pekerjaan lapangan.

Hubungi tim Fortest untuk diskusi aplikasi HC-GY91, kebutuhan inspeksi struktur beton, rekomendasi penggunaan, ketersediaan unit, dan penawaran harga sesuai kebutuhan proyek Anda.
