Construction Testing & Structural NDT

Construction Testing & Structural NDT dimulai dari pertanyaan engineering yang perlu dijawab. Tim mungkin perlu mengetahui posisi tulangan sebelum drilling, memeriksa respons gelombang pada beton, memetakan reflektor internal dari akses satu sisi, menilai homogenitas fondasi dalam terhadap kedalaman, atau memperoleh data awal mengenai kondisi kayu struktural.

Setiap tujuan membutuhkan akses, sensor, jalur pengukuran, coverage, dan batas interpretasi yang berbeda. Rebar detector tidak menggantikan ultrasonic tester. Pulse-echo tomography juga tidak sama dengan UPV, sedangkan cross-hole sonic logging berbeda dari keduanya maupun pile integrity test. Karena itu, scope sebaiknya ditetapkan dari objek, target pemeriksaan, akses, metode, dan output laporan sebelum model produk dibandingkan.

Peta Pemilihan Construction Testing Equipment

Pemetaan ini membantu buyer membandingkan produk berdasarkan fungsi. Harga instrumen perlu dilihat bersama transducer, kabel, scanner atau encoder bila ada, software, reference atau calibration accessories, training, dan scope dukungan aplikasi.

Rebar Mapping Sebelum Pekerjaan pada Beton

Sebelum core drill, anchor drilling, cutting, atau chipping, tim lapangan perlu mengetahui posisi tulangan dan ketebalan cover. HC-GY91 Multi-Channel Rebar Detector membantu membaca posisi rebar, cover, spacing, dan estimasi diameter untuk mendukung penentuan titik kerja serta dokumentasi area.

Hasil rebar scanning tetap perlu dibaca sesuai pola pemindaian, kondisi permukaan, kedalaman target, kepadatan tulangan, dan keterbatasan metode. Instrumen ini tidak menentukan kuat tekan atau kondisi internal beton di luar fungsi deteksinya.

Ultrasonic Testing untuk Beton

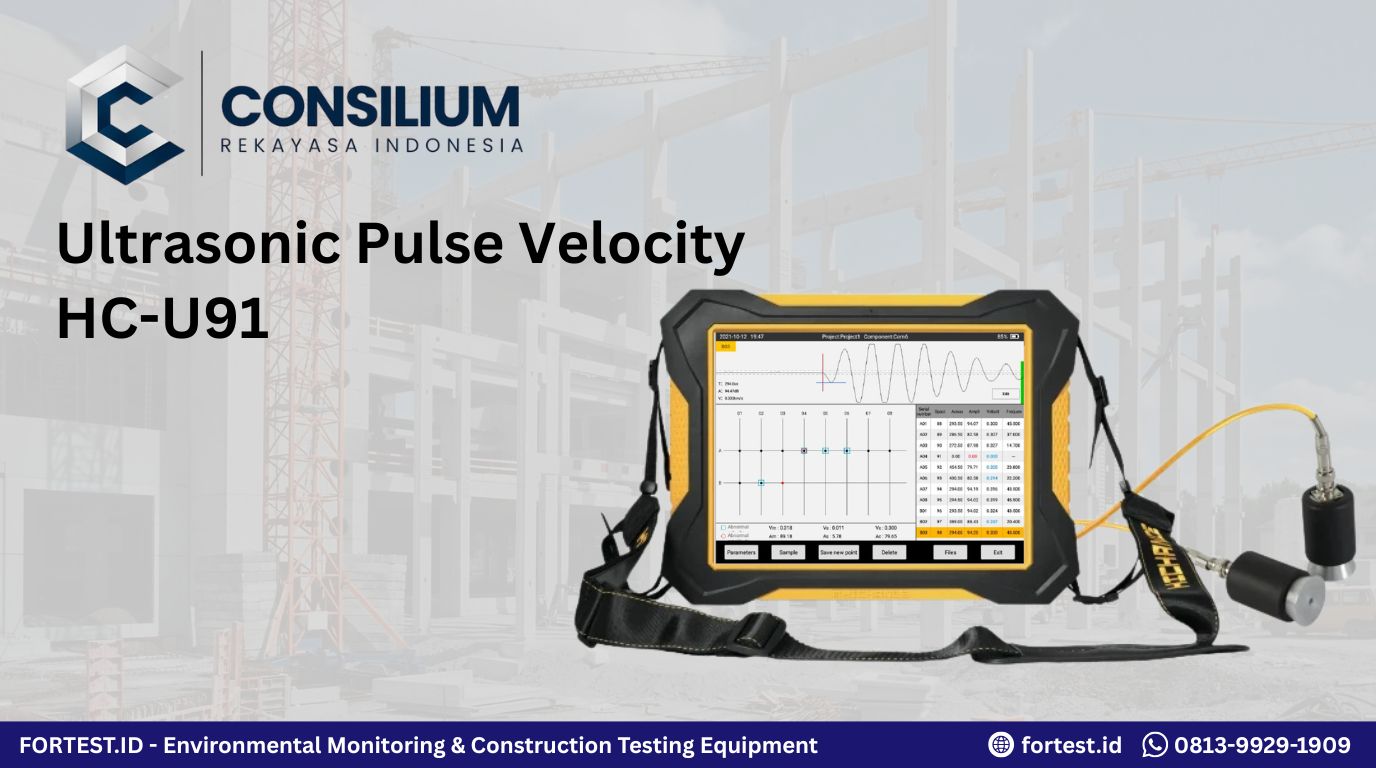

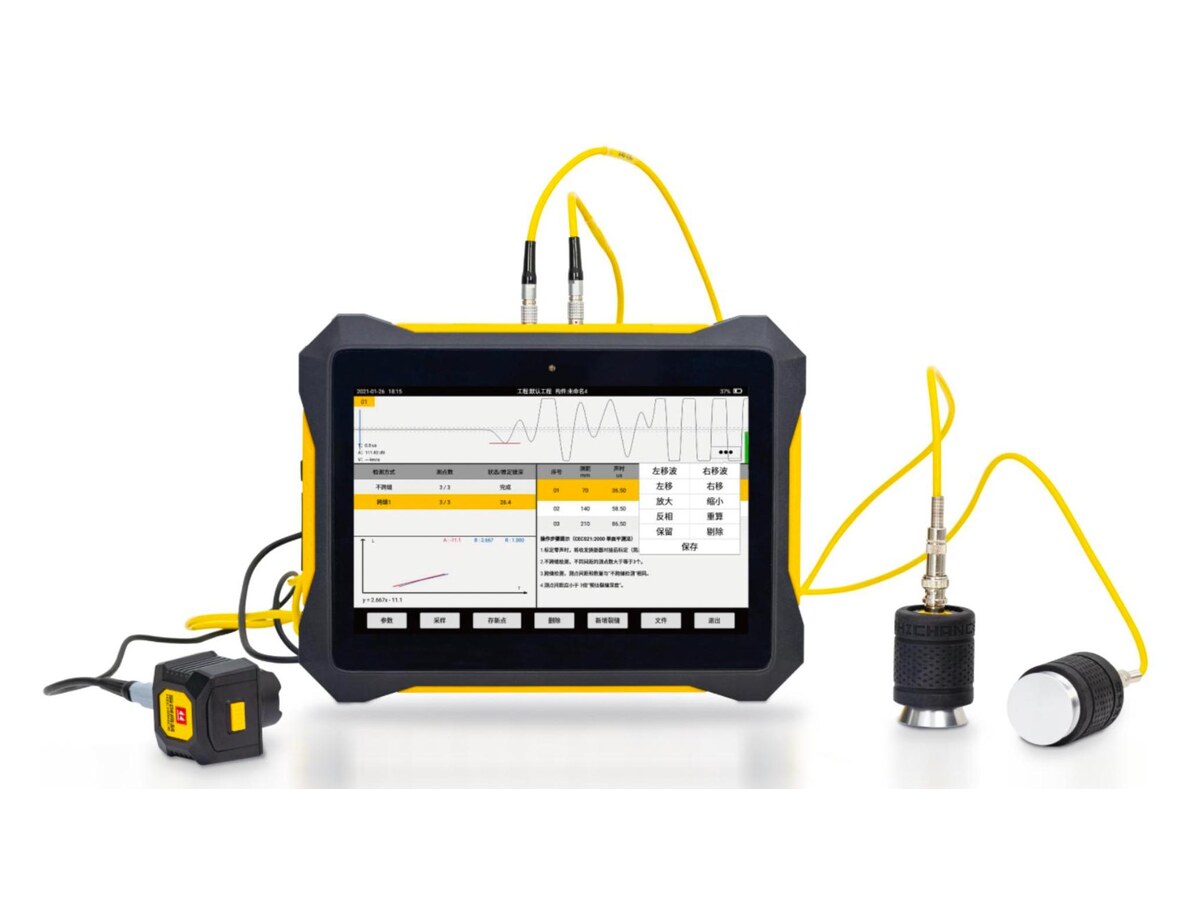

HC-U91 Concrete Ultrasonic Tester menyediakan pengujian ultrasonik dual channel serta fungsi pemeriksaan retak sesuai konfigurasi perangkat. Jalur ukur direct, semi-direct, atau indirect, panjang lintasan, kondisi permukaan, kelembapan, dan keberadaan tulangan dapat memengaruhi data.

Nilai rambat ultrasonik tidak sebaiknya langsung diterjemahkan menjadi kapasitas atau kuat tekan tanpa korelasi dan evaluasi yang sesuai. Untuk buyer yang sedang menyusun scope, lihat faktor spesifikasi dan harga alat UPV beton.

Pulse-Echo Tomography Beton dari Satu Sisi

A1040 MIRA 3D menggunakan 32 Active Dry-Point-Contact transducers, akuisisi Full Matrix Capture, dan rekonstruksi Total Focusing Method untuk menghasilkan visualisasi 3D real-time melalui tablet atau laptop. Array dapat diperluas untuk konfigurasi inspeksi tertentu, sehingga model ini relevan ketika buyer membutuhkan workflow data volume, remote control, atau aperture yang scalable.

A1040 MIRA 3D Pro menggunakan dua array 32 A-DPC dengan total 64 parallel DAQ channels. Effective aperture yang lebih besar ditujukan untuk struktur tebal, material sangat attenuative, reinforcement density tinggi, atau target yang memerlukan konfigurasi high-aperture. Pro bukan pilihan otomatis untuk setiap pekerjaan karena ukuran, bobot, kompleksitas, dan biaya harus memberi manfaat terhadap objek yang diperiksa.

A1040 MIRA Classic menggunakan fixed matrix array 48 dry-point-contact transducers, display terintegrasi, dan workflow unit mandiri untuk sounding lokal maupun pemindaian grid. Model ini tetap relevan ketika tim mengutamakan perangkat pulse-echo yang autonomous dengan peninjauan B-scan langsung pada unit.

Ketiga model mengumpulkan pantulan ultrasonik dari permukaan yang sama untuk membantu memetakan back wall, void, delaminasi, tulangan, tendon duct, atau reflektor lain ketika sisi belakang elemen tidak dapat dijangkau. Kedalaman efektif serta kemampuan memisahkan reflektor dipengaruhi oleh material, agregat, kepadatan tulangan, kondisi permukaan, ukuran dan orientasi target, velocity, aperture, serta parameter scan. Hasil membantu screening dan pemetaan indikasi, bukan keputusan otomatis mengenai jenis cacat, kapasitas, atau penerimaan struktur.

Cross-Hole Sonic Logging untuk Fondasi Dalam

SolGeo All-in-One MCHA digunakan untuk cross-hole sonic logging di antara access duct pada bored pile, drilled shaft, diaphragm wall, barrette, atau elemen sejenis. Encoder menghubungkan data dengan kedalaman dan konfigurasi maksimum dapat merekam tiga lintasan source-receiver secara simultan.

Metode ini harus direncanakan sebelum pengecoran. Jumlah, posisi, kelurusan, kondisi, dan pengisian duct menentukan lintasan yang dapat diukur. Data terutama mewakili beton di antara pasangan duct; perubahan travel time, amplitude, atau waveform perlu dibaca bersama layout, catatan pengecoran, data pembanding, serta prosedur proyek.

NDT Kayu Struktural

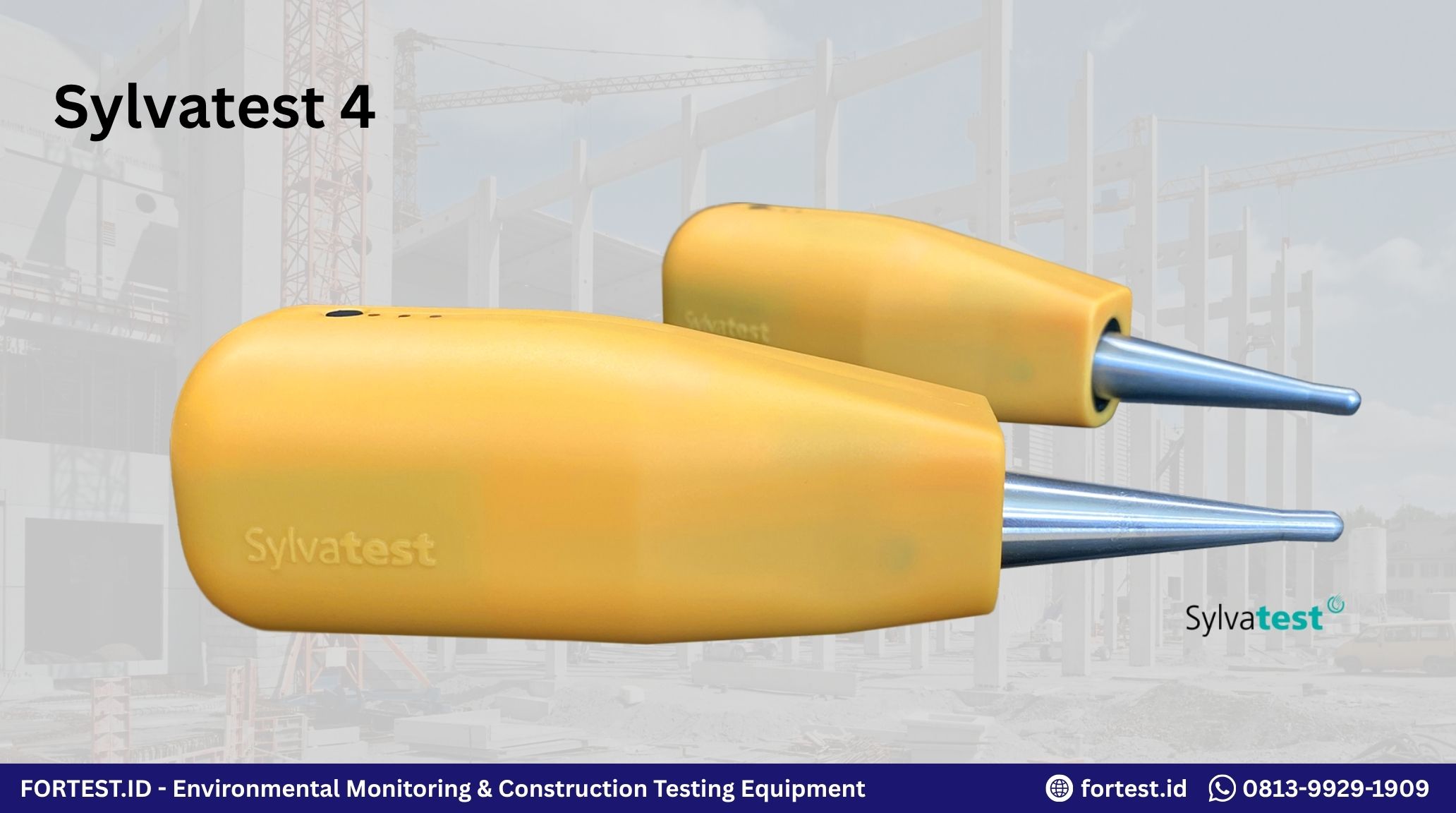

Kayu bersifat anisotropik sehingga hasil pengukuran dipengaruhi arah serat, kadar air, geometri, singularity, kondisi permukaan, dan posisi transducer. Sylvatest 4 menggunakan ultrasonic time-of-flight dan aplikasi pendamping untuk membantu mechanical grading serta penilaian kayu struktural, glulam, log, pohon berdiri, dan utility pole.

Hasil menjadi lebih berguna ketika jalur ukur, kondisi material, lokasi titik, arah serat, dan baseline didokumentasikan secara konsisten. Lihat juga panduan NDT kayu ultrasonik dan data yang perlu disiapkan saat meminta harga Sylvatest 4.

Checklist Konsultasi atau RFQ

Sebelum meminta penawaran, siapkan:

1. jenis struktur, elemen, dan material;
2. dimensi, ketebalan, diameter, target depth, atau kedalaman;
3. target pemeriksaan dan keputusan yang perlu didukung;
4. akses satu atau dua sisi serta kondisi permukaan;
5. jumlah titik, luas dan spacing grid, jumlah pile, atau target coverage;
6. layout access duct dan catatan pengecoran bila relevan;
7. metode, prosedur proyek, acceptance criteria, dan data pembanding;
8. sensor, kabel, encoder, software, serta aksesori yang dibutuhkan;
9. format data dan deliverable laporan; serta
10. lokasi, jumlah operator, kebutuhan training, dan target pengadaan.

Untuk hardness testing logam, coating continuity, ultrasonic NDT industri, atau boiler tube inspection, lihat Industrial NDT & Inspection. Tim Fortest dapat membantu menyusun shortlist metode dan konfigurasi berdasarkan objek serta tujuan pemeriksaan Anda.
