SolGeo All-in-One MCHA Ultrasonic Cross-Hole Testing System

Beton pada bored pile, drilled shaft, atau diaphragm wall tidak dapat dinilai secara menyeluruh hanya dari kondisi kepala fondasi. Anomali pengecoran dapat berada puluhan meter di bawah permukaan, sementara keputusan penerimaan pekerjaan membutuhkan data yang terhubung dengan kedalaman dan jalur pengukuran.

SolGeo All-in-One MCHA dirancang untuk ultrasonic cross-hole testing, yang juga dikenal sebagai cross-hole sonic logging (CSL). Probe transmitter dan receiver bergerak melalui access duct paralel di dalam beton. Sistem merekam travel time, amplitude, waveform, dan posisi kedalaman untuk membantu mengevaluasi homogenitas material di antara duct.

Dalam konfigurasi maksimum, MCHA dapat memperoleh tiga lintasan source-receiver secara simultan. Encoder menyinkronkan kedalaman dengan akuisisi, sedangkan hasil dapat dilihat melalui software pada tablet atau PC. Workflow ini membantu tim pengujian memperoleh data yang lebih terstruktur tanpa menganggap satu pembacaan sebagai keputusan akhir terhadap kondisi fondasi.

Risiko Fondasi Dalam Tidak Selalu Terlihat dari Kepala Pile

Pemeriksaan visual pada pile head tetap penting, tetapi area yang terlihat hanya sebagian kecil dari elemen. Pada konstruksi fondasi dalam, tim QA/QC dan engineer perlu mempertimbangkan beberapa risiko operasional:

• perubahan mutu atau homogenitas beton sepanjang kedalaman;
• area dengan respons gelombang yang berbeda dari lintasan di sekitarnya;
• ketidaksesuaian posisi, isi, atau kondisi access duct;
• kehilangan keterlacakan antara data sinyal dan elevasi pengukuran; serta
• keterlambatan menemukan anomali sampai pekerjaan struktur berikutnya berjalan.

Cross-hole logging menyediakan jalur pengukuran di dalam fondasi. Data bukan dibaca dari permukaan luar pile, tetapi dari pulsa ultrasonik yang melintas di antara dua duct pada elevasi yang sama. Karena itu, persiapan duct merupakan bagian dari desain pengujian—bukan aksesori yang dapat ditambahkan setelah pile selesai dicor.

MCHA dalam Platform SolGeo All-in-One

All-in-One adalah unit akuisisi multipurpose SolGeo yang dapat digunakan dengan kit sensor berbeda. MCHA merupakan konfigurasi khusus untuk ultrasonic cross-hole testing. Hal ini perlu dibedakan dari kit lain pada platform yang sama:

• MCHA menggunakan probe borehole untuk mengukur lintasan di antara access duct;
• PIT menggunakan instrumented hammer dan accelerometer untuk low-strain pile integrity testing dari kepala pile; dan
• CONTACT menggunakan transducer kontak untuk karakterisasi material atau pengujian pada elemen yang dapat diakses dari permukaan.

Ketiga kit tersebut berbagi platform akuisisi, tetapi tidak menjawab pertanyaan inspeksi dengan cara yang sama. Halaman ini membahas konfigurasi MCHA, bukan paket PIT atau CONTACT.

Cara Kerja Ultrasonic Cross-Hole Testing

Access duct dipasang sejajar pada reinforcement cage sebelum pengecoran. Saat pengujian, satu probe bertindak sebagai transmitter dan probe lain sebagai receiver. Keduanya diturunkan ke dasar duct, lalu ditarik secara terkendali sambil sistem merekam sinyal pada interval kedalaman.

Pulsa ultrasonik bergerak melalui beton di antara kedua duct. Software menampilkan waveform dan parameter pengukuran terhadap kedalaman. Perubahan yang konsisten pada travel time, amplitude, atau bentuk gelombang dapat menandai zona yang perlu ditinjau lebih lanjut.

Metode ini memiliki batas cakupan yang jelas: data terutama mewakili beton di antara pasangan access duct. Area di luar perimeter duct atau kondisi yang tidak dipotong oleh lintasan gelombang tidak otomatis terwakili. Karena itu, jumlah dan layout duct perlu ditetapkan sejak tahap persiapan berdasarkan diameter fondasi, geometri, prosedur, dan kebutuhan proyek.

Tiga Lintasan Simultan untuk Akuisisi yang Lebih Efisien

Konfigurasi dasar menggunakan transmitter dan receiver untuk satu pasangan duct. MCHA juga dapat dikonfigurasi dengan probe dual-function atau bifid sehingga tiga pasangan source-receiver dapat direkam secara simultan.

Pada pile dengan beberapa access duct, pendekatan ini dapat mengurangi jumlah siklus penarikan probe dibanding pengukuran setiap pasangan secara terpisah. Manfaatnya bukan sekadar lebih cepat. Tim lapangan juga dapat:

1. mempertahankan sinkronisasi elevasi antar-lintasan;
2. mengurangi pengaturan ulang probe dan cable reel;
3. melihat beberapa respons lintasan pada sesi akuisisi yang sama; dan
4. memperbaiki masalah kualitas data sebelum meninggalkan titik uji.

Produktivitas aktual tetap bergantung pada jumlah duct, kedalaman pile, kondisi duct, interval perekaman, mobilisasi alat, serta prosedur QC proyek.

Probe, Cable Reel, dan Encoder Kedalaman

Probe cross-hole SolGeo dapat berfungsi sebagai transmitter, receiver, atau dual function sesuai konfigurasi. Brosur SolGeo Rev2501 mencantumkan probe berdiameter 28 mm, panjang 150 mm, dan frekuensi operasi 80 kHz. Probe 50 kHz tersedia berdasarkan permintaan.

Pemilihan frekuensi bukan keputusan yang berdiri sendiri. Diameter dan material duct, jarak antar-duct, kondisi beton, kedalaman, level noise, serta kebutuhan resolusi harus dipertimbangkan sebelum konfigurasi ditetapkan. SolGeo menyatakan pengukuran dapat dilakukan pada jarak antar-pipa hingga 3 m dalam kondisi yang sesuai.

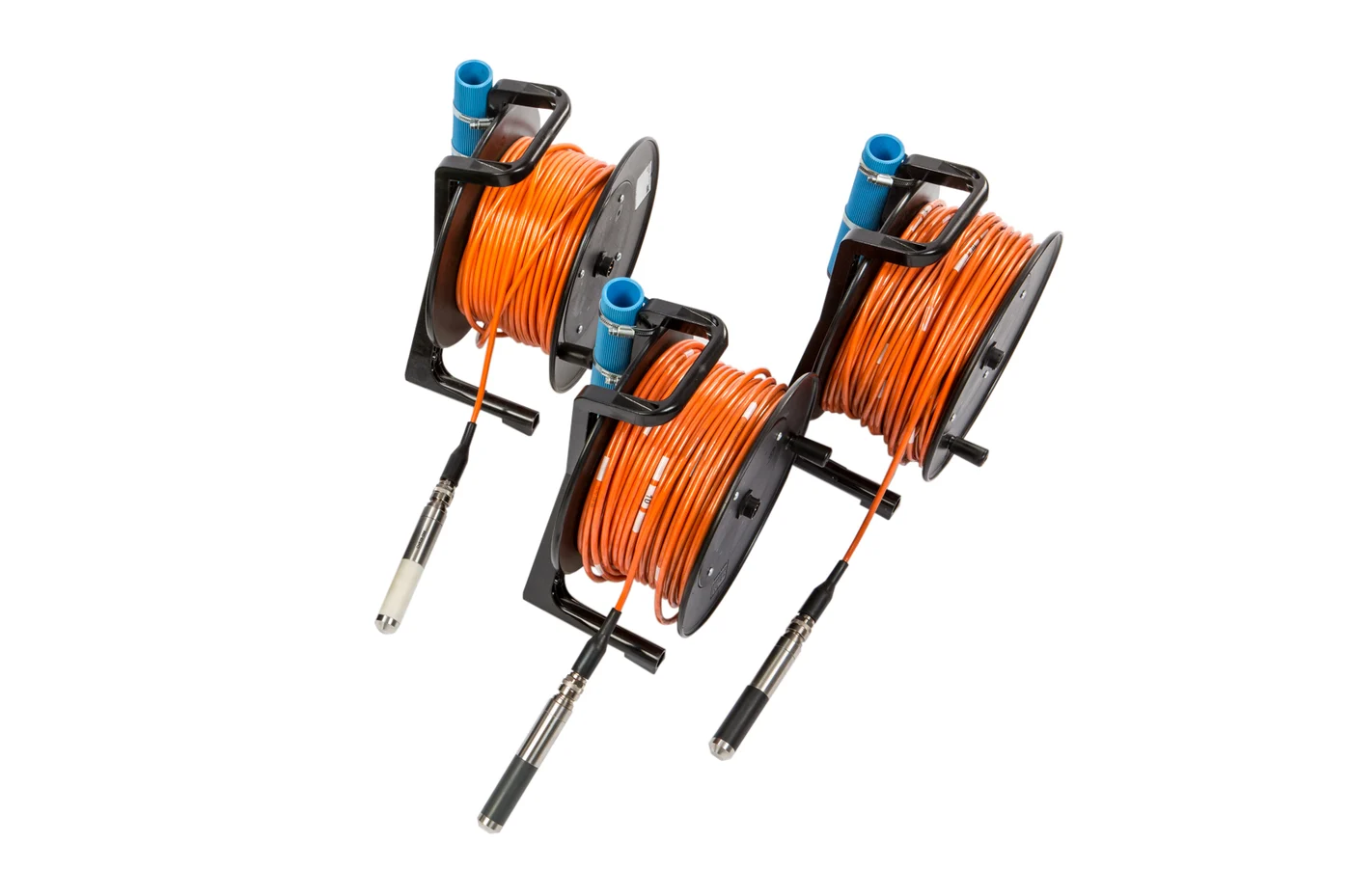

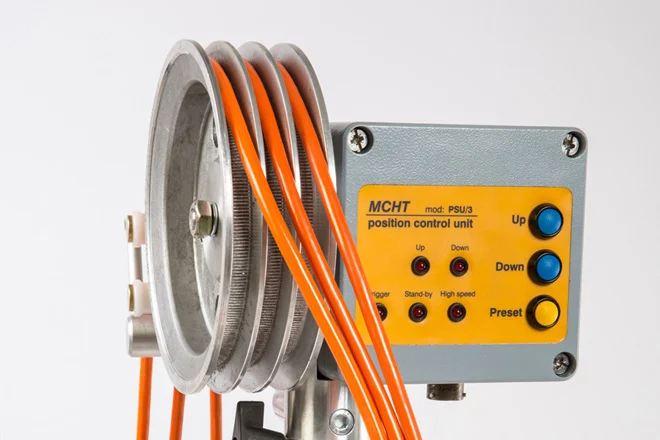

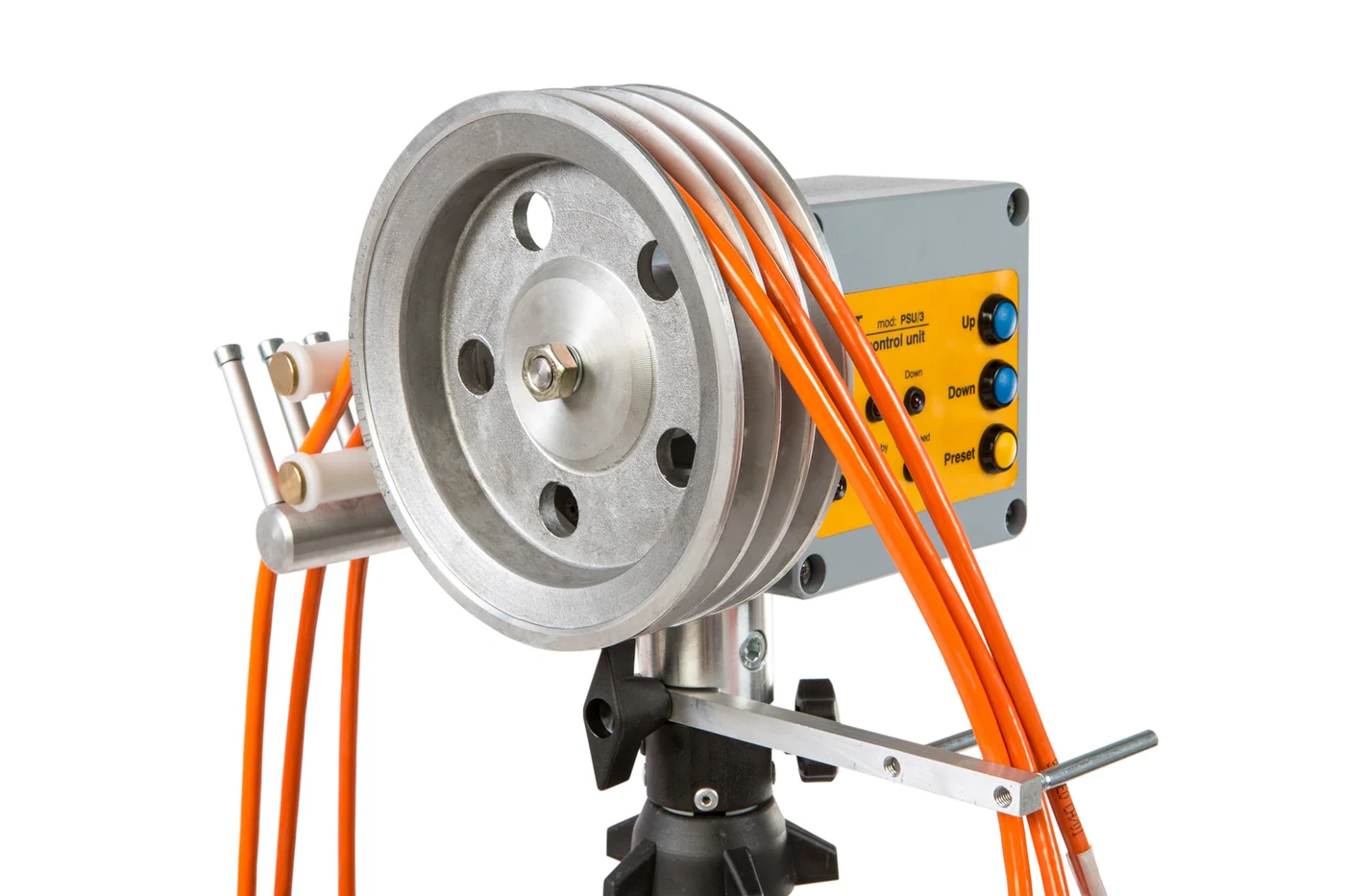

Cable reel tersedia hingga 100 m. Sistem posisi menggunakan pulley/encoder untuk mengukur pergerakan kabel dan menyinkronkannya dengan akuisisi. Panel kontrol dilengkapi indikator ketika kecepatan penggulungan berlebihan, sehingga operator dapat menyesuaikan penarikan dan menjaga keterhubungan antara sinyal dengan kedalaman.

Akuisisi, Quality Control, dan Data Lapangan

Unit All-in-One menyediakan dua input dengan simultaneous sampling dan dua output untuk ultrasonic transmitter. Sampling dapat dipilih dari 10 kHz hingga 12.5 MHz untuk satu channel atau hingga 6.25 MHz ketika dua channel digunakan. Gain 1–40000, pretrigger, digital filter, trigger, tegangan transmitter 100–1200 V, dan pulse duration dapat disesuaikan melalui sistem.

Sinyal yang diperoleh ditampilkan, dihitung, dan disimpan melalui software pada tablet atau PC. Komunikasi tersedia melalui WiFi 802.11 dengan jangkauan yang dinyatakan hingga 100 m serta koneksi USB. Tablet atau PC yang masuk dalam paket harus dikonfirmasi pada penawaran karena kebutuhan perangkat dapat berbeda antar-konfigurasi.

Tampilan waveform penting untuk quality control. Operator tidak hanya menerima satu nilai akhir, tetapi dapat meninjau bentuk sinyal dan hasil terhadap kedalaman. Jika duct tersumbat, probe tidak sejajar, coupling tidak memadai, atau penarikan terlalu cepat, masalah dapat dikenali saat tim masih berada di lapangan.

Enclosure unit akuisisi memiliki rating IP65, rentang temperatur kerja 0–60 °C, dan baterai internal LiFePO4 4.5 Ah. Autonomi yang dinyatakan mencapai lebih dari 35 jam standby atau hingga 20 jam kerja, dengan waktu pengisian sekitar empat jam.

Apa yang Dapat dan Tidak Dapat Disimpulkan

Cross-hole data membantu menilai konsistensi respons beton di sepanjang lintasan. Hasil dapat digunakan untuk membandingkan pasangan duct, menandai perubahan terhadap kedalaman, dan menentukan area yang memerlukan evaluasi lebih rinci.

Namun, instrumen tidak secara otomatis menyatakan:

• jenis anomali atau penyebabnya secara pasti;
• bentuk tiga dimensi suatu indikasi hanya dari satu lintasan;
• kondisi beton di seluruh volume di luar jalur antar-duct;
• kapasitas aksial, lateral, atau kelayakan struktur; maupun
• keputusan penerimaan tanpa prosedur dan acceptance criteria proyek.

Interpretasi perlu mempertimbangkan layout duct, jarak lintasan, variasi material, catatan pengecoran, data baseline, kualitas waveform, dan konsistensi antar-pasangan. Bila muncul anomali, engineer dapat meminta pengukuran ulang, analisis tambahan, tomography, coring, atau metode investigasi lain sesuai risiko dan prosedur proyek.

Persiapan Pile dan Access Duct

Kualitas pengujian sangat dipengaruhi hal yang terjadi sebelum alat tiba. Access duct perlu dipasang dengan posisi yang direncanakan, sambungan kedap, jalur cukup lurus, dan ujung terlindungi dari masuknya material. Duct juga harus dapat diisi media coupling dan diakses sampai kedalaman target.

Sebelum jadwal pengujian, konfirmasikan:

1. tipe fondasi, diameter atau dimensi penampang, dan kedalaman;
2. jumlah, material, diameter dalam, serta layout access duct;
3. jarak antar-duct dan status keterisian media coupling;
4. elevasi cut-off dan referensi kedalaman;
5. usia beton serta tanggal pengecoran;
6. jumlah pile dan pasangan duct yang akan diuji;
7. akses kerja, sumber daya, keselamatan, dan kondisi lokasi;
8. prosedur, interval data, acceptance criteria, dan format laporan; serta
9. penanggung jawab interpretasi dan keputusan engineering.

Jika duct tersumbat atau tidak mencapai kedalaman rencana, coverage aktual dapat berkurang. Informasi ini perlu dicatat di laporan agar keterbatasan data tidak hilang saat hasil ditinjau.

Aplikasi SolGeo MCHA

MCHA ditujukan untuk bored pile, drilled shaft, concrete pile, augercast pile, diaphragm wall, retaining wall, barrette, concrete dam, dan elemen beton sejenis yang memiliki access duct sesuai. Sistem relevan bagi kontraktor fondasi, laboratorium pengujian, konsultan geoteknik atau struktur, QA/QC, owner, serta penyedia jasa NDT yang membutuhkan data terhadap kedalaman.

Untuk inspeksi beton pada elemen yang dapat dijangkau dari permukaan—misalnya evaluasi rambatan gelombang, retak, atau area lokal—lihat HC-U91 Concrete Ultrasonic Tester. HC-U91 dan MCHA sama-sama menggunakan prinsip ultrasonik, tetapi geometri pengukuran dan kebutuhan aksesnya berbeda.

Konfigurasi Kit dan Scope Penawaran

Konfigurasi MCHA dapat mencakup unit akuisisi All-in-One dengan charger dan kabel, transmitter probe, receiver probe, optional dual-function/bifid probe, dua atau tiga pulley, dua atau tiga cable reel, cable driver, tripod, transport case, dan software. Panjang reel 60 m atau 100 m serta jumlah probe disesuaikan dengan kedalaman dan layout duct.

Daftar tersebut perlu dipastikan pada quotation. Tablet/PC, pilihan frekuensi probe, cable reel tambahan, training, commissioning, dan dukungan aplikasi dapat memengaruhi scope. Membandingkan harga tanpa menyamakan jumlah probe, panjang kabel, encoder, software, dan layanan akan menghasilkan perbandingan yang tidak setara.

Acuan ASTM D6760-16 dan Persyaratan Proyek

Brosur SolGeo Rev2501 menyebut ASTM D6760-16 sebagai guideline untuk kit MCHA. ASTM mencatat edisi tersebut telah withdrawn pada 2025. Karena itu, halaman ini tidak menyebut D6760-16 sebagai standar aktif atau edisi terbaru.

Sebelum pengadaan atau pengujian, tim proyek perlu memastikan dokumen yang dipersyaratkan dalam spesifikasi, edisi atau prosedur pengganti yang diterima, interval pengukuran, acceptance criteria, format data, serta otoritas yang menyetujui hasil. Rujukan pada brosur produsen tidak menggantikan persyaratan kontrak maupun keputusan engineer.

Data untuk Meminta Penawaran SolGeo MCHA

Penawaran yang tepat dimulai dari fondasi dan workflow, bukan hanya nama model. Kirimkan informasi berikut sejauh yang tersedia:

• tipe, diameter, dan kedalaman pile atau dimensi diaphragm wall/barrette;
• jumlah pile dan access duct per pile;
• layout, material, diameter, jarak, serta kondisi duct;
• pilihan kedalaman cable reel dan target konfigurasi dua atau tiga probe;
• jumlah titik, jadwal pengecoran, dan rencana tanggal pengujian;
• standar atau prosedur proyek serta kebutuhan interval data;
• kebutuhan software, tablet/PC, ekspor, dan format laporan;
• kebutuhan training, demonstrasi, commissioning, atau dukungan aplikasi; serta
• lokasi mobilisasi dan target waktu pengadaan.

Tim Fortest dapat membantu mencocokkan konfigurasi probe, reel, encoder, software, dan aksesori dengan geometri fondasi serta scope pengujian.

Harga SolGeo All-in-One MCHA

Harga SolGeo MCHA bergantung pada jumlah dan fungsi probe, jumlah cable reel, panjang kabel, tripod dan encoder, software, perangkat antarmuka, training, serta dukungan implementasi. Karena konfigurasi tiga lintasan tidak sama dengan paket dua probe, harga sebaiknya dibandingkan berdasarkan bill of materials dan deliverable yang sama.

Hubungi Fortest untuk mendiskusikan SolGeo All-in-One MCHA Ultrasonic Cross-Hole Testing System, memeriksa kesiapan access duct, dan mendapatkan penawaran yang sesuai dengan kedalaman fondasi serta kebutuhan proyek Anda.
