Industrial NDT & Inspection digunakan untuk membantu tim reliability, maintenance, QA/QC, inspection, dan engineering memperoleh data kondisi komponen tanpa merusaknya secara signifikan. Ruang lingkupnya dapat berupa pemeriksaan ketebalan atau flaw dengan ultrasonik, pemetaan kondisi boiler tube, verifikasi kekerasan logam, hingga pemeriksaan pinhole dan diskontinuitas protective coating.
Pemilihan alat tidak cukup dimulai dari nama teknologi. Buyer perlu menentukan material, jenis komponen, target defect atau parameter, geometri, akses satu atau dua sisi, kondisi permukaan, coverage, metode yang digunakan, serta bentuk data yang dibutuhkan. Instrumen, probe, scanner, software, dan reference block harus dinilai sebagai satu konfigurasi kerja.
Peta Pemilihan Industrial NDT Equipment
| Kebutuhan inspeksi | Jalur metode | Produk yang dapat dipertimbangkan | Data awal yang diperlukan |
|---|---|---|---|
| Mengukur ketebalan atau mencari indikasi flaw tanpa liquid couplant | Dry-coupled ultrasonic testing | Innerspec DCUT | Material, ketebalan, radius, kondisi permukaan, target flaw, dan pola scan |
| Mengukur ketebalan logam tanpa couplant, melalui coating, atau pada temperatur tinggi | Dedicated EMAT thickness measurement | NOVOTEST UT-3M-EMA | Material, ketebalan, coating atau lift-off, temperatur, radius, probe ST20/HT20, dan kebutuhan B-scan |
| Menjalankan ultrasonic testing berdaya tinggi di lapangan | EMAT, PZT, air-coupled, atau dry-coupled ultrasonic | Innerspec PowerBox H | Teknik, frequency, mode pulse-echo atau pitch-catch, sensor, encoder, dan output scan |
| Membangun sistem ultrasonic NDT berbasis software atau mesin | PXI/CompactPCI pulser-receiver | Innerspec temate PXI | Arsitektur sistem, chassis, channel, trigger, encoder, driver, dan format data |
| Memetakan sisa ketebalan dan indikasi pada boiler tube | Application-specific EMAT inspection | Innerspec VOLTA FST-B | Material, diameter, ketebalan, akses, deposit atau coating, target indikasi, dan rencana outage |
| Mengukur hardness lokal dengan external UCI probe pada weld, gear, hardened layer, atau komponen tipis | Dedicated UCI hardness testing | NOVOTEST T-U2 | Material, hardness scale, ketebalan, hardened-layer depth, roughness, geometri, probe 10/50/98 N, dan fixture |
| Mengukur komponen kecil, tipis, hardened layer, gear tooth, atau area sempit dengan UCI tester terintegrasi | Dedicated UCI hardness testing | NOVOTEST Lab UCI Pro | Material, hardness scale, ketebalan, hardened-layer depth, roughness, geometri, test load, dan fixture |
| Memeriksa hardness weld, HAZ, shaft, casting, atau komponen logam | UCI dan Leeb hardness testing | NOVOTEST T-UD3 | Material, hardness scale, heat treatment, massa, ketebalan, roughness, arah ukur, dan probe |
| Menemukan pinhole atau diskontinuitas protective coating | High-voltage pulse holiday detection | NOVOTEST SPARK-1 | Jenis dan ketebalan coating, substrate, geometri, area scan, test voltage, prosedur, dan electrode |
Peta ini merupakan titik awal untuk menyusun shortlist. Konfigurasi final tetap perlu mengikuti objek aktual, prosedur inspeksi, kompetensi operator, dan acceptance criteria yang berlaku.
Ultrasonic NDT: Bedakan Thickness Gauge, Transducer, Instrument, dan Sistem
Pada ultrasonic NDT lanjutan, buyer perlu membedakan empat lapisan: dedicated thickness gauge, transducer, instrument atau pulser-receiver, dan sistem aplikasi lengkap. Membandingkan keempatnya sebagai produk yang setara dapat menghasilkan scope penawaran yang tidak sebanding.

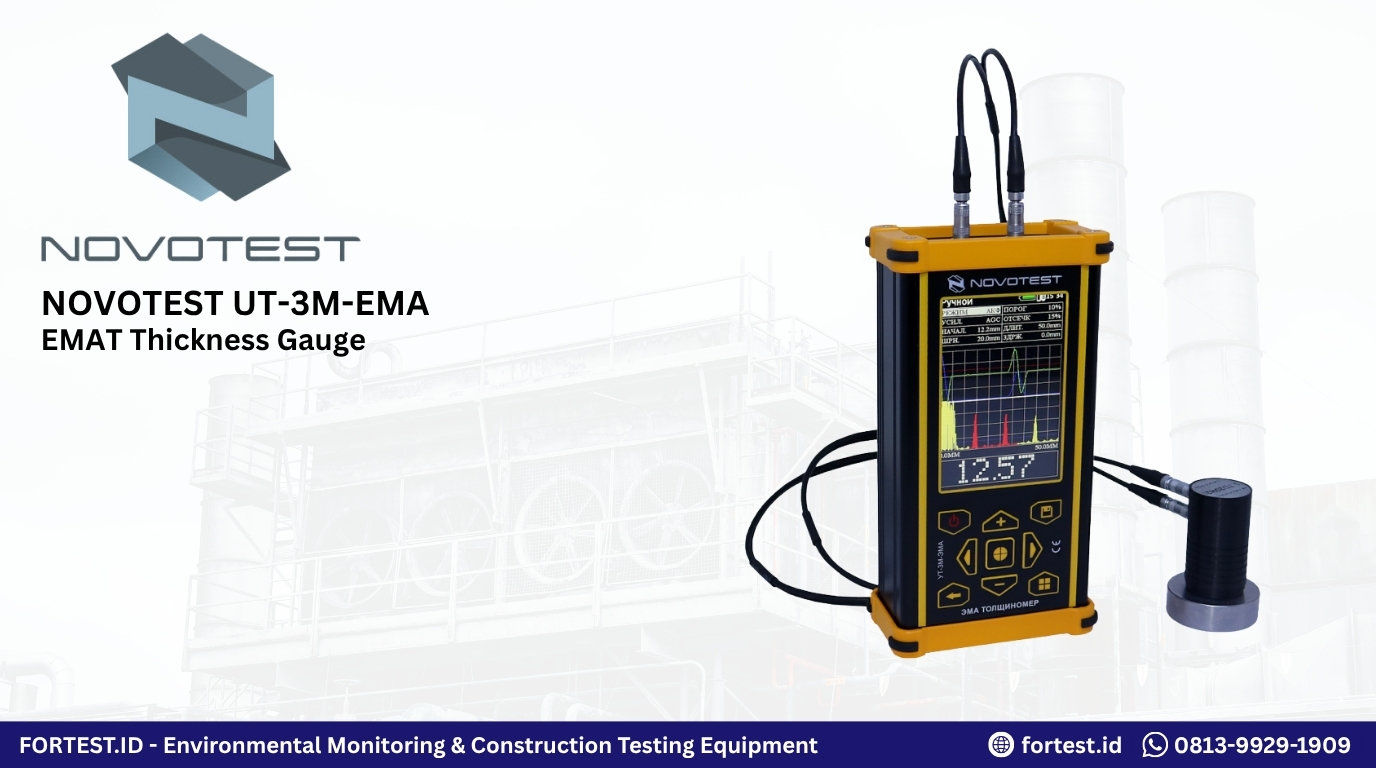

NOVOTEST UT-3M-EMA EMAT Thickness Gauge merupakan instrumen lengkap untuk mengukur ketebalan logam dari satu sisi tanpa liquid couplant. Alat menyediakan automatic reading, A-scan, B-scan, dan control mode, dengan pilihan probe ST20 untuk kondisi standar atau HT20 untuk temperatur tinggi. Jalur ini relevan ketika output utamanya adalah spot thickness atau profile, termasuk melalui coating atau air gap pada batas aplikasi yang sesuai.

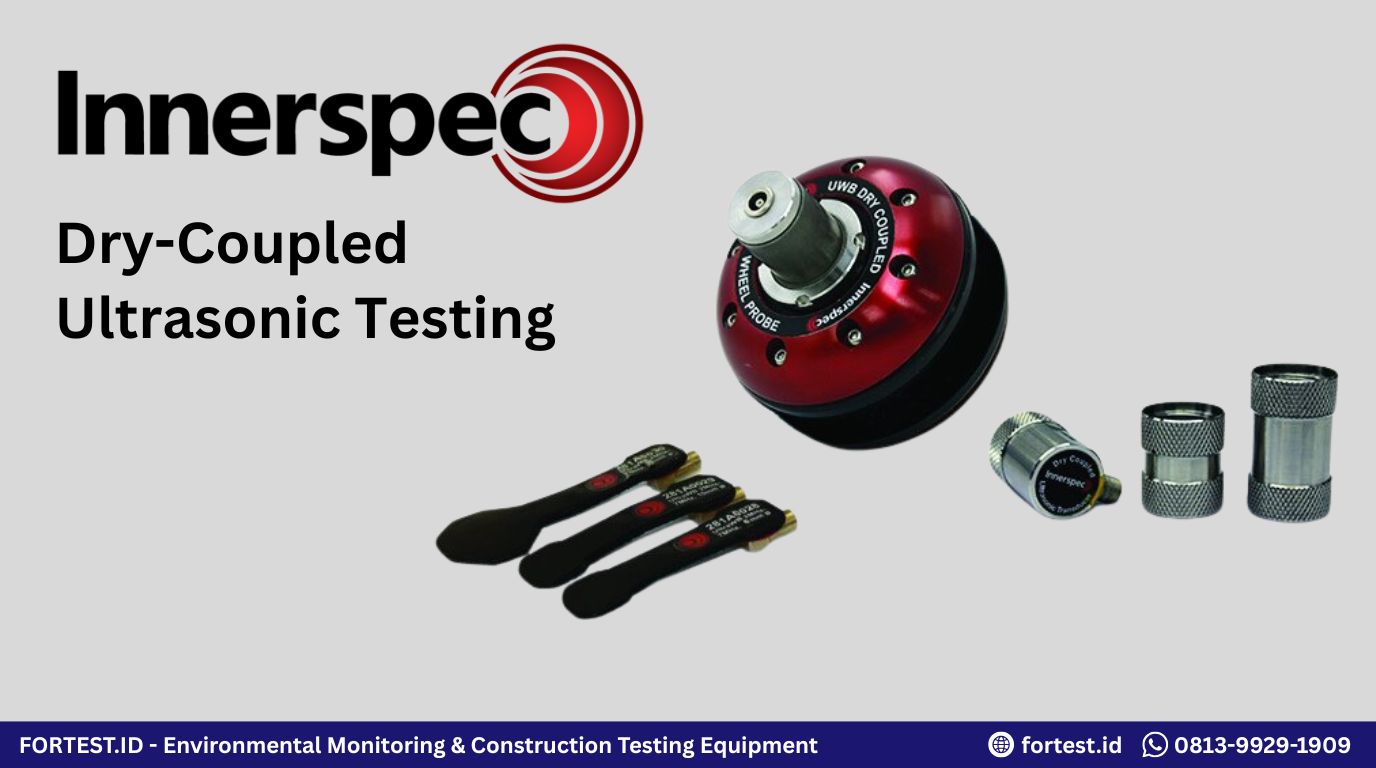

Innerspec DCUT Dry-Coupled Ultrasonic Transducers merupakan keluarga probe untuk thickness measurement dan flaw detection tanpa gel atau liquid couplant. Pilihan Contact, Flexible, Wheel, dan Remote DCUT disesuaikan dengan bentuk objek, akses, serta pola pemindaian. Transducer tetap membutuhkan instrumen yang kompatibel.

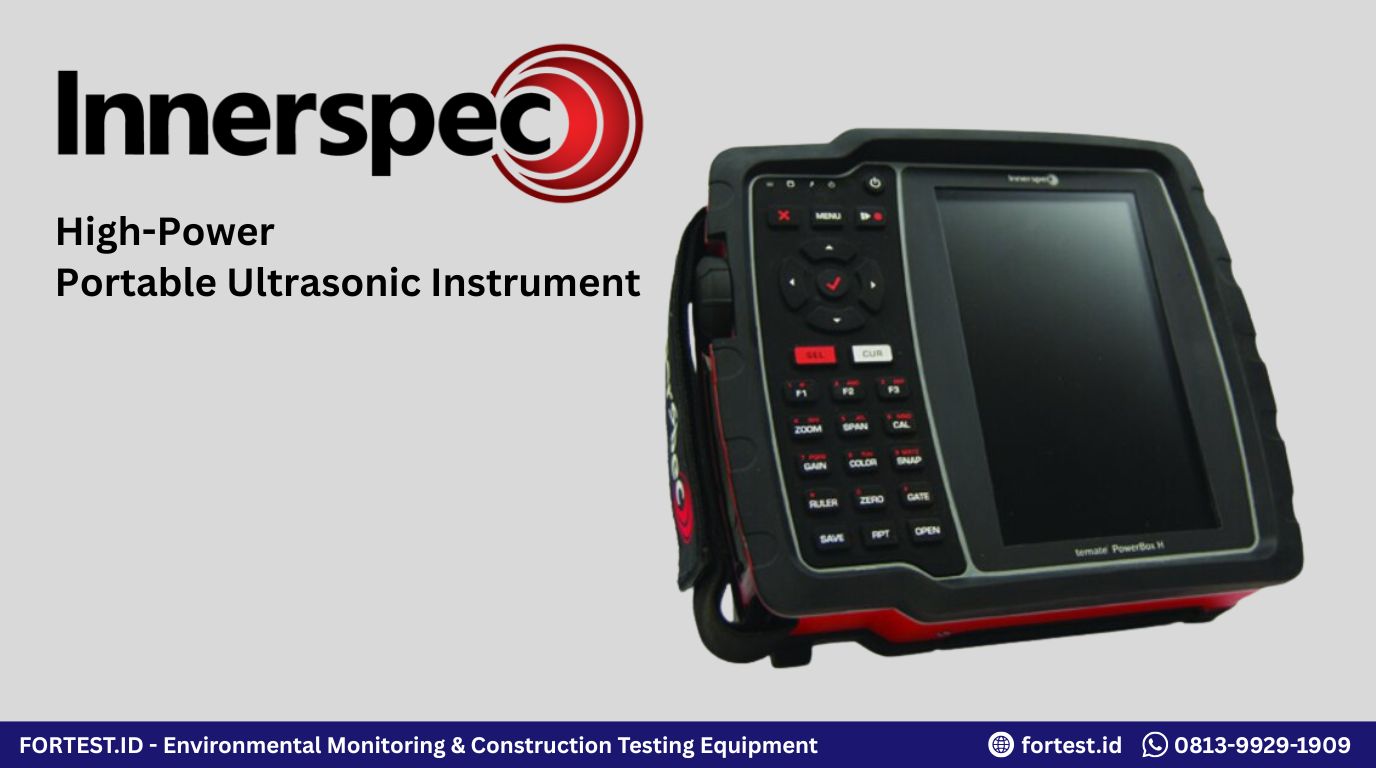

Innerspec PowerBox H merupakan platform ultrasonic portabel berdaya tinggi untuk EMAT, air-coupled, PZT, dan dry-coupled testing. Platform ini relevan ketika engineer membutuhkan fleksibilitas sensor, mode pulse-echo atau pitch-catch, input encoder, dan operasi lapangan.

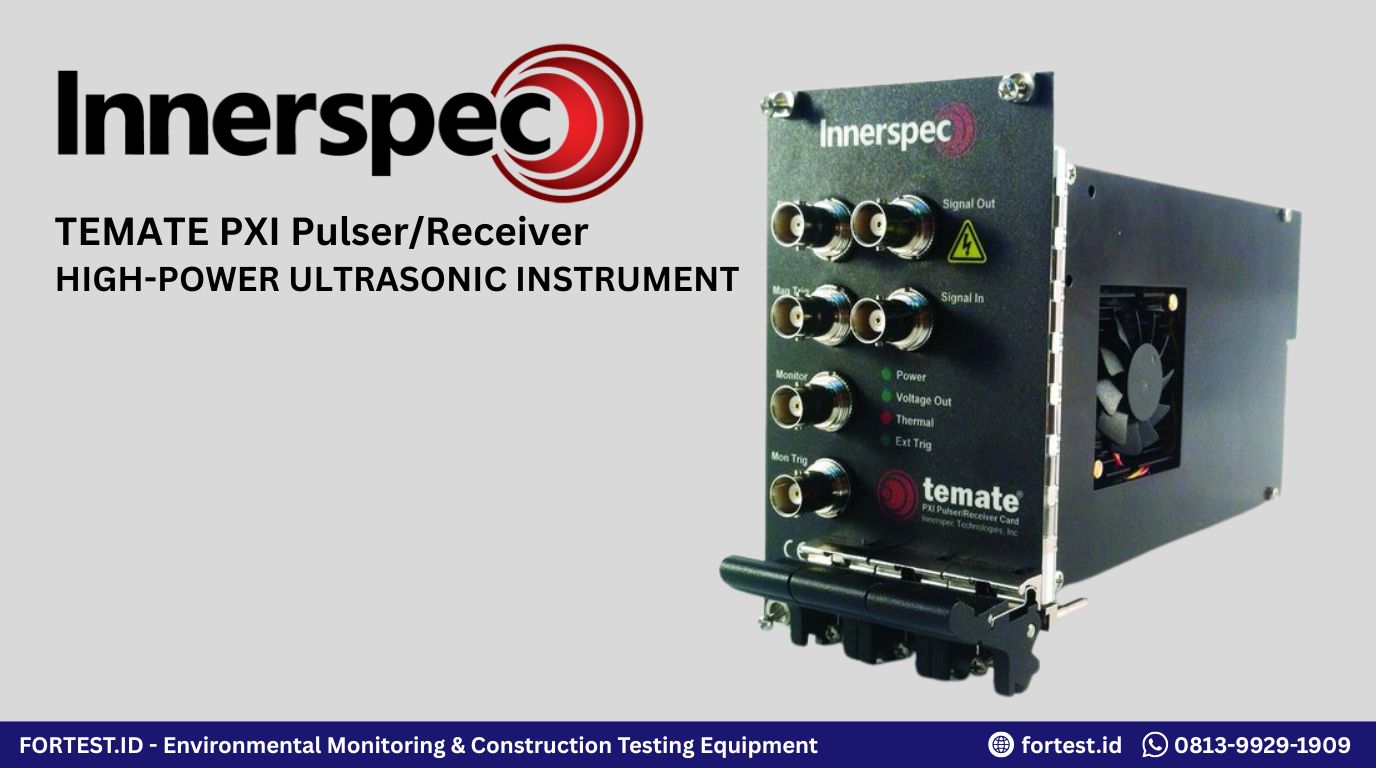

Untuk riset, OEM, atau sistem inspeksi otomatis, Innerspec temate PXI Pulser/Receiver menyediakan jalur integrasi berbasis PXI atau CompactPCI. Buyer perlu memperhitungkan chassis, transducer, driver, software, trigger, encoder, serta workflow pengolahan data.

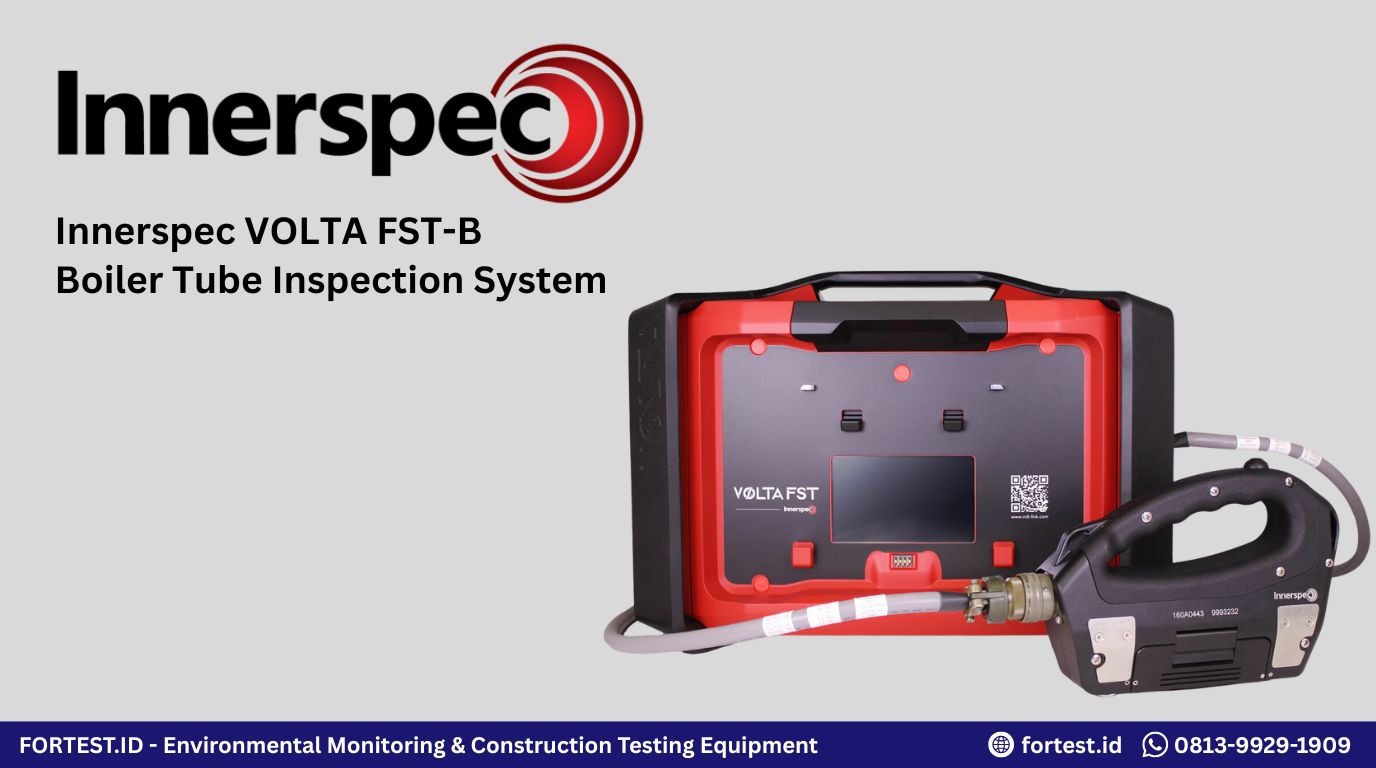

Innerspec VOLTA FST-B menggabungkan handheld EMAT scanner, encoder, instrument, dan software untuk aplikasi boiler tube. Sistem khusus seperti ini dipilih ketika coverage, posisi scan, produktivitas outage, dan jenis indikasi yang dicari tidak dapat dijawab oleh spot thickness measurement saja.
Portable Hardness Testing untuk Komponen Logam
Hardness testing di lapangan dapat dibutuhkan pada weld dan HAZ, shaft, gear, blade, hardened layer, casting, forging, pipe, atau mesin yang tidak dapat dibawa ke bench tester. Massa, ketebalan, kekakuan, geometri, surface roughness, arah ukur, dan area yang dapat dijangkau memengaruhi metode yang sesuai.

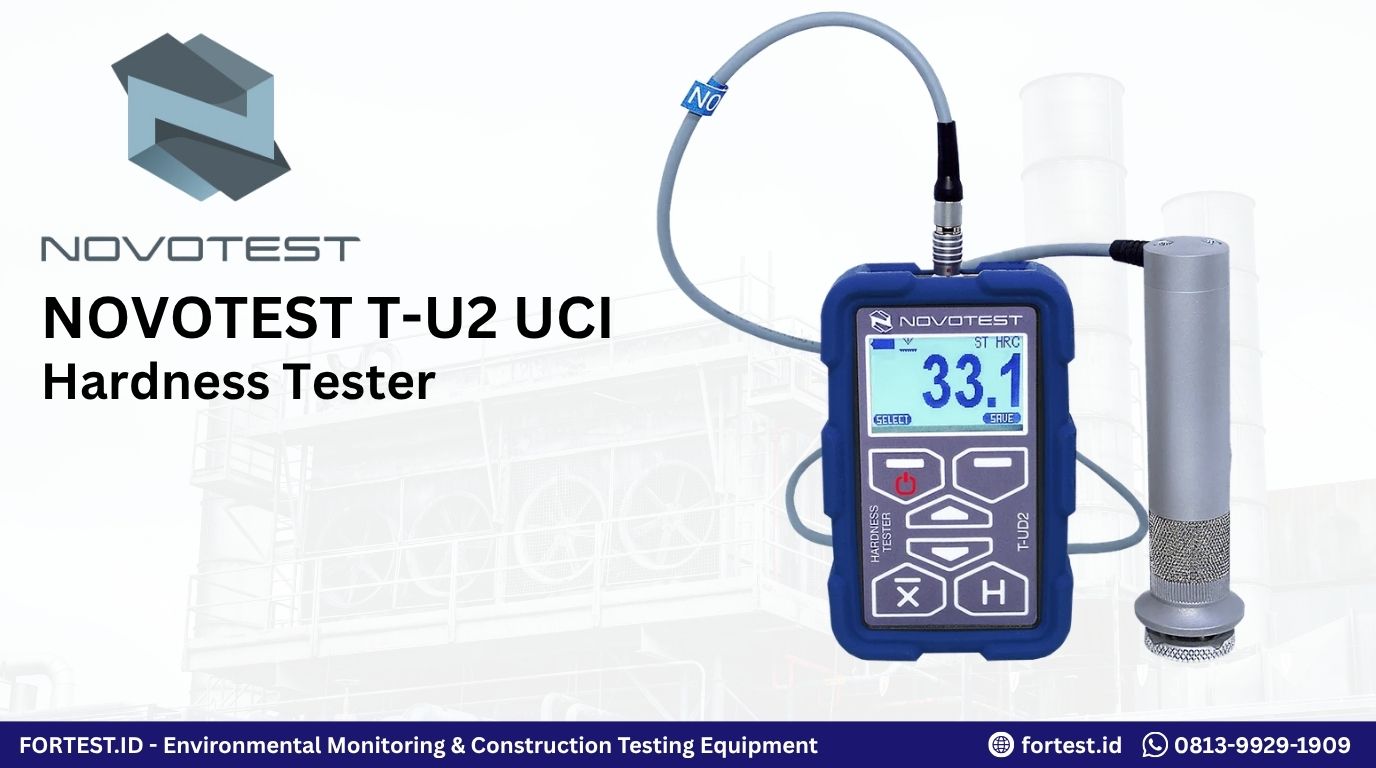

NOVOTEST T-U2 UCI Hardness Tester merupakan dedicated UCI tester dengan electronic unit dan external probe pilihan 10, 50, atau 98 N. Konfigurasi ini sesuai ketika tim memerlukan UCI untuk weld, HAZ, gear, hardened layer, groove, atau komponen tipis, sekaligus ingin memilih load probe dan menggunakan internal memory serta transfer PC. Bluetooth dan NOVOTEST Lab app hanya tersedia pada varian T-U2 Lab.

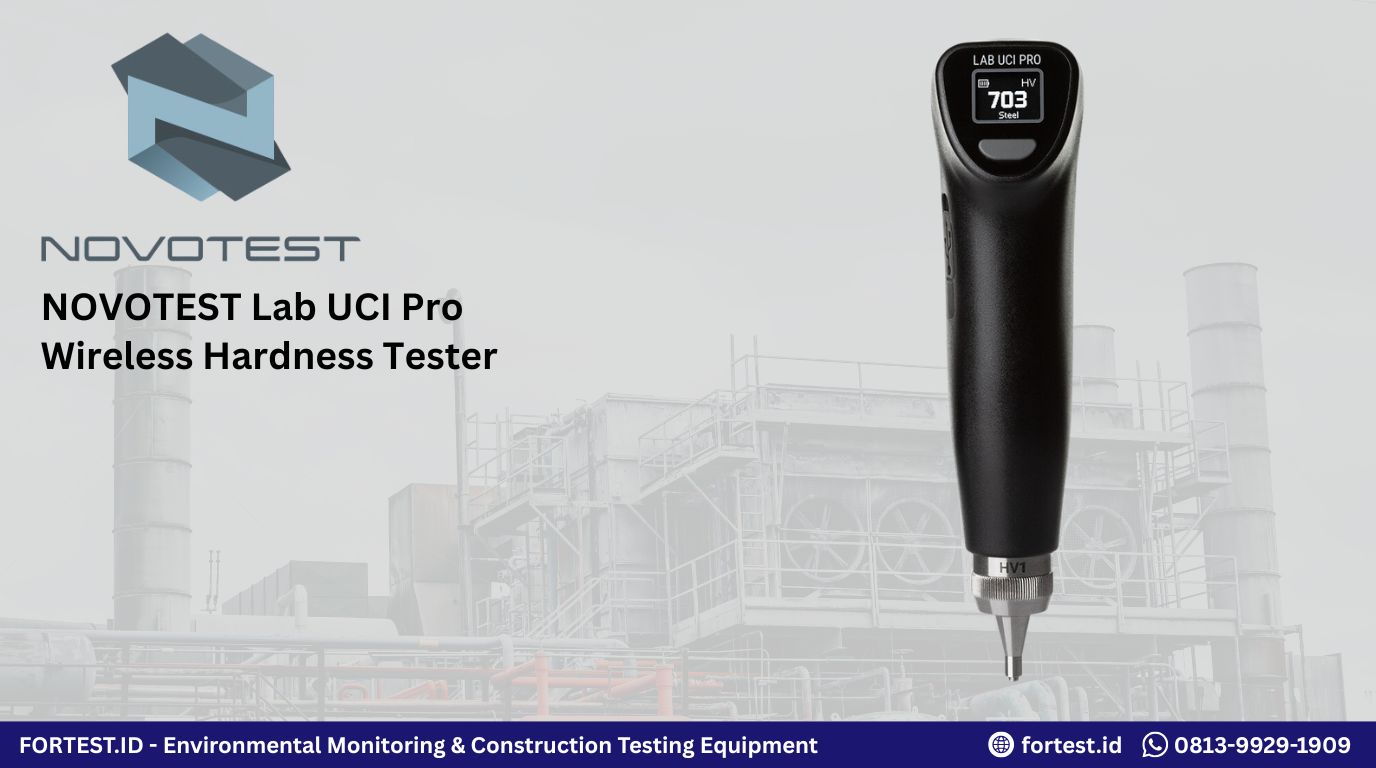

NOVOTEST Lab UCI Pro Wireless Hardness Tester merupakan dedicated UCI tester dengan probe, display, kontrol, dan baterai dalam satu unit 160 gram. Konfigurasi HV1, HV5, atau HV10 dipilih untuk kebutuhan komponen kecil atau tipis, hardened layer, gear tooth, groove, dan area sempit. Alat dapat bekerja mandiri, sedangkan Bluetooth dan NOVOTEST Lab app mendukung calibration, statistics, archive, serta report.

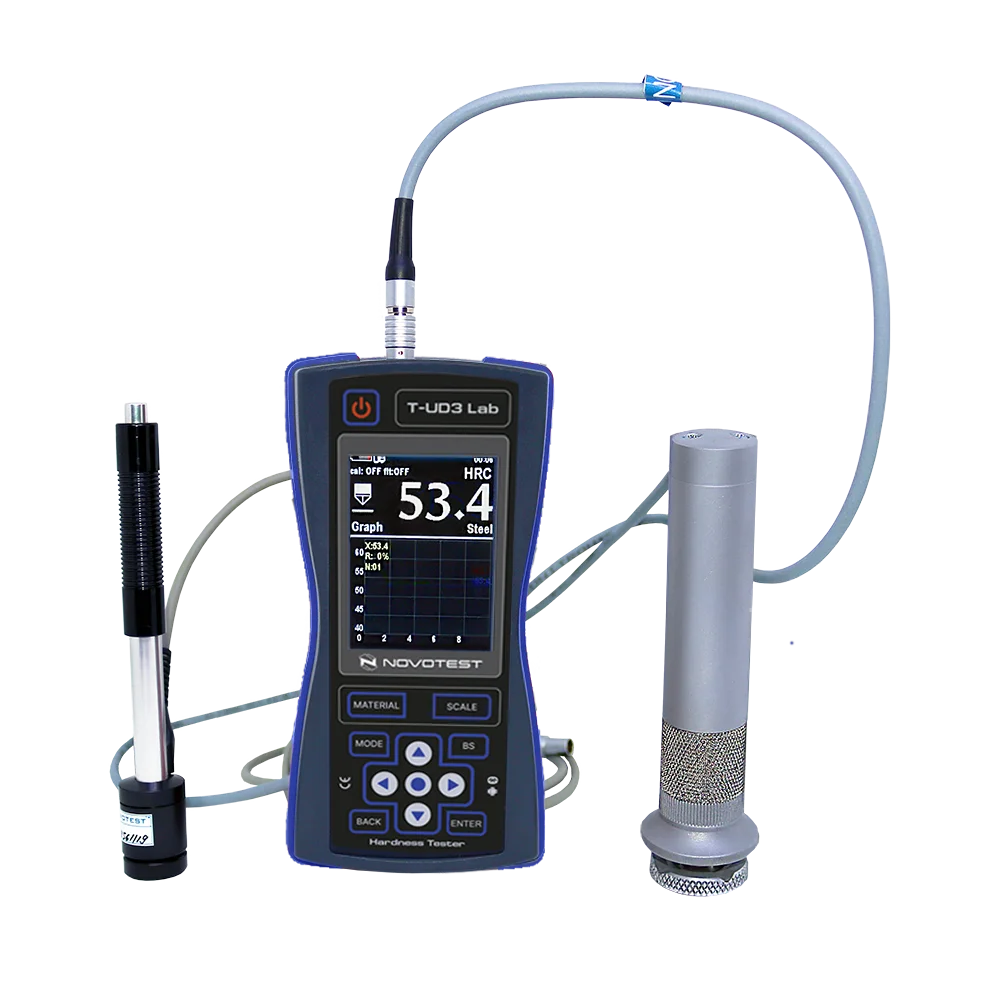

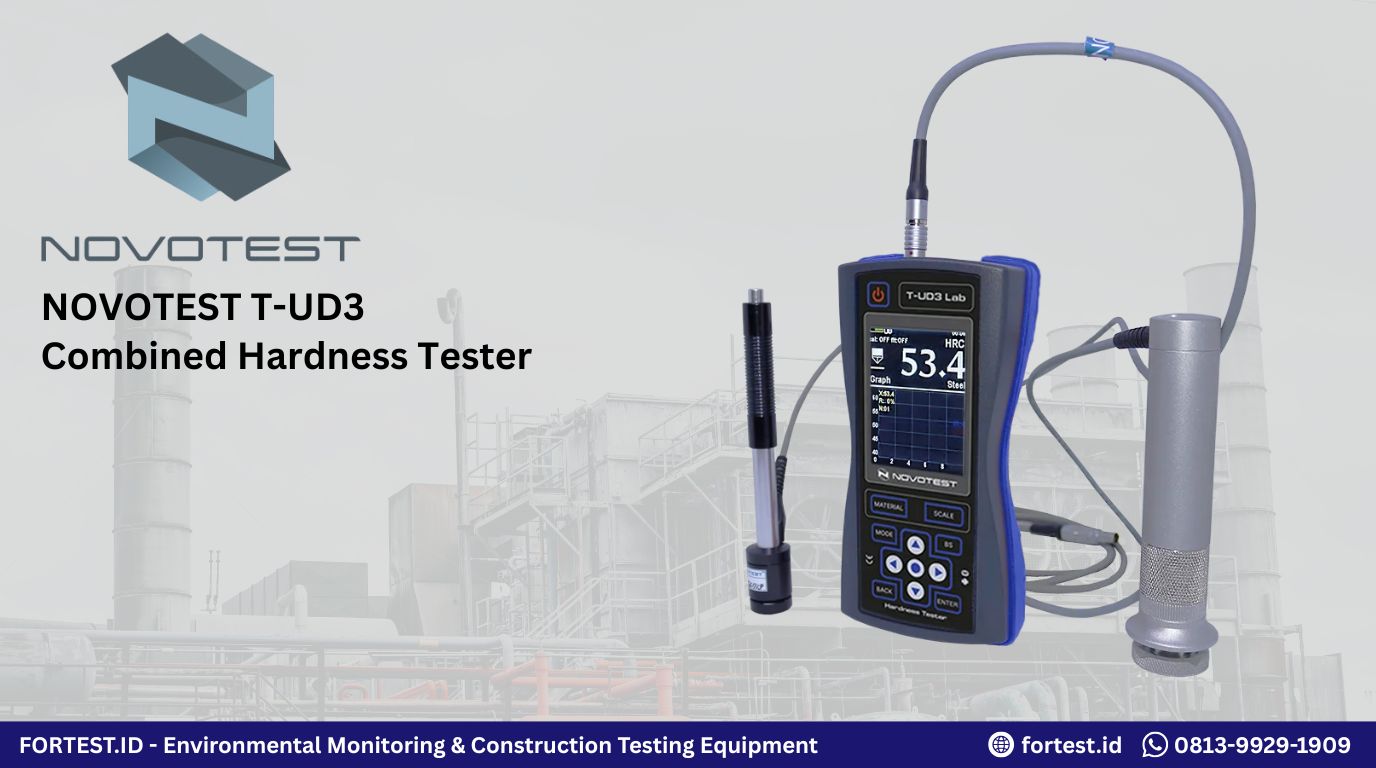

NOVOTEST T-UD3 Combined Hardness Tester menggabungkan metode UCI dan Leeb dalam satu electronic unit. UCI mendukung area kecil dan geometri kompleks, sedangkan Leeb lebih sesuai untuk komponen yang cukup masif. Penawaran perlu menetapkan tipe serta beban UCI probe, tipe Leeb probe, test block, support ring atau stand, dan kebutuhan dokumentasi.
Pilih T-U2 ketika pekerjaan membutuhkan dedicated UCI dengan external probe dan electronic unit terpisah. Pilih Lab UCI Pro ketika prioritasnya adalah dedicated UCI dalam satu housing yang ringkas dan workflow app. Pilih T-UD3 ketika satu tim membutuhkan UCI sekaligus Leeb untuk menangani variasi komponen kecil hingga casting, forging, atau mesin yang cukup masif.
Coating Continuity dan Holiday Detection
Protective coating dapat memiliki ketebalan yang sesuai pada titik ukur tetapi tetap menyimpan pinhole, retak halus, atau diskontinuitas. Karena itu, coating thickness measurement dan holiday detection tidak saling menggantikan.

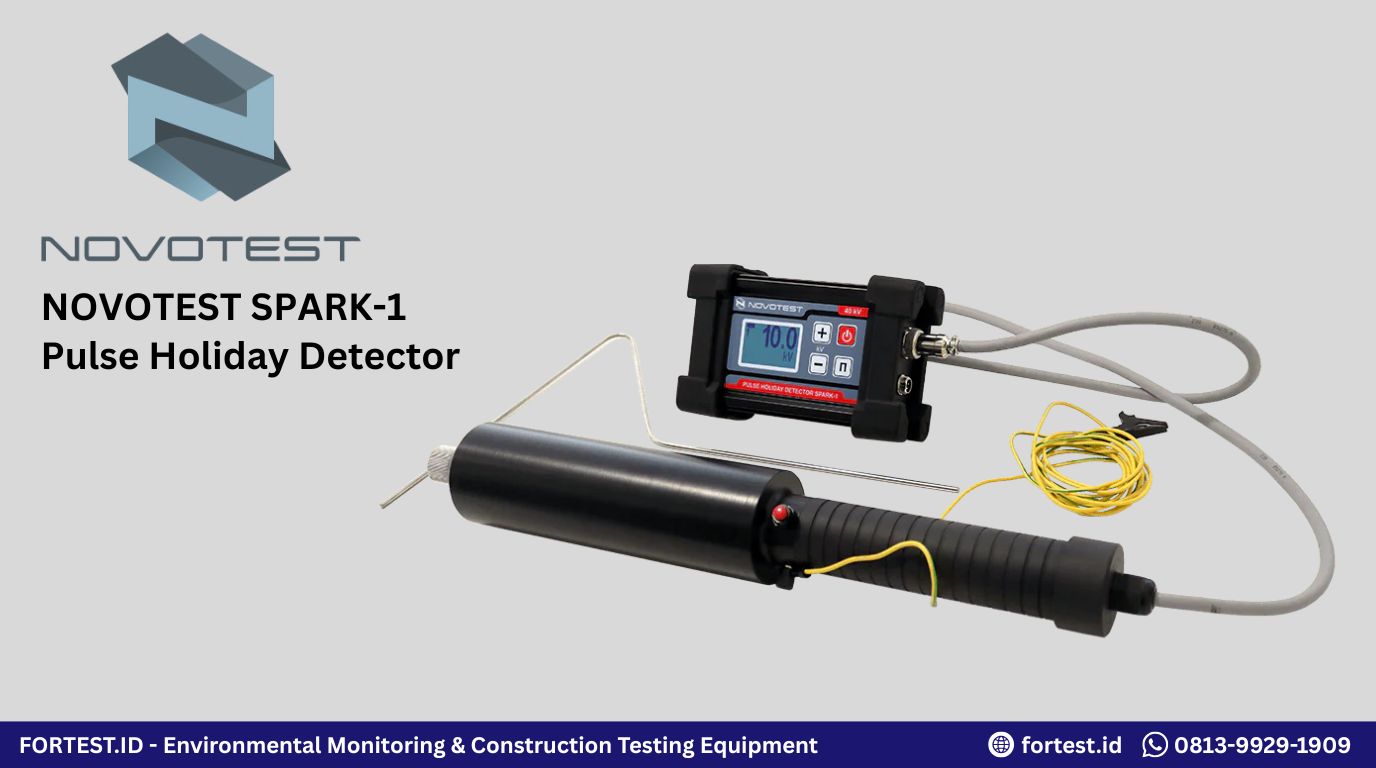

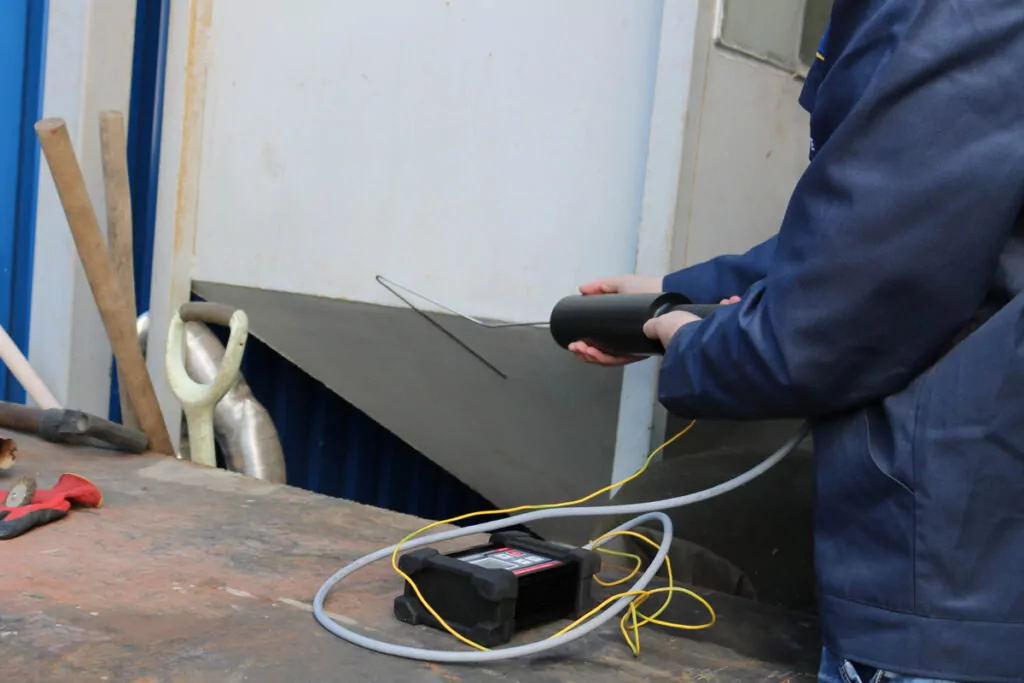

NOVOTEST SPARK-1 Pulse Holiday Detector menggunakan metode electrospark untuk coating dielektrik pada substrate logam. Pemilihan konfigurasi perlu mempertimbangkan jenis dan ketebalan coating, test voltage, grounding, geometri objek, luas area, akses bagian luar atau dalam, serta electrode yang digunakan.
Checklist Scope Penawaran
Sebelum meminta penawaran, siapkan informasi berikut sejauh yang tersedia:
- fasilitas, struktur, atau komponen yang akan diperiksa;
- material, coating, diameter, geometri, dan rentang ketebalan;
- target defect, parameter, atau keputusan yang dibutuhkan;
- akses pengukuran dan kondisi permukaan;
- temperatur operasi atau batas penghentian proses;
- jumlah titik, panjang scan, atau target coverage;
- metode, prosedur, reference block, dan acceptance criteria;
- sensor, probe, scanner, encoder, electrode, atau aksesori;
- format data, software, integrasi, dan deliverable laporan; serta
- kebutuhan demo, training, dukungan aplikasi, dan target pengadaan.
Untuk inspeksi beton, fondasi dalam, tulangan, atau kayu struktural, gunakan kategori Construction Testing & Structural NDT. Tim Fortest dapat membantu memetakan metode, konfigurasi sensor, aksesori, software, training, dan scope penawaran untuk kebutuhan industrial NDT Anda.
Keunggulan Solusi Ini
Metode Sesuai Defect
Bedakan kebutuhan thickness measurement, flaw detection, hardness testing, coating continuity, dan boiler tube inspection sebelum memilih instrumen.
Konfigurasi Berbasis Objek
Material, geometri, ketebalan, kondisi permukaan, temperatur, dan akses menjadi dasar pemilihan probe, scanner, serta aksesori.
Portable hingga Terintegrasi
Tersedia pilihan untuk inspeksi lapangan, sistem aplikasi khusus, riset, OEM, dan otomasi pengujian.
Scope Penawaran Terukur
Bandingkan instrumen bersama sensor, reference block, software, training, dan deliverable yang benar-benar dibutuhkan.
