Deskripsi Produk
Kebocoran satu boiler tube dapat memaksa unit berhenti sebelum jadwal outage. Tantangannya, penipisan lokal atau cracking tidak selalu berada tepat di titik yang dipilih untuk pengukuran. Jika inspeksi hanya mengandalkan spot checking, area di antara titik ukur dapat tetap tidak terpetakan.
Innerspec VOLTA FST-B dirancang untuk memindai boiler tube secara memanjang sambil merekam posisi dan hasil pengukuran. Sistem EMAT portabel ini mengukur sisa ketebalan dinding serta membantu mendeteksi Hydrogen Corrosion Cracking (HCC), Stress Corrosion Cracking (SCC), caustic gouging, corrosion, dan pitting tanpa gel atau liquid couplant.
VOLTA FST-B adalah generasi terbaru platform inspeksi boiler tube yang sebelumnya dikenal sebagai temate TG-IS(B). Generasi baru ini menggunakan elektronik berbasis VOLTA, operasi baterai, scanner yang lebih ergonomis, serta software ITOP dengan NDT-WEB untuk kontrol, visualisasi, dan pelaporan inspeksi.
Inspeksi Boiler Tube Menyeluruh, Bukan Sekadar Spot Checking
Ultrasonic thickness gauge konvensional efektif untuk memeriksa titik yang sudah ditentukan. Namun, ketika korosi berkembang tidak merata, pembacaan per interval dapat melewatkan area tipis di antara titik tersebut. Tantangan ini menjadi lebih besar pada boiler dengan jumlah tube banyak, permukaan terkorosi, dan waktu outage yang terbatas.
VOLTA FST-B mendukung full-coverage scanning hingga 15 cm/s. Operator menggerakkan scanner sepanjang tube, sementara encoder menghubungkan data dengan posisi pemindaian. Pendekatan ini menghasilkan profil kondisi yang lebih rapat untuk membantu tim asset integrity:
- menemukan lokasi minimum wall thickness;
- melihat pola penipisan sepanjang tube;
- memprioritaskan area untuk evaluasi lanjutan;
- merencanakan repair atau replacement saat outage; dan
- menyimpan data yang dapat dibandingkan pada inspeksi berikutnya.
Full-coverage tidak berarti keputusan langsung dibuat oleh alat. Acceptance criteria, verifikasi indikasi, dan keputusan fitness-for-service tetap mengikuti prosedur inspeksi, standar, serta engineering assessment yang berlaku pada fasilitas.
Couplant-Free EMAT untuk Kondisi Tube yang Menantang
EMAT membangkitkan gelombang ultrasonik langsung pada material konduktif menggunakan interaksi elektromagnetik. Karena itu, operator tidak perlu mengoleskan liquid couplant di sepanjang jalur pemindaian. Pengurangan proses aplikasi dan pembersihan couplant membantu ketika banyak tube harus diperiksa dalam waktu terbatas.
Konfigurasi pitch-catch EMAT pada VOLTA FST-B dirancang untuk mengukur tube dengan ketebalan 2.5 mm-25 mm, termasuk kondisi dengan dinding tidak paralel atau kerusakan korosi yang berat. Persiapan permukaan tetap diperlukan untuk menghilangkan scale yang longgar dan memastikan scanner dapat bergerak stabil, tetapi kebutuhannya lebih ringan dibanding workflow yang mensyaratkan permukaan halus pada setiap titik ukur.
Sistem ini digunakan pada carbon steel dan cladded boiler tubes dengan konfigurasi yang sesuai. Kesesuaian akhir perlu dikonfirmasi dari material tube, cladding, diameter, ketebalan, kondisi permukaan, akses, serta indikasi yang menjadi target inspeksi.
Kerusakan yang Dapat Dipetakan
Wall Loss dan Korosi
Perubahan time-of-flight digunakan untuk menghitung sisa ketebalan dinding. Data posisi dari encoder membantu menunjukkan lokasi penipisan, bukan hanya angka minimum tanpa konteks. Informasi ini penting ketika engineer perlu menentukan tube mana yang perlu dievaluasi, dipantau, atau diganti.
Hydrogen Corrosion Cracking dan Stress Corrosion Cracking
Selain thickness measurement, VOLTA FST-B memonitor respons amplitudo untuk membantu mendeteksi indikasi HCC dan SCC. Karena respons crack dipengaruhi orientasi, ukuran, material, dan kondisi inspeksi, prosedur kalibrasi serta evaluasi oleh personel yang kompeten tetap menjadi bagian penting dari workflow.
Pitting dan Caustic Gouging
Pitting dan caustic gouging dapat menciptakan perubahan ketebalan yang terlokalisasi. Pemindaian rapat membantu mengurangi jarak kosong di antara spot measurement dan membuat pola indikasi lebih mudah ditinjau melalui boiler map.

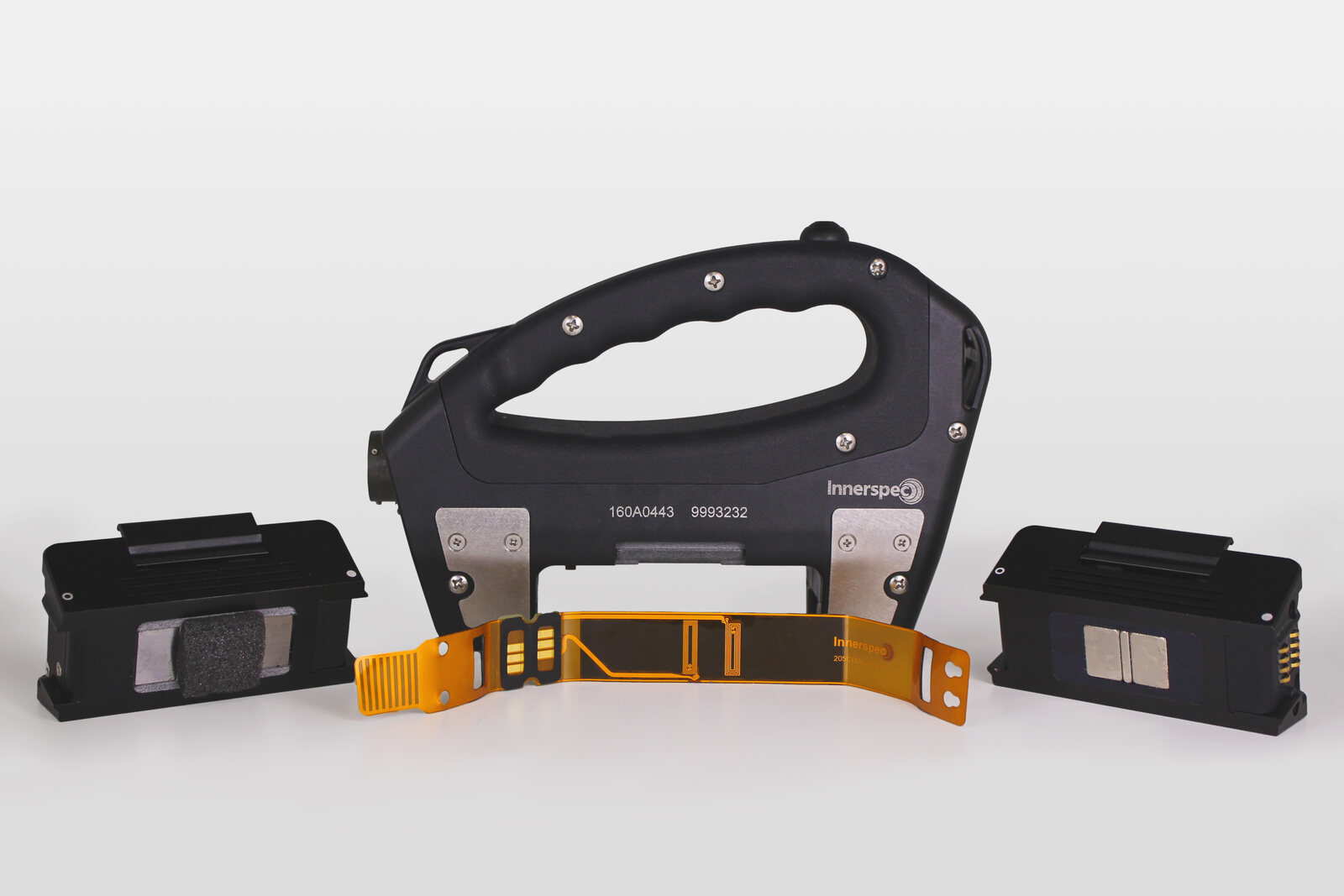

Handheld Scanner dengan Umpan Balik Langsung
VOLTA FST-B dikonfigurasi sebagai sistem satu channel untuk operasi handheld. Scanner dilengkapi A/B quadrature encoder dan indikator visual yang memberi peringatan ketika kecepatan pemindaian terlalu tinggi atau kualitas sinyal tidak memadai. Operator dapat segera memperbaiki lintasan tanpa menunggu seluruh pekerjaan selesai.
Desain scanner juga mendukung pergantian tanpa alat antara permanent magnet dan pulsed electromagnet. Pilihan magnet ditentukan berdasarkan kondisi ferromagnetik tube, kebutuhan sinyal, akses kerja, dan prosedur inspeksi.
Instrumen menggunakan baterai Li-ion hot-swappable dengan durasi yang dinyatakan 4-8 jam. Dukungan baterai ini membantu pekerjaan lapangan tanpa ketergantungan terus-menerus pada suplai listrik di dekat area inspeksi.

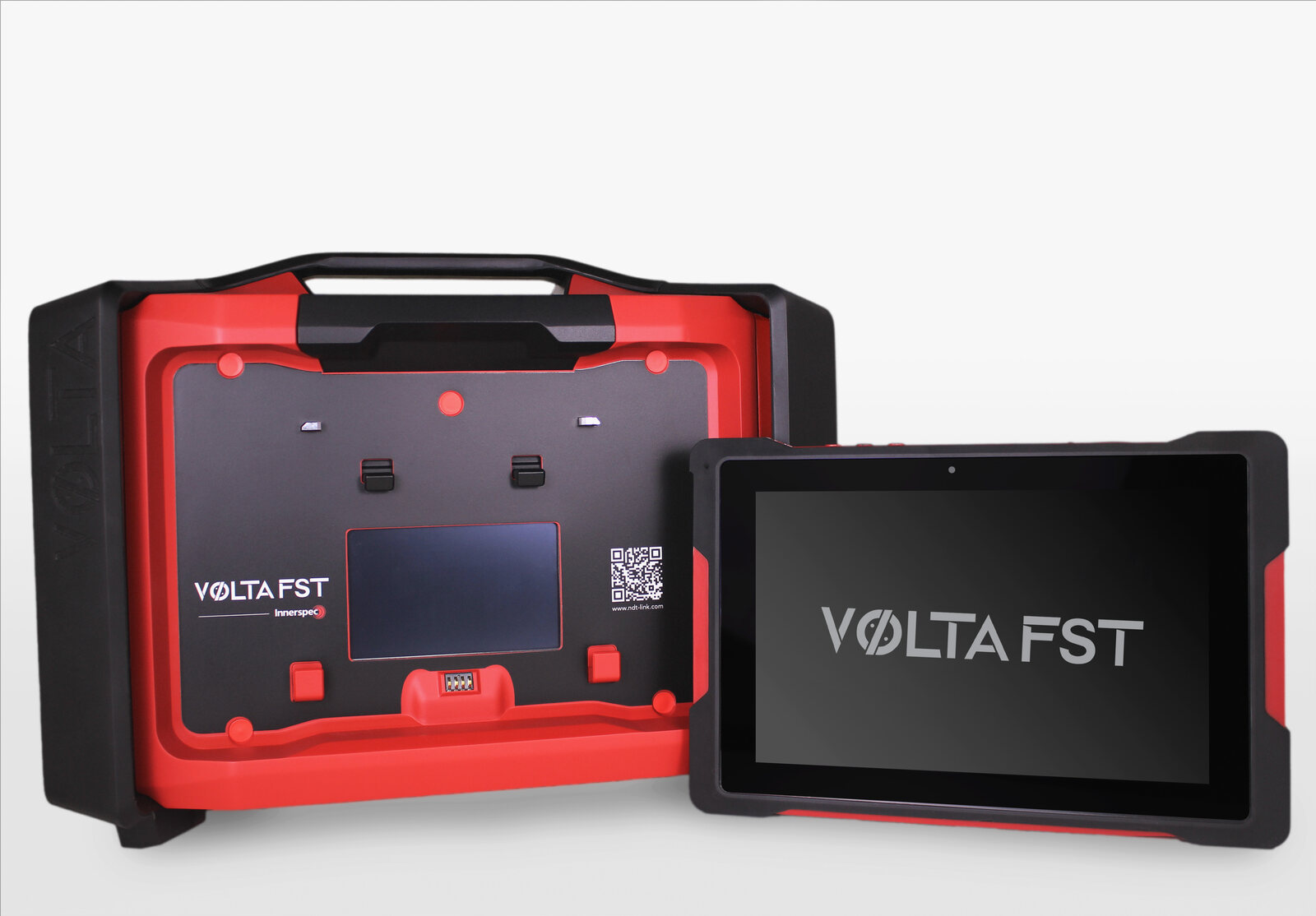

Boiler Mapping dengan ITOP dan NDT-WEB
Data inspeksi baru berguna jika dapat ditelusuri kembali ke lokasi tube. VOLTA FST-B menggunakan Innerspec Technologies Operating Platform (ITOP) dengan NDT-WEB untuk pengaturan inspeksi, evaluasi sinyal, penyimpanan, visualisasi, dan pelaporan.
Boiler mapping menyatukan hasil dari lintasan pemindaian menjadi tampilan kondisi dinding boiler. Tim engineering dapat meninjau area dengan ketebalan minimum, membandingkan lintasan, memperbesar area tertentu, serta menyusun prioritas tindak lanjut berdasarkan lokasi indikasi.
Instrumen menyediakan storage internal 500 GB SSD, RAM 8 GB, serta komunikasi melalui Wi-Fi dual-band, Bluetooth 5.0, USB 3.0, dan Ethernet. Konfigurasi koneksi dan alur data final perlu disesuaikan dengan ketentuan IT fasilitas serta format laporan yang dibutuhkan.
VOLTA FST-B Dibanding Spot Measurement UT
| Pertimbangan | VOLTA FST-B EMAT | UT Spot Measurement |
|---|---|---|
| Pola pemeriksaan | Pemindaian memanjang dengan data posisi | Pembacaan pada titik terpilih |
| Couplant | Tidak menggunakan liquid couplant | Umumnya membutuhkan couplant |
| Output | Profil ketebalan dan boiler mapping | Nilai ketebalan pada titik ukur |
| Kondisi permukaan | Minimum surface preparation; loose scale tetap perlu ditangani | Mengikuti kebutuhan probe, coupling, dan prosedur |
| Target penggunaan | Full-coverage screening dan pemetaan indikasi | Verifikasi titik, monitoring lokal, atau pemeriksaan berbasis grid |
Kedua pendekatan dapat saling melengkapi. VOLTA FST-B digunakan untuk memperoleh cakupan rapat, sementara metode lain dapat dipakai untuk verifikasi atau karakterisasi lanjutan sesuai prosedur inspeksi.
Aplikasi Innerspec VOLTA FST-B
VOLTA FST-B relevan untuk boiler pada power plant, waste-to-energy, biomass, fasilitas berbahan bakar gas, dan proses industri lain yang menggunakan carbon steel atau cladded boiler tubes. Penggunanya mencakup tim maintenance, asset integrity, reliability, QA/QC, NDT service, EPC, dan engineering.
Sistem ini paling bernilai ketika fasilitas perlu:
- memetakan kondisi tube sebelum planned outage;
- meningkatkan cakupan dibanding spot checking;
- menilai area dengan korosi atau pitting yang tidak merata;
- mengurangi pekerjaan aplikasi dan pembersihan couplant;
- menyusun prioritas tube untuk repair atau replacement; atau
- membandingkan tren kondisi dari satu periode inspeksi ke periode berikutnya.
Jika kebutuhan Anda lebih luas dari boiler tube, Innerspec PowerBox H menyediakan platform ultrasonic NDT portabel untuk berbagai sensor dan metode. Untuk integrasi sistem berbasis PXI, tersedia Innerspec temate PXI Pulser/Receiver. Untuk thickness measurement berbasis piezoelektrik tanpa liquid couplant, lihat Innerspec DCUT.
Data yang Dibutuhkan untuk Menentukan Konfigurasi
Sebelum meminta penawaran VOLTA FST-B, siapkan informasi berikut:
- jenis boiler dan area yang akan diperiksa;
- material tube, cladding, diameter, dan rentang ketebalan;
- jumlah tube, panjang area scan, dan lokasi akses;
- kondisi permukaan, scale, dan riwayat kerusakan;
- indikasi yang dicurigai, seperti wall loss, HCC, SCC, pitting, atau caustic gouging;
- jadwal outage dan target durasi pekerjaan;
- metode inspeksi serta instrumen yang sudah digunakan;
- kebutuhan training, prosedur, dan dukungan aplikasi; serta
- format boiler map, data, dan laporan yang dibutuhkan.
Data tersebut membantu tim Fortest menilai kesesuaian aplikasi, memilih scanner dan magnet, memperkirakan kebutuhan aksesori, serta menyiapkan konfigurasi yang realistis untuk kondisi lapangan.
Harga Innerspec VOLTA FST-B dan Penawaran
Harga VOLTA FST-B dipengaruhi oleh konfigurasi instrumen, scanner, sensor dan magnet, software, aksesori, training, serta kebutuhan implementasi. Karena sistem ini dirancang untuk workflow inspeksi tertentu, penawaran sebaiknya dimulai dari data boiler dan target pemeriksaan, bukan hanya dari nama model.
Tim Fortest dapat membantu mengevaluasi kebutuhan tim maintenance, asset integrity, NDT, dan engineering untuk boiler tube wall thickness measurement, HCC/SCC detection, serta corrosion mapping.
Hubungi Fortest untuk mendiskusikan aplikasi dan mendapatkan penawaran Innerspec VOLTA FST-B Boiler Tube Inspection System sesuai kebutuhan fasilitas Anda.
Aplikasi
- ✓ Full-coverage wall thickness measurement pada boiler tube
- ✓ Deteksi Hydrogen Corrosion Cracking dan Stress Corrosion Cracking
- ✓ Identifikasi pitting, corrosion, dan caustic gouging
- ✓ Corrosion mapping untuk mendukung perencanaan repair atau replacement saat outage
- ✓ Inspeksi carbon steel dan cladded boiler tubes dengan konfigurasi yang sesuai
- ✓ Boiler inspection pada power plant, waste-to-energy, biomass, dan fasilitas proses
- ✓ Pengumpulan data inspeksi dengan handheld scanner, encoder, dan boiler mapping software
