Deskripsi Produk
Penggunaan gel atau couplant cair tidak selalu memungkinkan dalam inspeksi ultrasonik. Pada komponen yang harus tetap bersih, material berpori, area dengan akses terbatas, atau lini produksi yang sensitif terhadap kontaminasi, proses aplikasi dan pembersihan couplant dapat menambah waktu kerja serta biaya operasional.
Innerspec DCUT dirancang untuk kebutuhan tersebut. Rangkaian transduser ultrasonik dengan sistem dry-coupled ini menggunakan sensor piezoelektrik berdaya tinggi dan lapisan kopling karet, sehingga pengukuran ketebalan serta deteksi cacat dapat dilakukan tanpa gel atau couplant cair.
Contact, Flexible, Wheel, dan Remote DCUT memberi pilihan untuk pembacaan satu titik, geometri kompleks, pemindaian linear, maupun area yang sulit dijangkau. Setiap transduser dipadukan dengan instrumen dan aksesori yang sesuai agar sistem menjawab kebutuhan inspeksi secara utuh.
Ultrasonic Testing Tanpa Liquid Couplant
Pada ultrasonic testing (UT) konvensional, couplant membantu meneruskan energi antara transduser dan benda uji. Residu gel dapat menjadi kendala ketika permukaan perlu segera diproses kembali, komponen tidak boleh terkontaminasi, atau jalur inspeksi berada di ruang sempit.
DCUT menggantikan couplant cair dengan lapisan karet pada permukaan sensor. Tekanan kontak ringan membantu energi ultrasonik masuk ke material dan menerima pantulan dari dinding belakang atau diskontinuitas. Operator tetap memperoleh pendekatan inspeksi berbasis piezoelektrik tanpa perlu mengoleskan dan membersihkan gel pada setiap titik ukur.
Bagi tim yang mencari sistem alat ukur ketebalan ultrasonik tanpa couplant cair, DCUT menawarkan alur kerja yang lebih bersih untuk beberapa bentuk akses. Kestabilan tekanan, kondisi permukaan, dan posisi transduser tetap menentukan kualitas data.
Cara Kerja Innerspec DCUT
Instrumen mengirimkan pulsa listrik berdaya tinggi ke transduser piezoelektrik. Transduser mengubah pulsa tersebut menjadi gelombang longitudinal dengan konfigurasi normal beam, kemudian mengirimkannya melalui lapisan karet menuju material yang diperiksa.
Pantulan dari dinding belakang atau indikasi di dalam material diterima kembali oleh transduser dan ditampilkan oleh instrumen untuk dianalisis. Waktu tempuh sinyal dapat digunakan dalam pengukuran ketebalan, sedangkan bentuk dan posisi pantulan mendukung deteksi cacat ultrasonik.
Frekuensi probe, delay line, parameter instrumen, dan pola pemindaian dipilih berdasarkan material, rentang ketebalan, ukuran indikasi, serta resolusi yang dibutuhkan. Pendekatan ini membuat konfigurasi DCUT dapat disesuaikan untuk pekerjaan portabel maupun sistem inspeksi terintegrasi.
Keunggulan Innerspec DCUT
Proses Inspeksi Lebih Bersih
Tanpa gel atau couplant cair, operator tidak perlu mengaplikasikan ulang media kopling di sepanjang jalur pemindaian. Permukaan juga tidak memerlukan pembersihan residu setelah setiap pembacaan, sehingga DCUT cocok untuk komponen yang perlu tetap bersih atau segera masuk ke proses berikutnya.
Pilihan untuk Berbagai Geometri
Flexible DCUT membantu menjangkau ruang bebas terbatas dan mengikuti kontur tertentu. Wheel DCUT digunakan pada permukaan datar atau melengkung, sementara Remote DCUT memperluas jangkauan operator.
Mendukung Pembacaan Titik dan Pemindaian
Contact DCUT sesuai untuk pengukuran pada satu titik. Wheel DCUT dapat dipadukan dengan scanner dan encoder ketika inspeksi membutuhkan lintasan serta informasi posisi data. Pendekatan dipilih berdasarkan luas area, kecepatan kerja, dan keluaran yang diperlukan.
Dapat Dikembangkan Menjadi Multi-Channel
DCUT dapat digunakan pada sistem portabel 1–8 channel maupun instrumentasi terintegrasi dengan lebih dari 100 channel. Skalabilitas ini mendukung inspeksi lapangan, pengendalian mutu produksi, dan sistem otomatis.
Pilihan Transduser Innerspec DCUT
| Jenis transduser | Frekuensi | Penggunaan utama |
|---|---|---|
| Contact DCUT | 2,0; 3,0; atau 4,0 MHz | Pengukuran ketebalan dan deteksi cacat pada satu titik, dengan atau tanpa delay line |
| Flexible DCUT | 3,5 MHz | Pengukuran pada ruang sempit serta permukaan melengkung atau bergeometri kompleks |
| Wheel DCUT | 2,0; 3,0; atau 4,0 MHz | Pemindaian linear pada plate, pipe, tube, serta permukaan datar atau melengkung |
| Remote DCUT | 3,0 MHz | Pengukuran titik dari jarak tertentu menggunakan batang ekstensi |

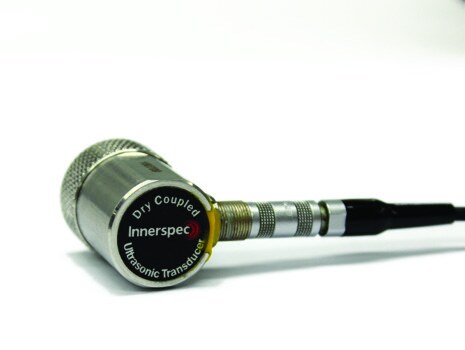

Contact DCUT untuk Pengukuran Satu Titik
Contact DCUT digunakan untuk pembacaan ketebalan atau evaluasi indikasi pada lokasi tertentu. Pilihan frekuensi 2,0; 3,0; dan 4,0 MHz membantu menyeimbangkan kebutuhan penetrasi dan resolusi. Delay line dapat ditambahkan bila diperlukan.
Flexible DCUT untuk Area Sempit dan Permukaan Kompleks
Flexible DCUT 3,5 MHz dapat mengikuti kontur tertentu dan masuk ke ruang kerja terbatas. Innerspec menunjukkan salah satu penerapannya dalam inspeksi korosi pada gorong-gorong baja dengan geometri permukaan yang menantang.

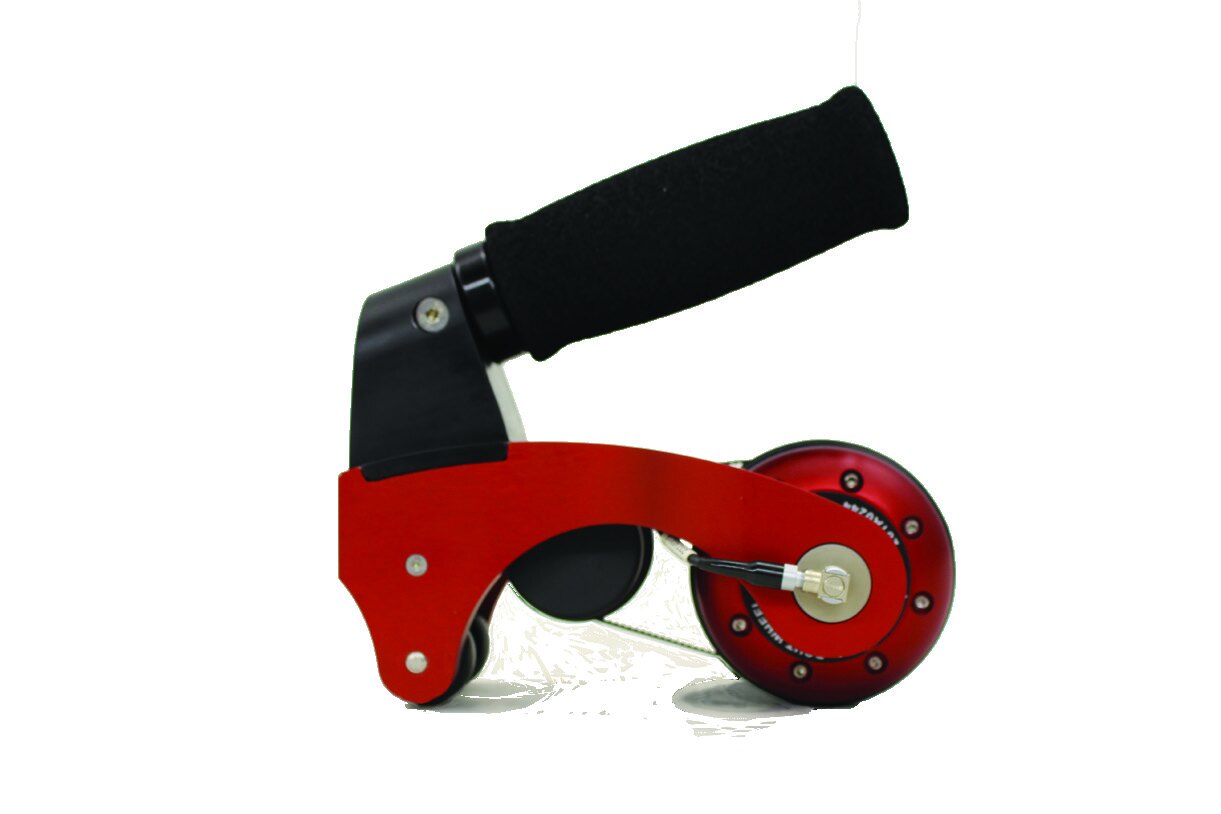

Wheel DCUT untuk Pemindaian Linear
Wheel DCUT menempatkan elemen transduser di dalam roda berlapis karet. Sensor mengumpulkan data secara berurutan tanpa aplikasi couplant pada lintasan. Dengan scanner dan encoder, setiap hasil pengukuran dapat dihubungkan dengan posisi inspeksi.
Remote DCUT untuk Titik Sulit Dijangkau
Remote DCUT 3,0 MHz dipasang pada batang ekstensi untuk menjangkau titik ukur di balik penghalang atau pada elevasi tertentu. Panjang batang dan orientasi sensor dipilih agar tekanan kontak tetap stabil.
Instrumen dan Aksesori yang Kompatibel

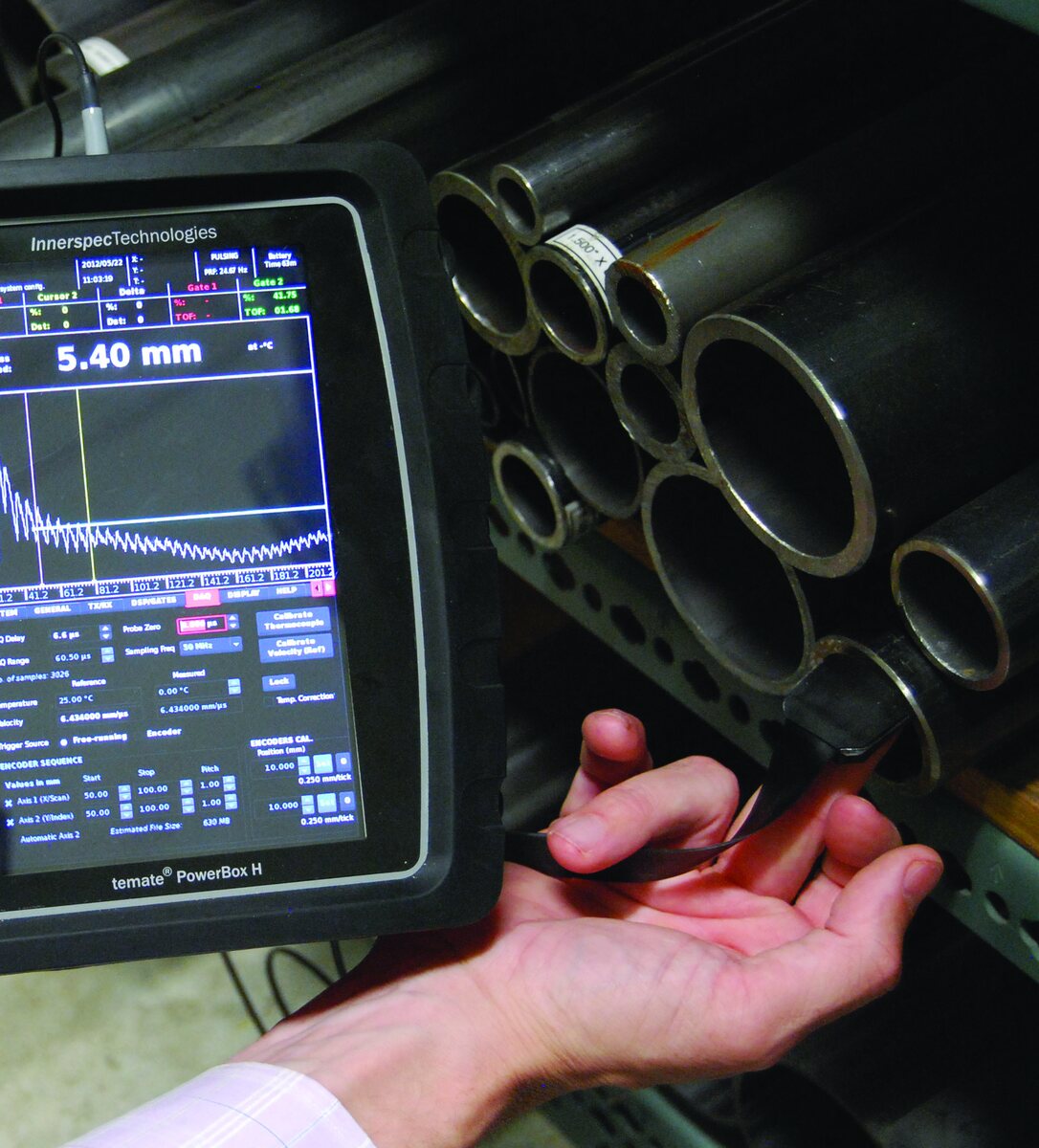

DCUT membutuhkan pulser dan receiver ultrasonik berdaya tinggi. Innerspec CODA mendukung sensor DCUT untuk pembacaan titik dan Thickness Grid. Innerspec PowerBox H ditujukan untuk aplikasi piezoelektrik dry-coupled portabel dan inspeksi aset beroperasi.
Untuk kebutuhan multi-channel, PowerBox mendukung 1–8 channel hingga 1200 Vpp / 8 kW. PowerUT mendukung sistem rak dari 1 hingga lebih dari 100 channel sampai 3000 Vpp / 25 kW. Daya dan jumlah channel mengikuti sensor serta kecepatan inspeksi.
Pilihan aksesori DCUT mencakup adapter PowerBox H, kabel koneksi, wheel scanner, dan batang ekstensi untuk membantu inspeksi pada area yang sulit dijangkau. Adapter untuk transduser piezoelektrik konvensional juga tersedia pada konfigurasi instrumen yang sesuai. Tim Fortest dapat membantu menentukan kombinasi transduser, instrumen, dan aksesori berdasarkan geometri objek serta metode pengujian.
Aplikasi Innerspec DCUT
Pengukuran Ketebalan dan Pemetaan Korosi
Contact DCUT dapat digunakan untuk pembacaan ketebalan pada satu titik, sedangkan Wheel DCUT mendukung lintasan pengukuran pada pipa, tabung, pelat, dan komponen sejenis. Flexible DCUT membantu ketika titik ukur berada pada kontur atau ruang yang tidak sesuai untuk probe kaku.
Untuk pemetaan korosi atau pengumpulan data dengan interval tertentu, scanner dan encoder dapat mencatat posisi setiap pembacaan. Resolusi dan akurasi ditentukan oleh transduser, instrumen, material, kalibrasi, serta mekanisme pemindaian.
Deteksi Cacat dan Inspeksi Sambungan Las
Pantulan gelombang dari diskontinuitas dapat digunakan untuk deteksi cacat ultrasonik (ultrasonic flaw detection) pada material dasar maupun sambungan las. Probe, arah pemindaian, blok kalibrasi, dan kriteria penerimaan dipilih sesuai geometri serta standar inspeksi.
Komponen Melengkung dan Area Terbatas
Flexible dan Wheel DCUT memberi pilihan ketika permukaan tidak datar atau ruang inspeksi terbatas. Radius, pelapis, kekasaran, dan kestabilan kontak dapat dievaluasi pada benda uji yang mewakili kondisi lapangan.
Sistem Inspeksi Produksi
Untuk pengendalian mutu produksi, DCUT dapat diintegrasikan dengan kepala sensor, scanner, positioner, encoder, PLC, dan perangkat lunak. Jumlah channel, kecepatan lini, format keluaran, serta mekanisme penandaan produk ditentukan sejak perancangan.
Memilih DCUT, UT Konvensional, atau EMAT
| Pertimbangan | DCUT | UT piezoelektrik konvensional | EMAT |
|---|---|---|---|
| Kopling | Kontak melalui lapisan karet tanpa couplant cair | Memerlukan gel, air, minyak, atau couplant lain | Gelombang dibangkitkan langsung pada material tanpa couplant |
| Material | Logam dan non-logam yang mendukung perambatan ultrasonik | Cakupan luas sesuai probe dan couplant | Umumnya material konduktif sesuai jenis sensor |
| Kebutuhan utama | Inspeksi bersih, geometri kompleks, pembacaan titik, dan pemindaian | Aplikasi UT umum dengan pilihan probe yang luas | Inspeksi tanpa kontak pada material tertentu |
| Instrumen | Sistem ultrasonik berdaya tinggi yang kompatibel | Flaw detector atau thickness gauge sesuai probe | Instrumen EMAT dan sensor khusus |
DCUT tepat dipertimbangkan ketika penggunaan couplant cair menjadi kendala, tetapi aplikasi masih membutuhkan fleksibilitas transduser piezoelektrik. Pilihan akhir tetap mengikuti material, temperatur, kondisi permukaan, geometri, target indikasi, dan kecepatan inspeksi.
Data yang Dibutuhkan untuk Menentukan Konfigurasi
Sebelum memilih Contact, Flexible, Wheel, atau Remote DCUT, siapkan informasi berikut:
- jenis dan kelas material yang akan diperiksa;
- ketebalan nominal, ketebalan minimum, dan rentang pengukuran;
- bentuk komponen, radius, serta ruang yang tersedia untuk probe;
- kondisi permukaan, pelapis, kekasaran, dan temperatur;
- target pengukuran ketebalan, korosi, cacat material, atau sambungan las;
- kebutuhan pembacaan satu titik, pemindaian linear, atau inspeksi otomatis;
- jumlah channel, kecepatan inspeksi, dan keluaran data yang diharapkan;
- instrumen, scanner, encoder, atau sistem kontrol yang sudah tersedia.
Data tersebut membantu menentukan frekuensi probe, kebutuhan delay line, instrumen, kabel, scanner, serta metode validasi. Untuk aplikasi baru, pengujian pada benda uji representatif membantu memastikan kualitas sinyal sebelum konfigurasi diterapkan secara lebih luas.
Pertimbangan Sebelum Memilih DCUT
DCUT bekerja melalui kontak mekanis, sehingga tekanan dan orientasi sensor perlu dijaga konsisten. Kondisi material, pelapis, radius, dan kekasaran dapat memengaruhi kualitas kopling serta keterulangan hasil.
Nilai akurasi, ketebalan minimum, temperatur permukaan, dan kecepatan pemindaian merupakan performa dari keseluruhan sistem, bukan hanya transduser. Parameter tersebut ditetapkan setelah sensor, instrumen, kalibrasi, dan prosedur inspeksi dipilih.
Seperti metode ultrasonic testing lainnya, DCUT memerlukan personel yang memahami kalibrasi, pemindaian, interpretasi sinyal, dan kriteria penerimaan. Hasilnya dievaluasi menurut standar atau prosedur teknis yang berlaku.
Harga Innerspec DCUT dan Informasi Penawaran
Harga Innerspec DCUT dipengaruhi oleh jenis dan frekuensi transduser, instrumen, jumlah channel, kabel, adapter, scanner, encoder, perangkat lunak, serta kebutuhan integrasi. Karena sistemnya dapat dikonfigurasi, penawaran disusun berdasarkan aplikasi, bukan hanya nama probe.
Tim Fortest dapat membantu mengevaluasi kebutuhan pengukuran ketebalan, deteksi cacat, inspeksi sambungan las, maupun pemindaian produksi. Dengan data material, geometri, kondisi permukaan, target inspeksi, dan sistem yang sudah tersedia, konfigurasi yang direkomendasikan dapat lebih tepat dari sisi fungsi maupun investasi.
Innerspec DCUT relevan untuk tim NDT, integritas aset, pemeliharaan, pengendalian mutu, laboratorium, EPC, dan integrator sistem. Hubungi tim Fortest untuk mendiskusikan aplikasi dan mendapatkan penawaran Innerspec DCUT sesuai kebutuhan inspeksi Anda.
Aplikasi
- ✓ Pengukuran ketebalan ultrasonik tanpa gel atau couplant cair
- ✓ Deteksi cacat pada material logam dan non-logam
- ✓ Inspeksi sambungan las dengan konfigurasi probe dan prosedur yang sesuai
- ✓ Pengukuran pada ruang sempit serta permukaan melengkung menggunakan Flexible DCUT
- ✓ Pemindaian linear pada plate, pipe, dan tube menggunakan Wheel DCUT
- ✓ Inspeksi titik pada area sulit dijangkau menggunakan Remote DCUT dan batang ekstensi
- ✓ Integrasi dengan scanner, positioner, encoder, dan sistem inspeksi multi-channel
