Sylvatest 4

Kondisi kayu struktural sering tidak bisa dipastikan hanya dari pemeriksaan visual. Balok dapat terlihat utuh tetapi mengalami penurunan kualitas mekanis, log dapat memiliki variasi kualitas sebelum diproses, dan pohon berdiri dapat menyimpan degradasi internal yang tidak langsung terlihat dari luar.

Sylvatest 4 membantu pekerjaan inspeksi seperti ini dengan metode ultrasonic non-destructive testing. Alat ini memakai sepasang transducer wireless Bluetooth untuk mengukur waktu rambat gelombang ultrasonik di dalam kayu, lalu data diproses melalui Sylvius App sesuai aplikasi yang dipilih.

Dengan pendekatan ini, Sylvatest 4 relevan untuk konsultan struktur, engineer kayu, laboratorium pengujian, timber processor, pemilik bangunan, pengelola aset, dan tim QC yang perlu menilai kualitas kayu tanpa mengambil sampel destruktif dari elemen utama.

Tantangan Inspeksi Kayu Struktural

Pemeriksaan kayu membutuhkan pendekatan yang berbeda dari beton atau baja. Kayu adalah material alami, sehingga variasi species, arah serat, kadar air, retak, mata kayu, biodegradasi, dan kondisi pemakaian dapat memengaruhi interpretasi teknis.

Visual check tidak selalu cukup. Retak, perubahan warna, atau kerusakan permukaan dapat membantu screening awal, tetapi tidak selalu menjawab kondisi mekanis material. Pada struktur eksisting, engineer sering membutuhkan data tambahan sebelum menentukan prioritas perkuatan, penggantian, atau monitoring.

Kualitas log dan timber perlu dibaca sebelum diproses. Untuk sawmill, timber processor, atau QC material, grading awal membantu memilah material yang lebih sesuai untuk aplikasi struktural, non-struktural, atau penggunaan lain dengan kebutuhan mekanis lebih rendah.

Pohon berdiri dan tiang kayu punya risiko internal. Degradasi di dalam batang atau variasi kualitas pada utility wood pole dapat memengaruhi reliability aset. Metode radial atau longitudinal membantu membaca indikasi kondisi internal tanpa menebang atau memotong material terlebih dahulu.

Hasil harus mengikuti protokol yang konsisten. Pengukuran kayu sangat bergantung pada posisi transducer, jarak ukur, mode pengukuran, kontak probe, species, dan moisture content. Karena itu, alat perlu dipakai oleh user yang memahami metode pengukuran dan batas interpretasinya.

Sylvatest 4: Ultrasonic NDT untuk Wood Quality Assessment

Sylvatest 4 adalah generasi keempat dari perangkat Sylvatest untuk penilaian kualitas kayu. Teknologi ini berbasis pengukuran propagation speed of low-frequency ultrasonic waves pada material kayu.

Dalam satu pengukuran, transducer emitter mengirimkan gelombang ultrasonik, sementara transducer receiver menangkap sinyal yang melewati kayu. Sistem mengukur time of flight dan merekam peak energy gelombang yang ditransmisikan. Data tersebut kemudian dikirim ke Sylvius App untuk pengumpulan dan interpretasi.

Perangkat ini bekerja secara wireless melalui Bluetooth. Transducer dikelola dari smartphone atau handheld computer yang menjalankan Sylvius, sehingga workflow lapangan lebih ringkas dibanding perangkat berkabel.

Fitur dan Keunggulan

Wireless Bluetooth Transducers

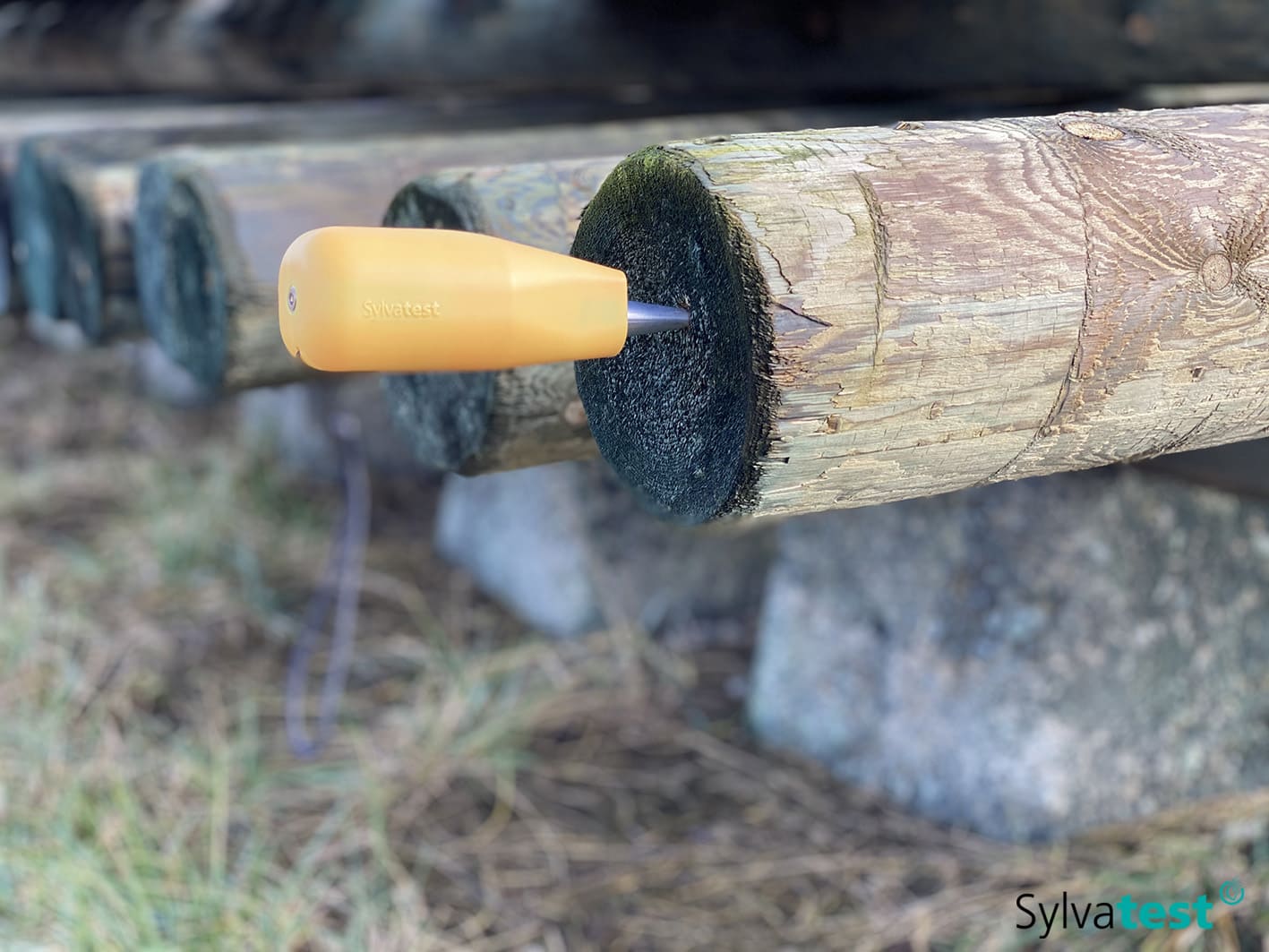

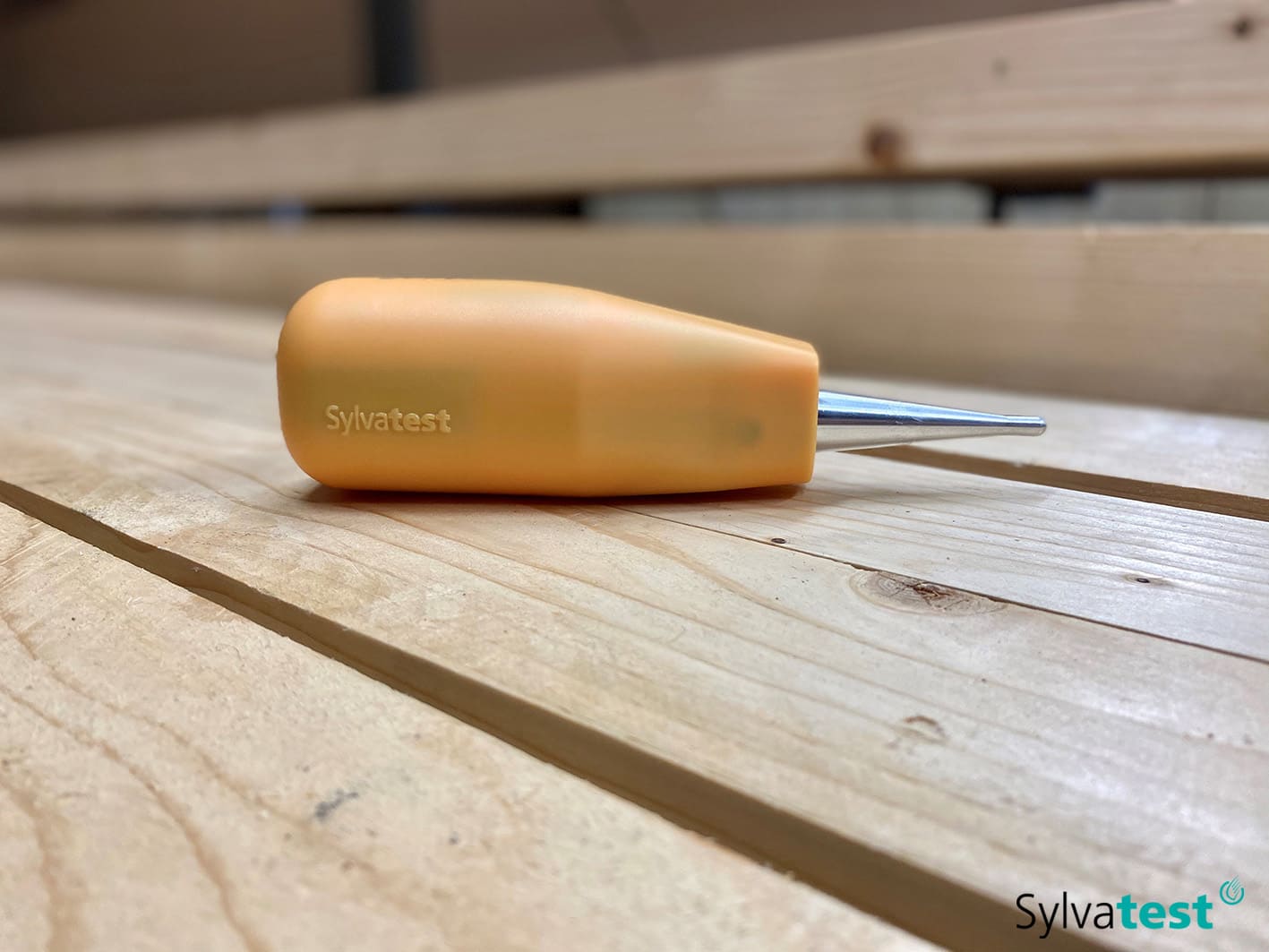

Sylvatest 4 menggunakan sepasang transducer wireless yang berkomunikasi melalui Bluetooth. Operator tidak perlu mengatur kabel panjang di sekitar balok, log, tiang, atau batang pohon, sehingga pengukuran lebih praktis di area kerja lapangan.

Transducer terdiri dari unit master dan slave. Master terhubung ke handheld device atau smartphone yang menjalankan Sylvius, sementara pengukuran dikendalikan melalui aplikasi.

Sylvius App untuk Data Collection dan Interpretasi

Sylvius App digunakan untuk mengelola transducer, menjalankan pengukuran, mengumpulkan data, dan menampilkan hasil sesuai jenis inspeksi. Sylvius Generic mendukung project type seperti trunk, log, structural frame, standing tree, dan analysis.

Untuk longitudinal measurement, data time-of-flight dapat digunakan untuk menghitung parameter seperti ultrasound speed, MOE, MOR, dan evaluated mechanical strength class sesuai species dan parameter yang diisi. Untuk standing tree, Sylvius membantu menampilkan estimasi degradasi berdasarkan radial measurement.

Longitudinal, Radial, dan Comparative Measurement

Pengukuran longitudinal digunakan untuk membaca performa mekanis kayu struktural mengikuti arah serat. Mode ini relevan untuk beam, glulam, log, pole, dan elemen kayu lain yang perlu dinilai kapasitas materialnya.

Pengukuran radial digunakan pada pohon berdiri untuk membaca indikasi degradasi batang. Comparative measurement dapat dipakai untuk aplikasi khusus, misalnya investigasi singularities, cracks, glue planes, atau kebutuhan R&D dengan protokol yang didefinisikan lebih dulu.

Mendukung Pengukuran Direct dan Indirect

Pada kayu struktural, pengukuran direct dilakukan saat dua transducer dapat ditempatkan saling berhadapan pada satu sumbu. Ini menjadi pilihan utama saat akses memungkinkan.

Untuk bangunan eksisting, ujung elemen kayu tidak selalu dapat diakses. Dalam kondisi seperti ini, pengukuran indirect dapat dilakukan dengan transducer pada sisi yang sama dan sudut tertentu sesuai petunjuk pengoperasian.

Paket Lapangan Lengkap

Paket resmi Sylvatest 4 mencakup pair of transducers, Sylvius App, conic drill, charging cables, dan carrying case. Conic drill dipakai untuk membantu coupling antara transducer dan kayu agar kontak pengukuran lebih konsisten.

Transducer menggunakan rechargeable battery via USB. Pada kondisi baterai penuh dan suhu 20 C, autonomy perangkat dapat mencapai hingga 8 jam.

Range Pengukuran untuk Berbagai Elemen Kayu

Berdasarkan user guide resmi, Sylvatest 4 mendukung longitudinal measurement sampai 15 m, transversal measurement sampai 2 m, dan radial measurement sampai 1 m. Dalam kasus tertentu penggunaan di luar range tersebut bisa dipertimbangkan, tetapi perlu diperiksa sesuai kondisi dan protokol.

Range ini membuat Sylvatest 4 relevan untuk inspeksi balok panjang, log, pole, standing tree, dan komponen kayu struktural lain yang membutuhkan pembacaan non-destructive.

Aplikasi Sylvatest 4 di Lapangan

Mechanical Grading Kayu Struktural

Sylvatest 4 dapat digunakan untuk mengevaluasi properti mekanis kayu struktural melalui longitudinal measurement. Pengukuran dapat dilakukan pada profil persegi seperti beams, sawn timber, dan glulam, maupun profil bulat seperti log dan pole.

Untuk species yang didukung, data Sylvatest 4 dapat diterjemahkan menjadi kelas kekuatan mekanis menurut standar yang relevan di sistem yang digunakan, misalnya EN 338 untuk konteks Eropa. Untuk proyek di Indonesia, interpretasi tetap perlu disesuaikan dengan acuan teknis dan persyaratan engineer atau laboratorium.

Building Expertise untuk Struktur Kayu

Pada bangunan eksisting, Sylvatest 4 membantu inspeksi komponen kayu dari slab, frame, balok, sampai elemen glulam. Data hasil pengukuran dapat menjadi salah satu dasar untuk menentukan prioritas maintenance, reinforcement, atau penggantian elemen.

Metode indirect berguna ketika akses ke ujung elemen terbatas, misalnya pada balok yang sudah tertanam atau bagian struktur yang sulit dibongkar.

Standing Tree Diagnostic

Untuk pohon berdiri, Sylvatest 4 dapat digunakan dengan radial measurement, yaitu pengukuran tegak lurus terhadap arah serat kayu. Tujuannya adalah membaca indikasi degradasi pada area batang yang diperiksa.

Sylvius dapat menampilkan hasil dalam bentuk estimasi degradation ratio berdasarkan perbandingan dengan pohon sehat pada species dan diameter yang sepadan.

Quality Management untuk Utility Wood Pole

Sylvatest 4 juga relevan untuk quality management pada telecom atau utility new wood poles sebelum pemasangan jaringan. Pemeriksaan ini membantu memilah pole berdasarkan performa mekanis yang lebih objektif sebelum aset digunakan di lapangan.

Untuk workflow khusus seperti Luxpole, data Sylvatest 4 dapat dianalisis dengan konsep pemeringkatan pole sesuai kebutuhan pengelolaan jaringan.

Comparative Measurement dan Aplikasi Khusus

Untuk aplikasi khusus, Sylvatest 4 dapat digunakan dalam comparative measurement dengan protokol yang harus dibuat secara presisi dan reproducible. Contohnya adalah evaluasi glue planes pada engineered wood, investigasi cracks, grain quality pada standing tree, atau kebutuhan R&D.

Pada mode seperti ini, parameter seperti species, moisture content, jarak transducer, dan cara pemasangan probe perlu dikendalikan dengan ketat agar data bisa dibandingkan secara bermakna.

Spesifikasi Teknis

Batas Penggunaan yang Perlu Diperhatikan

Sylvatest 4 adalah alat teknis untuk user yang terlatih. User guide resmi menegaskan bahwa dokumen petunjuk tidak menggantikan training penggunaan teknologi, dan pengguna perlu memahami metode yang dipakai sebelum hasil dijadikan dasar keputusan.

Lingkungan pengukuran juga perlu diperhatikan. Sylvatest 4 sebaiknya digunakan pada lingkungan yang bebas dari noise dan vibration, disimpan pada tempat kering, temperate, berventilasi, dan terlindung dari UV. Setelah digunakan di area lembap, transducer perlu dibersihkan dan disimpan di area kering.

Untuk pekerjaan proyek, hasil Sylvatest 4 sebaiknya dipadukan dengan inspeksi visual, data material, moisture content, dokumentasi struktur, standar yang berlaku, dan pertimbangan engineer yang bertanggung jawab.

Siapa yang Cocok Menggunakan Sylvatest 4?

Sylvatest 4 cocok untuk konsultan struktur, timber engineer, laboratorium pengujian, timber processor, pengelola aset, utility company, kontraktor restorasi, building inspector, dan tim QC yang perlu menilai kualitas kayu dengan metode non-destructive.

Produk ini relevan untuk inspeksi balok kayu, glulam, log, pole, struktur kayu eksisting, pohon berdiri, dan kebutuhan quality assessment material kayu. Jika tim Anda perlu memilih alat untuk NDT kayu, grading timber, atau evaluasi struktur kayu tanpa mengambil sampel destruktif, Sylvatest 4 dapat menjadi pilihan yang tepat untuk dibahas lebih lanjut.

Hubungi tim Fortest untuk diskusi aplikasi Sylvatest 4, kebutuhan inspeksi kayu, ketersediaan unit, dukungan penggunaan, dan penawaran harga sesuai kebutuhan proyek Anda.
