HC-U91 Concrete Ultrasonic Tester

Retak pada beton, rongga di dalam elemen struktur, atau hasil grouting yang tidak penuh sering tidak bisa dinilai hanya dari permukaan. Pada proyek gedung, jembatan, pabrik, atau elemen pracetak, tim teknis membutuhkan data non-destructive untuk memahami kondisi internal sebelum menentukan tindakan perbaikan, pembukaan beton, atau investigasi lanjutan.

HC-U91 Concrete Ultrasonic Tester dirancang untuk kebutuhan inspeksi seperti ini. Instrumen ini menggunakan teknologi ultrasonik dan microscopic imaging untuk membantu mendeteksi cacat internal beton, kedalaman retak, lebar retak, dan indikasi kuat beton pada material non-logam seperti beton, graphite, dan nylon.

Dengan dual channel ultrasonic testing, layar sentuh 10.1 inci, pembacaan otomatis first wave arrival time dan amplitude, serta software PC untuk analisis data dan laporan, HC-U91 cocok untuk konsultan struktur, laboratorium pengujian, kontraktor, building inspector, dan tim maintenance yang membutuhkan alat NDT beton yang lebih lengkap dari sekadar pembacaan permukaan.

Tantangan Inspeksi Beton yang Tidak Terlihat dari Permukaan

Pemeriksaan visual sering menjadi langkah awal, tetapi tidak selalu cukup untuk menjawab kondisi struktur. Retak yang terlihat di permukaan belum tentu menggambarkan kedalaman sebenarnya, sementara rongga atau cacat internal dapat berada di dalam elemen tanpa tanda yang jelas.

Retak perlu diukur, bukan hanya difoto. Pada investigasi struktur, lebar dan kedalaman retak membantu engineer menilai tingkat kerusakan dan menentukan apakah retak bersifat permukaan, berkembang ke dalam, atau perlu dipantau lebih lanjut.

Cacat internal tidak selalu tampak dari luar. Honeycomb, void, delaminasi, atau grouting yang tidak penuh dapat memengaruhi performa elemen beton. Pengujian ultrasonik membantu membaca indikasi kondisi internal tanpa langsung merusak elemen.

Data kuat beton perlu konteks tambahan. Untuk assessment, metode ultrasonic rebound composite dapat membantu memberikan indikasi kuat beton dengan pendekatan yang menggabungkan data ultrasonik dan rebound dalam satu workflow pengujian.

Laporan teknis harus mudah dipertanggungjawabkan. Pekerjaan inspeksi biasanya membutuhkan penyimpanan titik ukur, waveform, parameter, dan hasil analisis yang bisa diproses menjadi laporan untuk owner, kontraktor, auditor, atau engineer perencana.

HC-U91: Concrete Ultrasonic Tester untuk NDT Beton

HC-U91 adalah concrete ultrasonic detector berbasis sistem Android dengan dual channel. Alat ini dapat digunakan untuk pengukuran time-of-flight, amplitude, dan waveform pada pengujian ultrasonik beton, sekaligus mendukung fungsi microscopic imaging untuk pengukuran crack width.

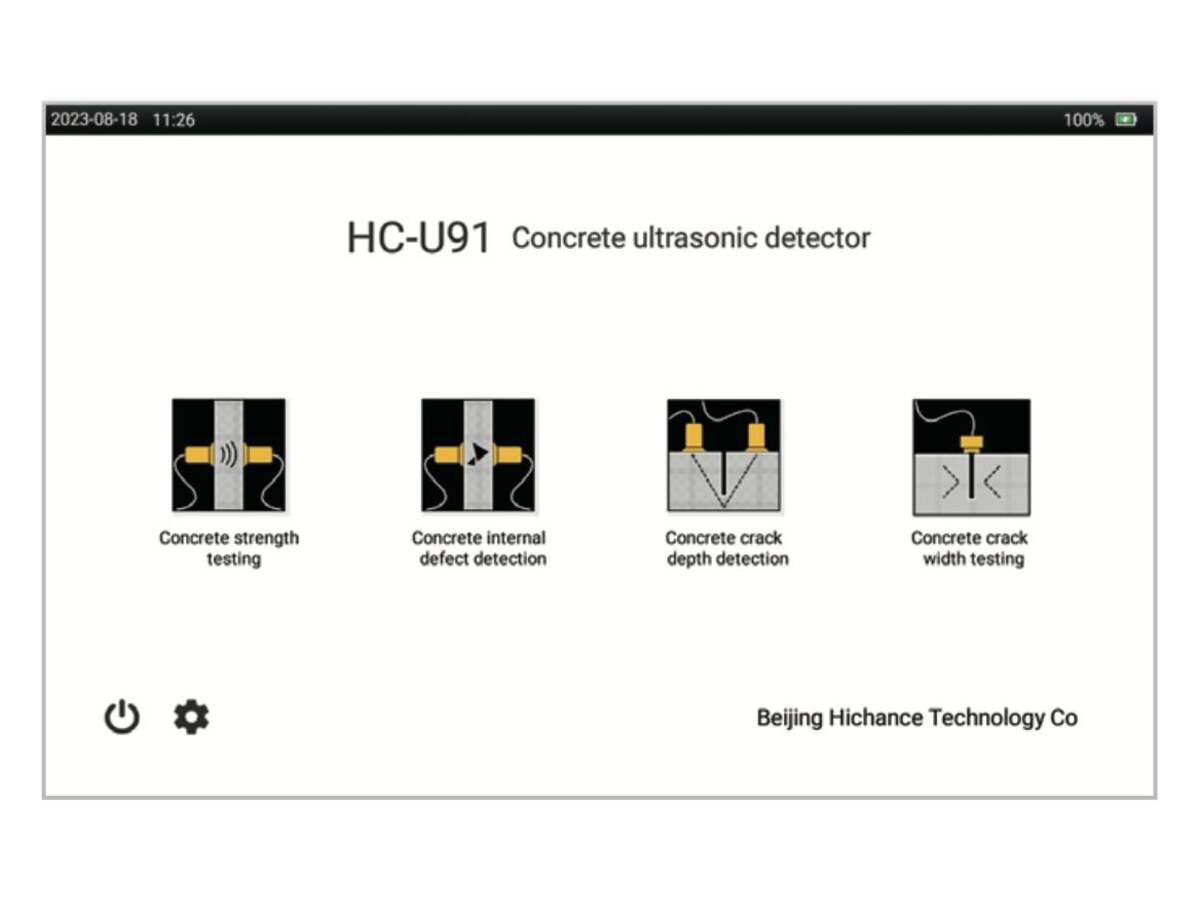

Dalam brosur produk, HC-U91 diposisikan sebagai perangkat four-in-one untuk strength, defect, depth, dan width measurement. Artinya satu unit dapat mendukung deteksi cacat internal, pengukuran kedalaman retak, pengukuran lebar retak, serta pengujian indikasi kuat beton menggunakan ultrasonic rebound composite method.

Instrumen ini juga dapat digunakan untuk memeriksa grouting fullness pada bottom joint prefabricated shear wall di bangunan prefabrikasi. Aplikasi ini relevan ketika kualitas sambungan pracetak perlu diverifikasi tanpa pembongkaran langsung.

Fitur dan Keunggulan

Four-in-One untuk Strength, Defect, Depth, dan Width

HC-U91 menggabungkan beberapa kebutuhan inspeksi beton dalam satu instrumen. Tim lapangan dapat menggunakan alat yang sama untuk mendukung pengujian indikasi kuat beton, deteksi cacat internal, pengukuran kedalaman retak, dan pengukuran lebar retak.

Pendekatan ini membantu mengurangi kebutuhan membawa banyak perangkat berbeda saat pekerjaan inspeksi mencakup beberapa jenis pengujian pada lokasi yang sama.

Automatic First Wave Arrival Reading

Pada pengujian ultrasonik, penentuan first wave arrival time sangat penting karena memengaruhi perhitungan kecepatan rambat dan interpretasi data. HC-U91 mendukung pembacaan otomatis first wave arrival time dan amplitude, sehingga operator tidak harus selalu melakukan interpretasi manual dari awal.

Jika kondisi sinyal membutuhkan koreksi, operator tetap dapat melakukan manual adjustment of time-of-flight line untuk memperoleh hasil yang lebih akurat.

Layar Sentuh 10.1 Inci untuk Pembacaan Lapangan

HC-U91 menggunakan 10.1-inch high-brightness touch screen dengan resolusi 1280 x 800 pixels dan brightness yang dapat diatur. Layar besar membantu operator melihat waveform, tabel data, menu pengujian, dan hasil pengukuran dengan lebih jelas di lapangan.

Antarmuka layar sentuh membuat proses setting parameter dan review data lebih cepat dipelajari, terutama saat tim harus berpindah antar mode pengujian.

Waveform Editing Selama Pengujian

Selama pengujian, data waveform tidak hanya direkam secara pasif. HC-U91 mendukung playback, overwrite, dan deletion pada measurement point yang tersimpan.

Fitur ini berguna ketika operator perlu memeriksa ulang kualitas sinyal, mengganti titik data yang tidak valid, atau merapikan dataset sebelum diproses lebih lanjut di software analisis.

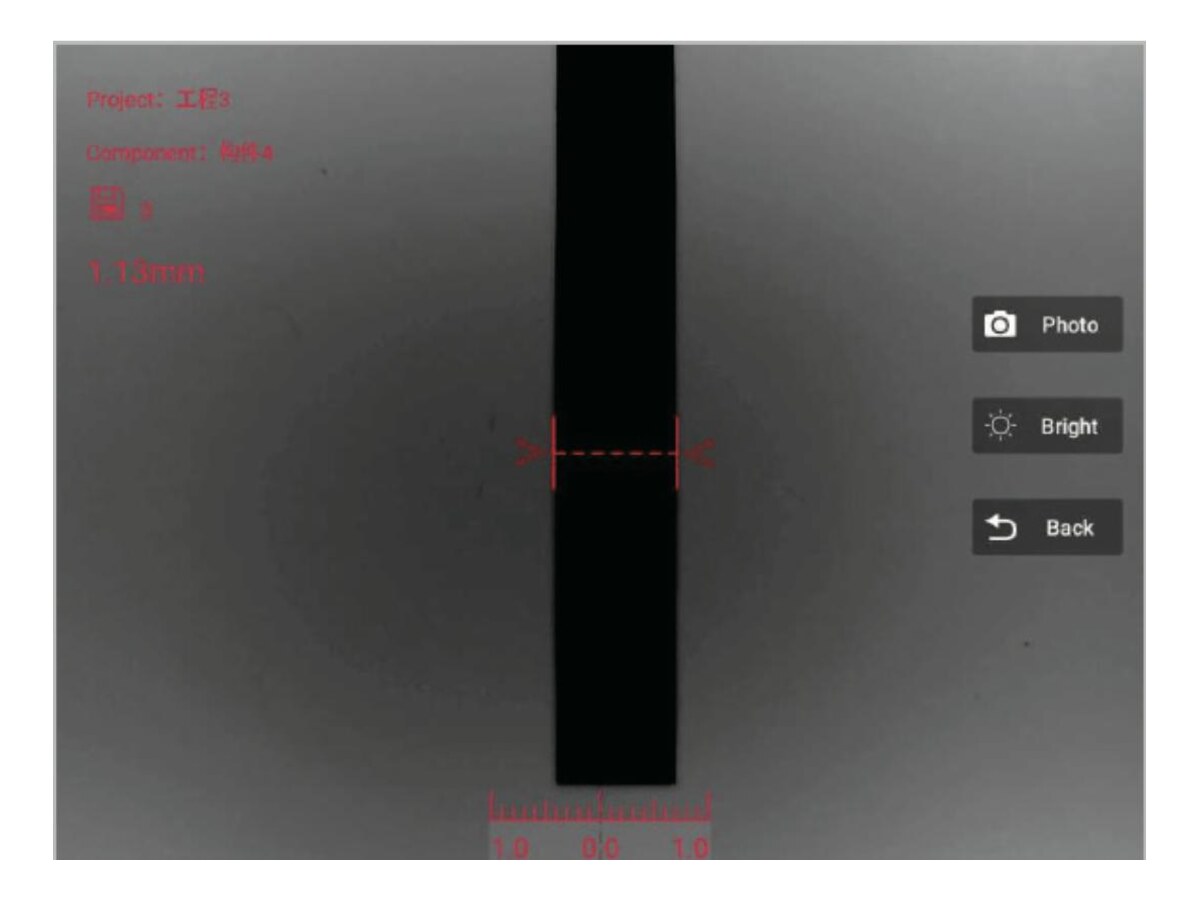

Crack Width Measurement dengan Microscopic Imaging

Untuk pengukuran lebar retak, HC-U91 dilengkapi microscopic imaging probe. Range pengukuran crack width adalah 0-10 mm dengan precision 0.01 mm.

Sistem mendukung AI oblique crack automatic reading, horizontal reading, dan manual reading. Ini membantu operator menangani bentuk retak yang tidak selalu lurus atau ideal di permukaan beton.

Portable dengan Daya Kerja Lebih dari 8 Jam

Unit host HC-U91 memiliki bobot sekitar 1.8 kg dengan dimensi 283 x 216 x 41 mm. Desain low-power mendukung continuous working time lebih dari 8 jam, sehingga alat cocok untuk inspeksi harian di proyek, fasilitas industri, maupun bangunan eksisting.

Data dapat disimpan pada built-in electronic hard disk 16G dan USB drive. Transfer data mendukung dedicated USB drive dan WIFI, sementara software PC membantu analisis, pemrosesan, serta report printing.

Aplikasi HC-U91 di Lapangan

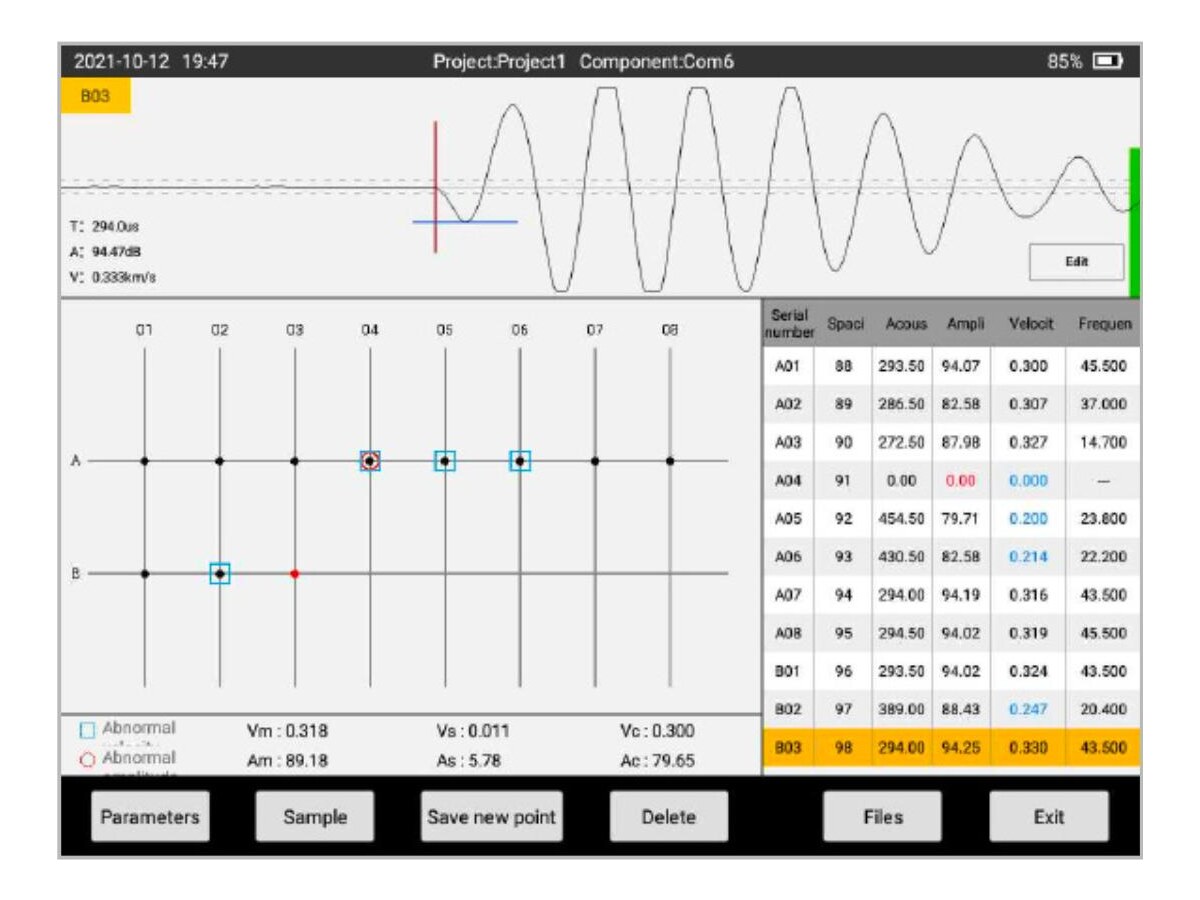

Deteksi Cacat Internal Beton

HC-U91 membantu membaca indikasi perubahan kondisi internal beton melalui pengujian ultrasonik. Aplikasi ini relevan untuk investigasi void, area tidak homogen, dugaan honeycomb, atau indikasi cacat yang tidak tampak jelas di permukaan.

Pengukuran Kedalaman Retak

Retak yang terlihat di permukaan perlu dipahami kedalamannya sebelum tindakan perbaikan dipilih. HC-U91 mendukung crack depth measurement range 5-500 mm, sehingga dapat digunakan sebagai bagian dari assessment retak pada elemen struktur.

Pengukuran Lebar Retak

Dengan microscopic imaging probe, HC-U91 dapat mengukur crack width pada range 0-10 mm. Data ini membantu dokumentasi retak, pemantauan perubahan kondisi, dan pembuatan laporan inspeksi yang lebih terukur.

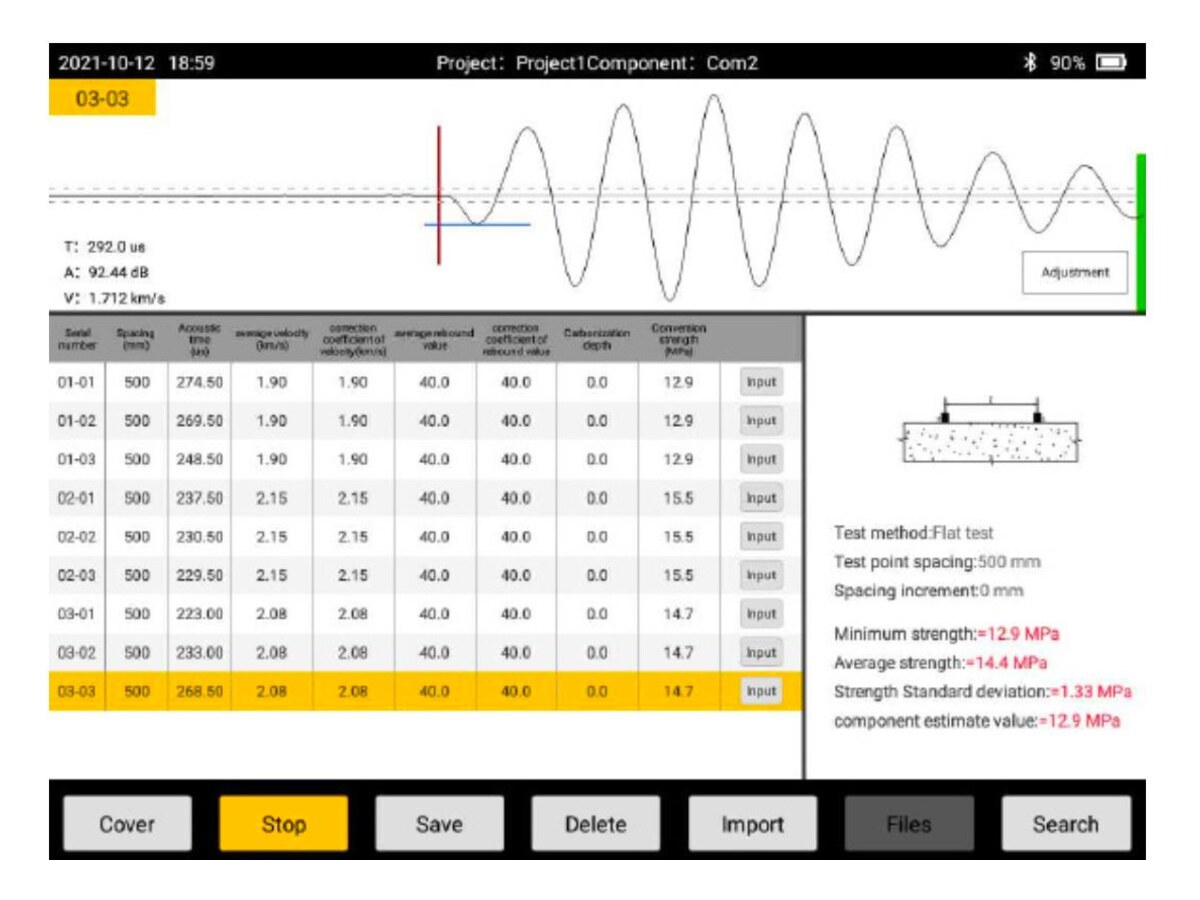

Uji Indikasi Kuat Beton

HC-U91 mendukung ultrasonic rebound composite method untuk pengujian indikasi kuat beton. Untuk penggunaan proyek, metode, korelasi, dan interpretasi hasil tetap perlu disesuaikan dengan standar atau prosedur teknis yang digunakan oleh engineer/laboratorium.

Inspeksi Grouting pada Prefabricated Shear Wall

Pada bangunan assembled atau prefabricated, kualitas grouting pada bottom joint shear wall dapat menjadi titik kritis. HC-U91 dapat digunakan untuk membantu memeriksa grouting fullness pada sambungan tersebut tanpa pembongkaran langsung.

Spesifikasi Teknis

Siapa yang Cocok Menggunakan HC-U91?

HC-U91 cocok untuk konsultan struktur, laboratorium pengujian material, kontraktor, building inspector, tim NDT, facility maintenance, dan owner proyek yang perlu mengevaluasi kondisi beton tanpa pembongkaran langsung.

Produk ini relevan untuk gedung, jembatan, pabrik, basement, infrastruktur, precast building, dan investigasi struktur eksisting. Jika tim Anda perlu mengukur retak, memeriksa cacat internal, mendukung pengujian UPV beton, atau menyiapkan laporan inspeksi teknis, HC-U91 dapat menjadi pilihan concrete ultrasonic tester yang praktis untuk pekerjaan lapangan.

Hubungi tim Fortest untuk diskusi aplikasi HC-U91, kebutuhan inspeksi beton, konfigurasi transducer/probe, ketersediaan unit, dan penawaran harga sesuai kebutuhan proyek Anda.
