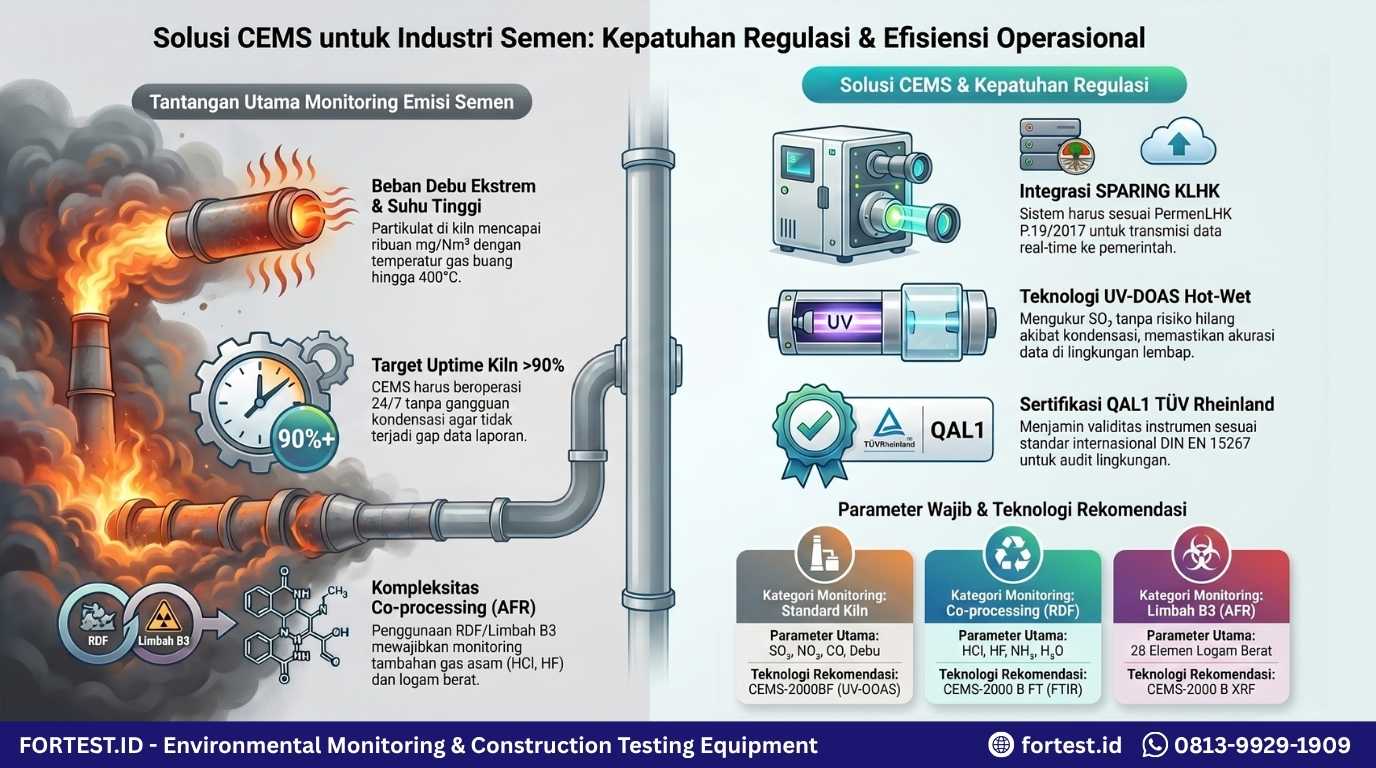

CEMS untuk Pabrik Semen

Pabrik semen adalah salah satu fasilitas industri dengan profil emisi paling kompleks di Indonesia. Bukan hanya soal volume — kombinasi debu partikulat beban tinggi, gas asam dari pembakaran, dan potensi logam berat dari bahan bakar alternatif menjadikan monitoring emisi di sektor ini jauh lebih menuntut dibanding industri lain.

Masalahnya, banyak pabrik semen masih mengoperasikan sistem CEMS yang awalnya dipilih berdasarkan harga terendah — bukan kesesuaian teknis. Hasilnya: sensor yang sering drift di lingkungan berdebu, data gap saat pemeliharaan, dan kesulitan membuktikan kepatuhan saat ada inspeksi KLHK. Fortest.id siap membantu tim lingkungan, engineering, procurement, dan manajemen pabrik semen memahami apa yang benar-benar dibutuhkan dari sistem CEMS — mulai dari desain teknis, pemilihan analyzer, instalasi, commissioning, normalisasi, upgrade sistem existing, hingga integrasi data ke SISPEK KLHK sebelum keputusan investasi dibuat.

Kenapa Monitoring Emisi di Pabrik Semen Lebih Kompleks?

Di pabrik semen, sumber emisi utama adalah rotary kiln — unit pembakaran yang beroperasi pada suhu 1.400–1.500°C selama 24 jam penuh, 300+ hari dalam setahun. Dari kiln inilah sebagian besar emisi SO₂, NOₓ, CO, dan debu dihasilkan. Namun cerobong kiln bukan satu-satunya titik yang perlu diperhatikan:

• Preheater tower & calciner — zona dengan suhu dan kadar gas yang berfluktuasi, terutama saat ada perubahan bahan bakar
• Clinker cooler — beban partikulat sangat tinggi dari klinker panas
• Raw mill & finish mill (inline/offline) — bisa menggunakan gas buang kiln, sehingga ikut membawa emisi
• Bypass stack — aktif saat kadar klorida atau alkali di kiln terlalu tinggi

Sistem CEMS yang dirancang untuk industri ini harus mampu bertahan dan memberikan data yang valid di semua kondisi tersebut — bukan hanya saat kondisi ideal.

Regulasi CEMS dan Baku Mutu Emisi Pabrik Semen di Indonesia

Pabrik semen di Indonesia wajib memenuhi baku mutu emisi udara berdasarkan PermenLHK No. P.19/MENLHK/SETJEN/KUM.1/2/2017, yang menetapkan ambang batas spesifik untuk SO₂, NOₓ, CO, dan debu dari cerobong kiln semen. Ini bukan regulasi generik industri — ada parameter dan nilai baku mutu yang khusus didesain untuk karakteristik proses semen.

Selain baku mutu, PermenLHK No. 13 Tahun 2021 mengatur integrasi data CEMS ke SISPEK (Sistem Informasi Pemantauan Emisi Industri Secara Terus Menerus) milik KLHK. Dalam praktiknya, data dari CEMS perlu melewati DAS dan/atau DIS, dikirim dengan format dan interval yang sesuai, serta membawa status data yang valid setelah proses QA/QC.

Konsekuensi dari ketidakpatuhan tidak main-main: teguran tertulis, denda administratif, hingga rekomendasi pencabutan izin lingkungan — yang berujung pada penghentian operasional pabrik.

Jika tim Anda sedang mengevaluasi kewajiban CEMS pabrik semen, menyiapkan audit KLHK, atau memastikan data emisi dapat diterima SISPEK, Fortest.id dapat membantu melakukan review awal terhadap parameter, titik ukur, kesiapan DAS/DIS, dan kesiapan sistem pelaporan.

Catatan untuk Pabrik yang Sudah Menjalankan Co-processing

Jika pabrik Anda menggunakan RDF (Refuse-Derived Fuel), SRF (Solid Recovered Fuel), atau limbah B3 sebagai bahan bakar alternatif (AFR), cakupan monitoring emisi perlu dievaluasi ulang. Selain HCl, HF, NH₃, dan logam berat seperti Pb, Hg, Cd, Cr, dan As, skenario tertentu juga perlu memperhatikan merkuri/Hg, TOC atau THC, serta PCDD/F (dioxin dan furan) sesuai izin, dokumen lingkungan, dan arahan regulator. Banyak sistem CEMS existing di pabrik semen Indonesia belum dikonfigurasi untuk ini — dan upgrade mendadak saat ada audit bisa sangat mahal dan memakan waktu.

Integrasi CEMS Pabrik Semen ke SISPEK KLHK

Integrasi CEMS ke SISPEK bukan hanya pekerjaan software. Di lapangan, tim perlu memastikan data dari analyzer, dust monitor, flow meter, sensor temperatur, tekanan, dan kelembaban masuk ke DAS (Data Acquisition System) secara benar sebelum diteruskan oleh DIS (Data Interfacing System) ke server KLHK.

Beberapa titik yang perlu diperiksa sejak awal:

• Kode cerobong dan sumber emisi — harus konsisten dengan data teknis, dokumen lingkungan, dan pelaporan perusahaan
• Parameter dan range pengukuran — harus sesuai dengan sumber emisi kiln, cooler, bypass stack, raw mill, atau skenario co-processing
• Formula koreksi dan normalisasi data — termasuk koreksi O₂, basis kering/basah, temperatur, tekanan, flow, dan satuan pelaporan
• Quality flag dan status valid data — agar data yang dikirim ke SISPEK dapat dipertanggungjawabkan saat audit
• Koneksi jaringan dan interval pengiriman — termasuk uji konektivitas SISPEK, kestabilan komunikasi, dan fallback saat koneksi terganggu
• Dokumentasi commissioning — mencakup konfigurasi DAS/DIS, logsheet, hasil pengujian, dan catatan troubleshooting

Jika sistem existing sering mengalami data CEMS tidak terkirim SISPEK, data ditolak, timestamp tidak sinkron, atau quality flag tidak sesuai, masalahnya belum tentu ada di analyzer. Sering kali akar masalah berada pada konfigurasi DAS/DIS, formula data, mapping parameter, atau prosedur validasi sebelum data dikirim.

Masalah Umum CEMS Pabrik Semen: Data Gap, Drift Sensor, dan Error SISPEK

Sebelum bicara solusi, ada baiknya mengenali tanda-tanda bahwa sistem CEMS yang ada perlu ditinjau ulang:

Data SO₂ terlihat lebih rendah dari estimasi proses? Kemungkinan besar ini terjadi pada sistem berbasis NDIR cold-dry — sampel gas didinginkan sebelum dianalisis, dan SO₂ larut dalam kondensat sebelum mencapai sensor. Hasilnya: pengukuran under-report emisi aktual. Di lingkungan berdebu tinggi seperti kiln semen, kondensasi ini hampir tidak bisa dihindari pada sistem cold-dry konvensional.

Kalibrasi harus dilakukan setiap minggu karena sensor terus drift? Ini indikasi bahwa instrumen tidak kompatibel dengan kondisi lingkungan. Frekuensi kalibrasi tinggi bukan hanya mahal dari sisi gas kalibrasi dan tenaga kerja — setiap sesi kalibrasi berpotensi menciptakan data gap dalam laporan SISPEK.

DAS/DIS sering mengirim error atau data ditolak sistem SISPEK? Konfigurasi DAS atau DIS yang tidak sesuai spesifikasi KLHK adalah masalah teknis yang sering ditemukan saat commissioning sistem baru, normalisasi CEMS existing, maupun saat ada perubahan persyaratan dari regulator.

CEMS sering alarm, tersumbat debu, atau menghasilkan data tidak stabil? Ini biasanya terjadi ketika desain probe, jalur sampling, dust monitor, atau sistem conditioning tidak disesuaikan dengan karakter kiln semen. Gejala seperti data CEMS tidak valid, SO₂ lebih rendah dari estimasi proses, laju alir tidak konsisten, dan downtime berulang adalah sinyal bahwa sistem perlu diaudit atau di-upgrade sebelum menjadi temuan saat inspeksi.

Rekomendasi Sistem CEMS untuk Kiln, Cooler, dan Co-processing Pabrik Semen

Konfigurasi Standar: CEMS-2000BF untuk Kiln Bahan Bakar Konvensional

Untuk monitoring emisi kiln semen dengan bahan bakar batu bara atau gas alam, sistem CEMS-2000BF adalah konfigurasi yang paling komprehensif. Sistem ini bekerja dengan prinsip hot-wet — gas sampel tidak didinginkan, sehingga SO₂ tidak hilang akibat kondensasi dan data yang dihasilkan mencerminkan emisi aktual di cerobong.

Komponen terintegrasi dalam satu sistem:

• OMA-2000 — Analyzer SO₂ dan NOₓ berbasis teknologi UV-DOAS, tidak terpengaruh interferensi gas lain, tanpa kebutuhan kalibrasi gas harian
• Modul NDIR — Pengukuran CO dan CO₂; CO kritis untuk memantau efisiensi pembakaran kiln secara real-time
• Sensor Zirconia — O₂ in-situ sebagai referensi koreksi baku mutu
• LDM-100 — Dust monitor in-situ untuk partikulat, tanpa kontak langsung dengan gas kotor
• TPF-100 — Modul fisik untuk temperatur, tekanan, dan laju alir — ketiganya wajib untuk kalkulasi beban emisi
• DAS/DIS terintegrasi — Dapat dikonfigurasi untuk data logging, quality flag, dan transmisi data ke SISPEK via GPRS/Internet atau LAN

Konfigurasi Co-processing: CEMS-2000 B FT + CEMS-2000 B XRF

Untuk pabrik semen yang menjalankan co-processing dengan RDF, SRF, atau limbah B3, konfigurasi di atas perlu dilengkapi atau dievaluasi dengan:

• CEMS-2000 B FT — Menggunakan teknologi FTIR (Fourier Transform Infrared Spectroscopy) untuk mengukur HCl, HF, NH₃, dan H₂O secara simultan dari satu modul. Cocok untuk monitoring gas asam dari pembakaran AFR yang bervariasi komposisinya.
• CEMS-2000 B XRF — Monitoring logam berat secara kontinu menggunakan X-ray Fluorescence, mencakup 28 elemen termasuk Pb, Hg, Cd, Cr, As dengan sensitivitas hingga 0.1 µg/m³. Ini adalah satu-satunya metode yang memungkinkan pemantauan logam berat secara real-time tanpa pengambilan sampel manual periodik.
• THC/FID atau TOC monitoring — Relevan jika dokumen lingkungan, izin pemanfaatan limbah, atau arahan regulator meminta evaluasi total organic carbon/total hydrocarbon.
• Evaluasi PCDD/F — Dioxin dan furan biasanya tidak diperlakukan seperti parameter gas harian biasa; metode dan jadwal pengukurannya perlu mengikuti izin serta ketentuan regulator.
• Opacity atau dust monitoring tambahan — Berguna saat beban partikulat tinggi, performa bag filter berubah, atau plant membutuhkan pembacaan visual/optik sebagai indikator operasional.

Jika kiln menggunakan SNCR untuk kontrol NOₓ, potensi ammonia slip juga perlu diperhatikan. Dalam kasus seperti ini, NH₃ bukan hanya parameter co-processing, tetapi juga indikator apakah injeksi reagent berjalan efisien atau justru menambah risiko emisi sekunder.

Mengapa Teknologi UV-DOAS Relevan untuk Semen?

Di antara berbagai teknologi analyzer yang tersedia, UV-DOAS hot-wet memberikan keunggulan struktural yang signifikan di lingkungan kiln semen:

Metode ini mengukur absorbansi cahaya UV langsung pada sampel gas bertemperatur tinggi — tanpa perlu memisahkan, mendinginkan, atau mengkondisikan gas terlebih dahulu. Artinya tidak ada tahap di mana SO₂ bisa hilang, tidak ada selang kondensasi yang tersumbat debu, dan tidak ada impinger yang perlu diganti rutin.

Sistem CEMS-2000 telah mendapatkan sertifikasi QAL1 dari TÜV Rheinland (Zertifikat No. 0000069258_01, berlaku hingga 30 Juli 2030), berdasarkan standar DIN EN 15267 dan DIN EN 14181 — standar yang diakui secara internasional untuk validasi sistem CEMS di industri berat.

Berapa Biaya CEMS untuk Pabrik Semen?

Biaya atau harga CEMS pabrik semen tidak ideal dihitung sebagai paket tunggal karena setiap plant memiliki konfigurasi proses, jumlah stack, dan kewajiban parameter yang berbeda. Estimasi investasi CEMS untuk kiln semen biasanya dipengaruhi oleh beberapa faktor utama:

• Jumlah titik cerobong — kiln main stack, clinker cooler, kiln bypass, raw mill, atau titik lain yang wajib dipantau
• Parameter monitoring — SO₂, NOₓ, CO, CO₂, O₂, debu, temperatur, tekanan, laju alir, kelembaban, serta parameter tambahan seperti HCl, HF, NH₃, Hg, TOC/THC, PCDD/F, opasitas, dan logam berat
• Jenis bahan bakar — kiln konvensional berbasis batu bara/gas alam membutuhkan konfigurasi berbeda dengan kiln yang menjalankan co-processing RDF, SRF, atau limbah B3
• Teknologi analyzer — kebutuhan UV-DOAS hot-wet, NDIR, Zirconia, TDLAS, FTIR, XRF, dust monitor in-situ, dan modul fisik TPF
• Kondisi instalasi stack — akses platform, ketinggian cerobong, ketersediaan listrik, instrument air, shelter, dan jalur komunikasi
• Integrasi data — konfigurasi DAS, DIS, quality flag, data logger, jaringan, dan transmisi real-time ke SISPEK KLHK
• Biaya operasional — gas kalibrasi, spare part, preventive maintenance, teknisi, downtime, normalisasi data, logsheet, dan dukungan troubleshooting

Karena itu, permintaan penawaran CEMS pabrik semen sebaiknya diawali dengan scoping teknis. Fortest.id dapat membantu menghitung kebutuhan sistem berdasarkan layout plant, kapasitas kiln, profil bahan bakar, kewajiban regulasi, dan rencana ekspansi co-processing agar biaya pemasangan CEMS lebih terkendali sejak awal.

Bantuan Audit, Normalisasi, Commissioning, dan Integrasi CEMS ke SISPEK KLHK

Banyak pabrik semen tidak membutuhkan penggantian sistem secara penuh, tetapi membutuhkan audit teknis untuk mengetahui apakah CEMS existing masih layak dipakai, perlu dikalibrasi ulang, perlu ditambah parameter, perlu dinormalisasi, atau perlu diintegrasikan ulang ke SISPEK KLHK.

Fortest.id dapat membantu sebagai integrator CEMS SISPEK KLHK melalui beberapa tahap:

• Audit kondisi analyzer, probe, dust monitor, jalur sampling, panel, DAS, dan DIS
• Review kelengkapan parameter untuk kiln, cooler, bypass stack, raw mill, dan skenario co-processing
• Pemeriksaan penyebab data gap, data tidak valid, atau data CEMS ditolak SISPEK
• Normalisasi formula, satuan, timestamp, quality flag, alarm, dan logsheet CEMS
• Commissioning dan konfigurasi DAS/DIS untuk format, interval, quality flag, dan protokol transmisi
• Rekomendasi upgrade modular untuk FTIR, XRF, THC/FID, dust monitor, opacity monitor, atau sensor fisik
• Pendampingan teknis sebelum audit KLHK, uji konektivitas SISPEK, verifikasi lapangan, atau serah terima sistem

Untuk kebutuhan penjaminan mutu, Fortest.id juga dapat membantu menyiapkan sisi teknis sebelum RATA (Relative Accuracy Test Audit), CGA (Cylinder Gas Audit), dan RCA (Response Correlation Audit) bersama pihak laboratorium atau auditor yang relevan. Persiapan ini mencakup pengecekan stabilitas analyzer, kesiapan gas kalibrasi, akses sampling, data historian, dan dokumentasi hasil commissioning.

Dengan pendekatan ini, pabrik tidak harus langsung membeli sistem baru jika sebagian infrastruktur masih dapat digunakan. Fokusnya adalah memastikan sistem CEMS memberikan data yang valid, stabil, dan dapat dipertanggungjawabkan secara operasional maupun regulasi.

Cara Memilih Vendor CEMS Pabrik Semen yang Sesuai SISPEK KLHK

Investasi CEMS yang tepat bukan hanya tentang spesifikasi teknis. Pemilihan vendor CEMS pabrik semen, supplier, atau kontraktor instalasi harus mempertimbangkan kemampuan memahami proses kiln, regulasi, integrasi data, dan dukungan after-sales. Ada beberapa pertanyaan yang perlu dijawab lebih awal:

Berapa titik cerobong yang wajib dipantau? Pemetaan titik ukur berdasarkan layout pabrik, kapasitas klinker, dan konfigurasi proses (inline vs. offline raw mill, ada atau tidaknya kiln bypass) akan menentukan scope sistem dan estimasi biaya yang lebih akurat.

Apakah ada rencana transisi ke co-processing dalam 2–3 tahun ke depan? Jika ada, pemilihan sistem yang bisa di-upgrade secara modular akan lebih ekonomis dibanding instalasi ulang penuh.

Siapa yang akan mengelola kalibrasi dan pemeliharaan harian? Sistem dengan jadwal kalibrasi yang jarang dan spare part yang tersedia secara lokal akan lebih mudah dikelola oleh tim internal tanpa ketergantungan tinggi pada vendor.

Bagaimana kondisi akses ke lokasi cerobong? Ketinggian stack, kondisi platform, dan ketersediaan sumber listrik & udara instrument akan mempengaruhi desain instalasi dan pilihan konfigurasi probe.

Apakah vendor mampu mendukung commissioning dan maintenance setelah instalasi? Vendor CEMS yang ideal tidak berhenti di pengadaan alat. Dukungan commissioning, training operator, preventive maintenance, troubleshooting SISPEK, penyediaan spare part, normalisasi CEMS, dan dokumentasi audit sama pentingnya dengan spesifikasi analyzer.

Tim Fortest.id dapat membantu menjawab pertanyaan-pertanyaan ini melalui sesi konsultasi teknis sebelum penawaran — tanpa tekanan untuk langsung memutuskan.
