Konstruksi & Infrastruktur

Proyek konstruksi membutuhkan lebih dari satu jenis data. Tim survey perlu memastikan koordinat dan elevasi. Pelaksana perlu memindahkan posisi desain ke lapangan. Sebelum excavation atau drilling, tim perlu memeriksa indikasi utilitas dan tulangan. Pada fondasi serta struktur beton, QA/QC dan engineer membutuhkan data yang berbeda lagi untuk menilai hasil pekerjaan atau menentukan pemeriksaan lanjutan.

Karena itu, pemilihan peralatan konstruksi dan infrastruktur sebaiknya tidak dimulai dari daftar merek. Mulailah dari tahap proyek, objek yang diperiksa, akses yang tersedia, keputusan yang perlu dibuat, dan deliverable yang harus diserahkan. Pendekatan ini membantu buyer membedakan equipment untuk positioning, subsurface mapping, quality control, dan structural NDT tanpa memaksakan satu alat untuk semua kebutuhan.

Peta Equipment Sepanjang Siklus Proyek

Peta tersebut bukan urutan yang wajib dipakai pada setiap proyek. Fase desain, pelaksanaan, handover, renovasi, dan assessment memiliki scope yang berbeda. Tujuannya adalah membantu tim teknik serta procurement menghubungkan pertanyaan proyek dengan metode dan konfigurasi equipment yang relevan.

Survey, Control Point, Stakeout, dan As-Built

Survey konstruksi membutuhkan hubungan yang jelas antara desain dan kondisi lapangan. Data dapat digunakan untuk membangun control point, mengambil detail topografi, memindahkan grid atau fondasi ke lapangan, memeriksa alignment, dan menyusun as-built.

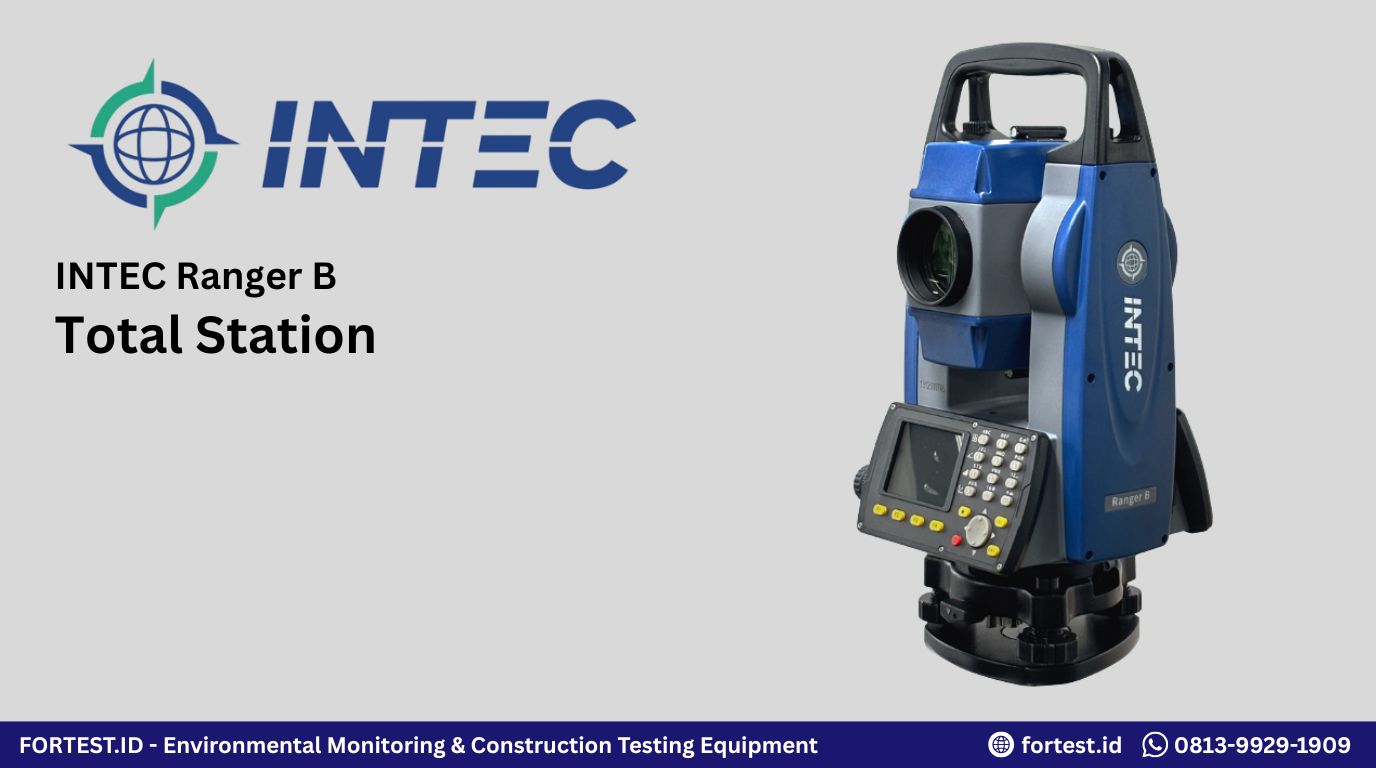

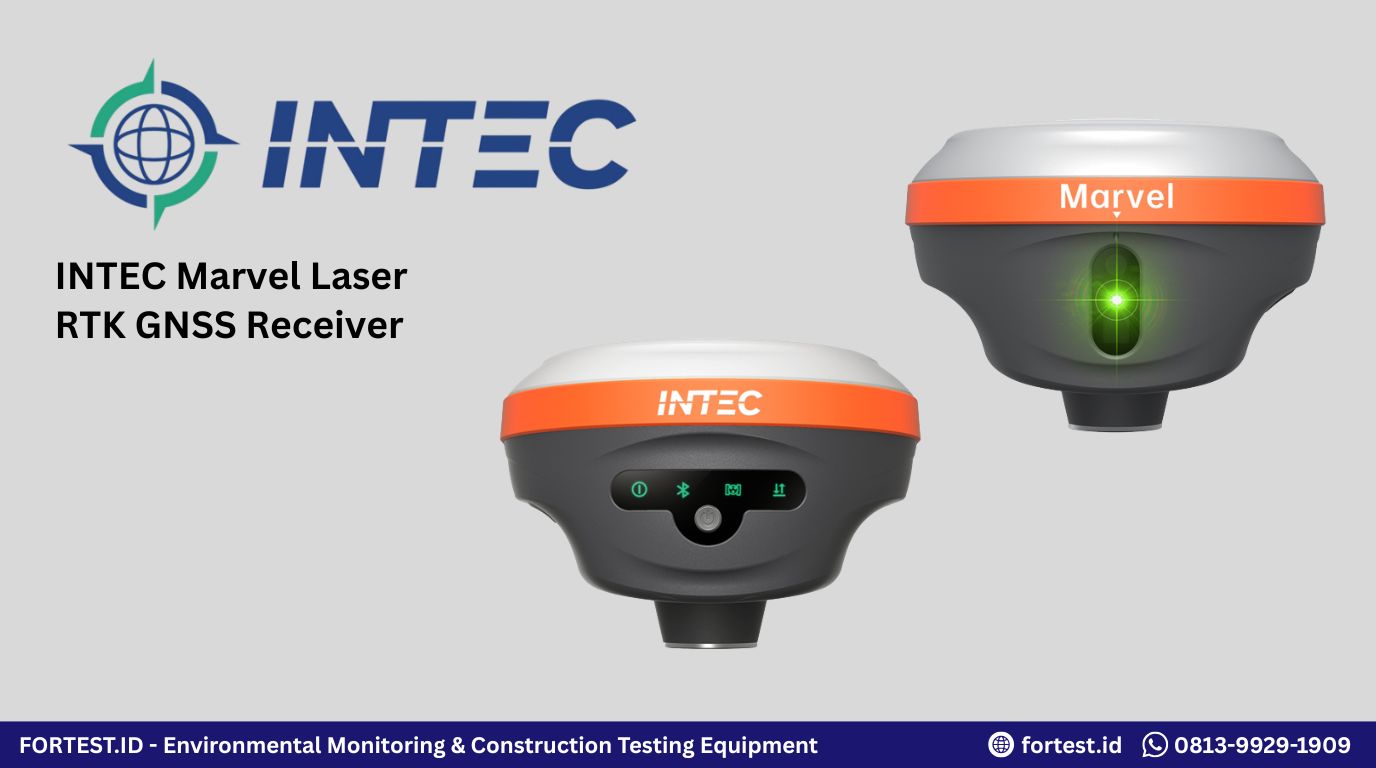

INTEC Ranger B Total Station relevan ketika pekerjaan membutuhkan pengukuran sudut dan jarak melalui garis pandang ke prism atau target reflectorless. INTEC Marvel Laser RTK GNSS Receiver dapat dipertimbangkan untuk pengambilan koordinat, visual stakeout, serta titik yang sulit ditempati pole pada kondisi penerimaan satelit dan koreksi yang memadai.

Kedua instrumen tidak harus diposisikan sebagai pilihan yang saling meniadakan. Total station dapat menjadi jalur utama ketika pekerjaan memerlukan kontrol optik dan line of sight, sedangkan GNSS RTK membantu pekerjaan koordinat di area terbuka atau mobilitas tinggi. Sistem koordinat, benchmark, target akurasi, jarak, sky view, controller, format data, dan prosedur pengecekan menentukan konfigurasi akhirnya.

Utility Locating Sebelum Excavation dan Drilling

Drawing utilitas tidak selalu cukup untuk menunjukkan kondisi aktual di lapangan. Perubahan instalasi, data as-built yang tidak lengkap, atau aset lama dapat meningkatkan risiko ketika tim akan melakukan trenching, excavation, directional drilling, atau pembangunan fondasi baru.

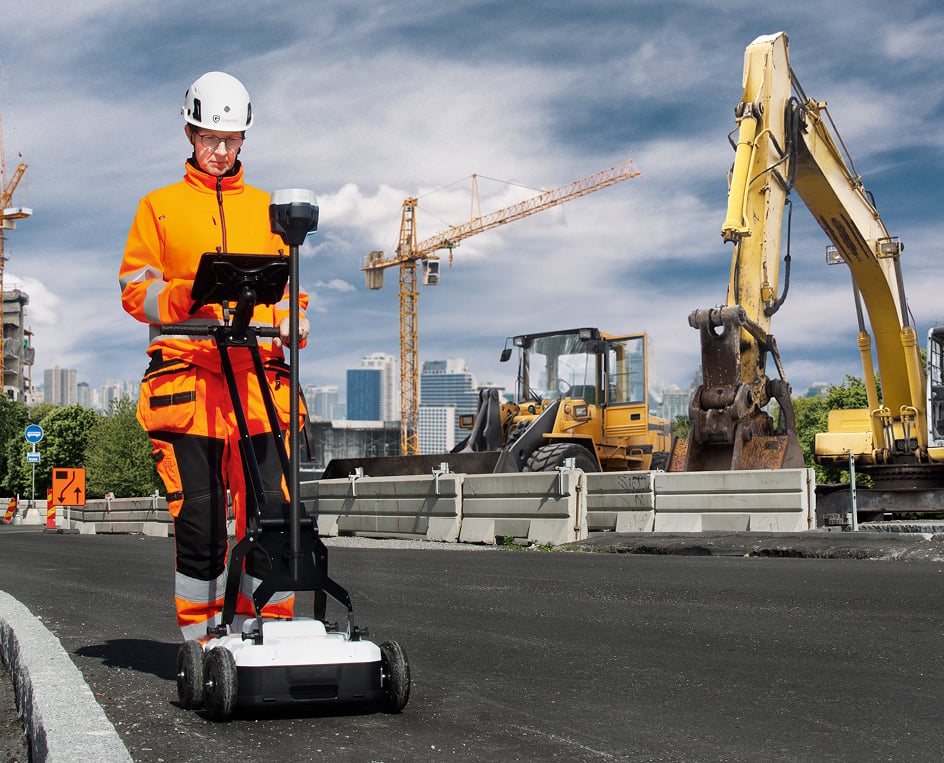

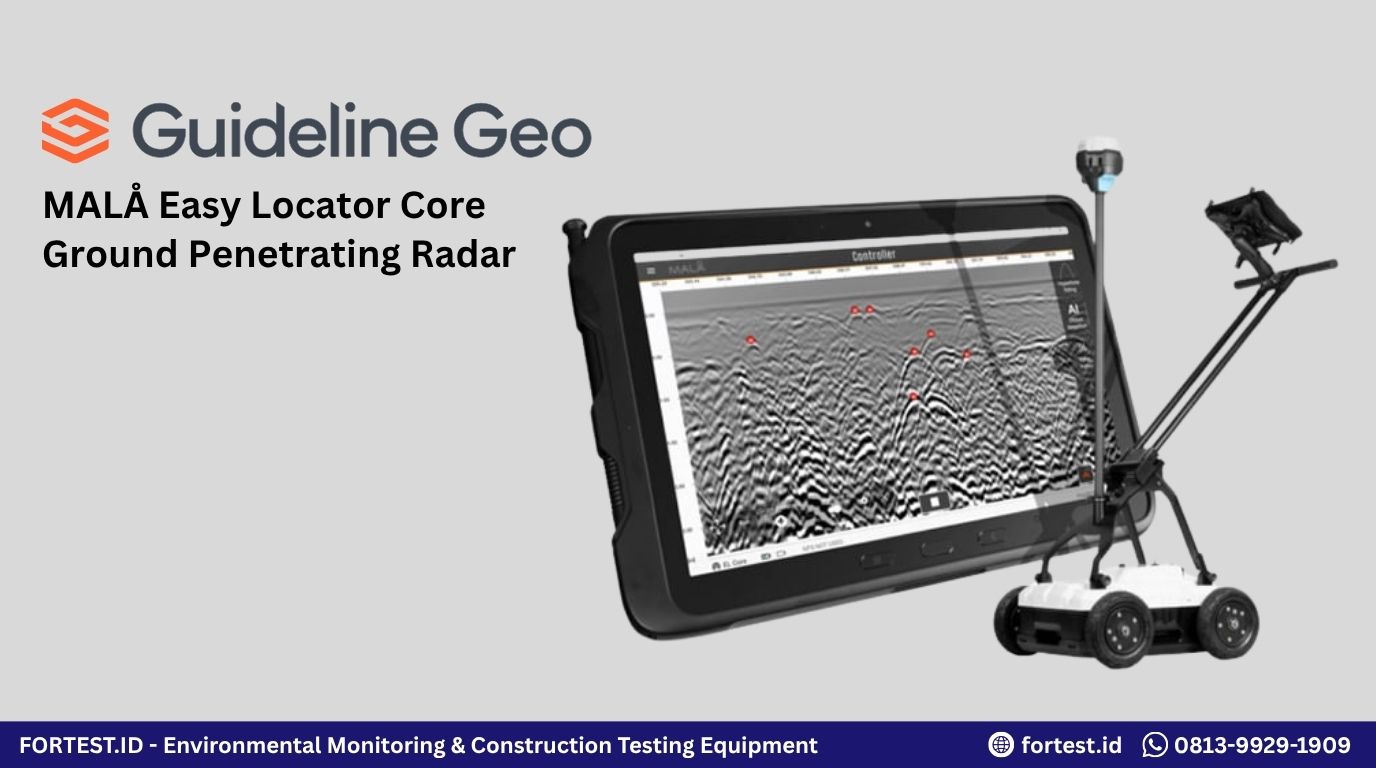

MALÅ Easy Locator Core menggunakan GPR untuk membaca respons elektromagnetik dari perubahan material di bawah permukaan. Data dapat digunakan untuk avoidance, utility mark-out, dan pemetaan dengan positioning dari encoder, DGNSS, RTK GNSS, atau total station sesuai konfigurasi pekerjaan.

GPR tidak menjamin semua kabel atau pipa akan terbaca. Konduktivitas dan kelembapan tanah, material, ukuran, orientasi, kedalaman, kontras target, kepadatan lintasan, serta kompetensi operator memengaruhi hasil. Untuk pekerjaan kritis, indikasi perlu ditinjau bersama drawing, riwayat aset, lintasan silang, electromagnetic locator bila sesuai, dan metode verifikasi lain sebelum penggalian dilakukan.

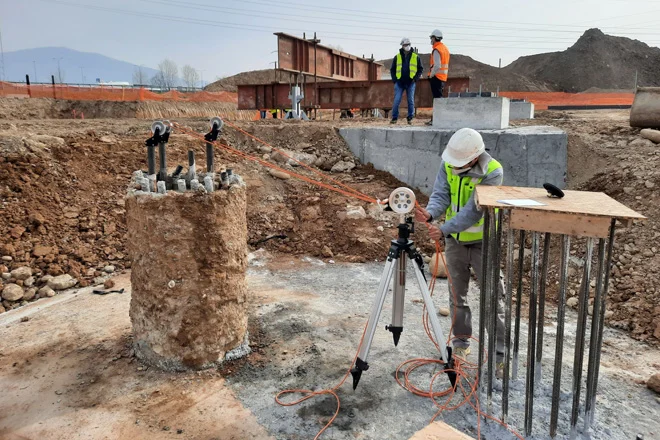

QC Fondasi Dalam dengan Cross-Hole Sonic Logging

Pada bored pile, drilled shaft, diaphragm wall, atau barrette yang sudah direncanakan dengan access duct, cross-hole sonic logging membantu mengumpulkan waveform, travel time, amplitude, dan posisi kedalaman dari lintasan antar-duct.

SolGeo All-in-One MCHA dapat merekam beberapa lintasan source-receiver secara simultan sesuai konfigurasi. Nilai utamanya berada pada data terhadap kedalaman dan keterlacakan pasangan duct, bukan pada satu angka ringkas tanpa konteks.

Metode ini harus dipikirkan sebelum pengecoran. Jumlah, layout, kelurusan, kebersihan, dan pengisian access duct menentukan lintasan yang dapat diperiksa. Hasil juga perlu dibaca bersama diameter serta kedalaman fondasi, catatan pengecoran, usia beton, data pembanding, prosedur proyek, dan kebutuhan pemeriksaan lanjutan.

Rebar Mapping dan Ultrasonic Testing Beton

Rebar Mapping Sebelum Pekerjaan Lokal

HC-GY91 Multi-Channel Rebar Detector membantu memetakan posisi tulangan, tebal cover, spacing, dan estimasi diameter. Equipment ini relevan ketika kontraktor atau engineer perlu menentukan area sebelum core drilling, anchor drilling, cutting, atau chipping sekaligus mendokumentasikan pola rebar yang terbaca.

Rebar detector tidak mengukur kuat tekan atau memetakan seluruh jenis cacat internal. Kedalaman, kepadatan tulangan, pola pemindaian, kondisi permukaan, dan target pekerjaan perlu ditetapkan agar hasilnya digunakan sesuai fungsi.

UPV, Indikasi Cacat, dan Pemeriksaan Retak

HC-U91 Concrete Ultrasonic Tester menggabungkan ultrasonic testing dual channel dengan fungsi pemeriksaan retak sesuai konfigurasi perangkat. Jalur direct, semi-direct, atau indirect, panjang lintasan, coupling, kelembapan, kondisi permukaan, geometri, dan keberadaan tulangan dapat memengaruhi pembacaan.

UPV tidak sebaiknya diterjemahkan langsung menjadi kuat tekan atau kapasitas struktur. Jika hasil akan dikorelasikan dengan parameter material lain, tim perlu menyiapkan metode pembanding, baseline, serta prosedur evaluasi yang sesuai.

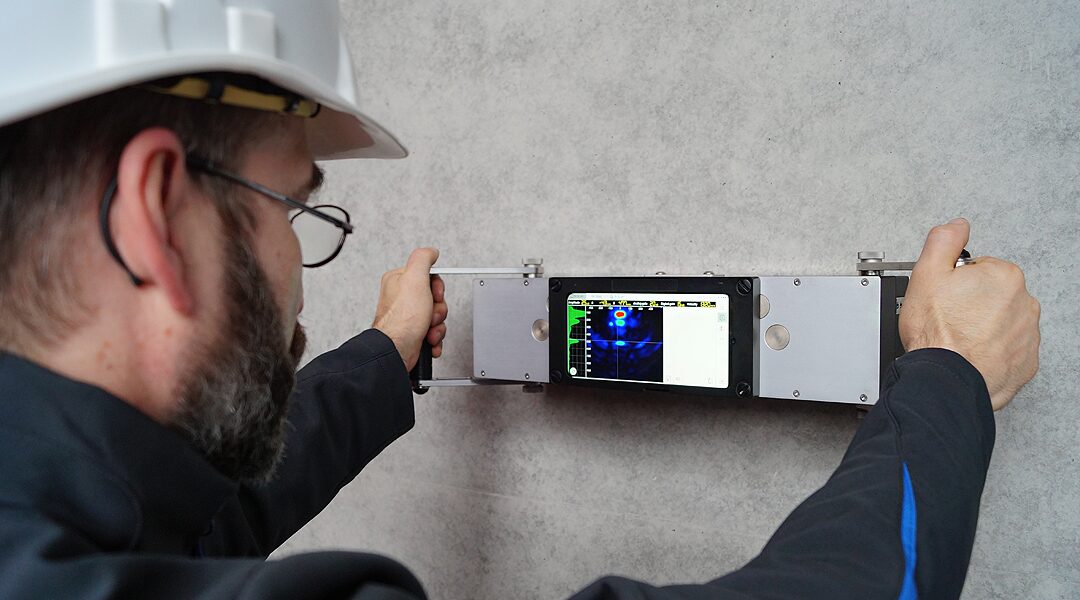

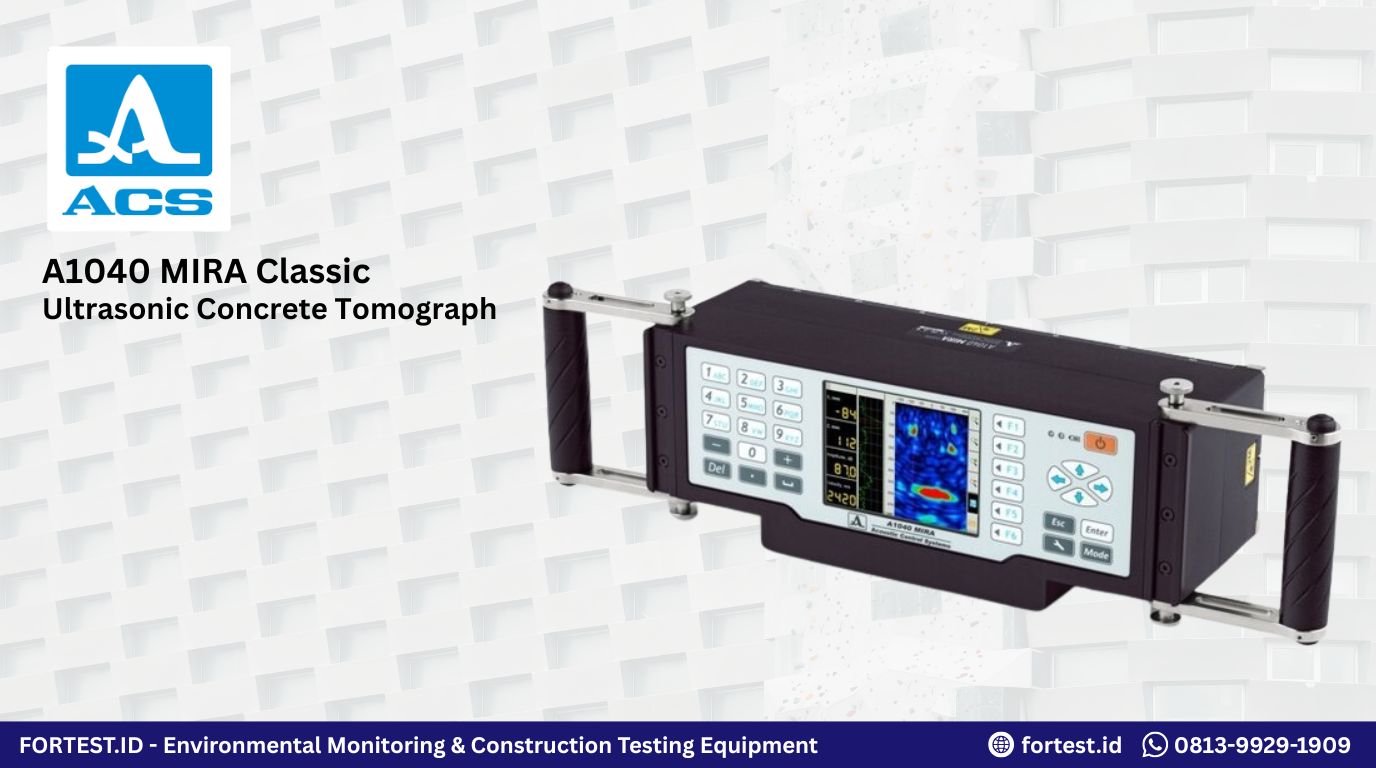

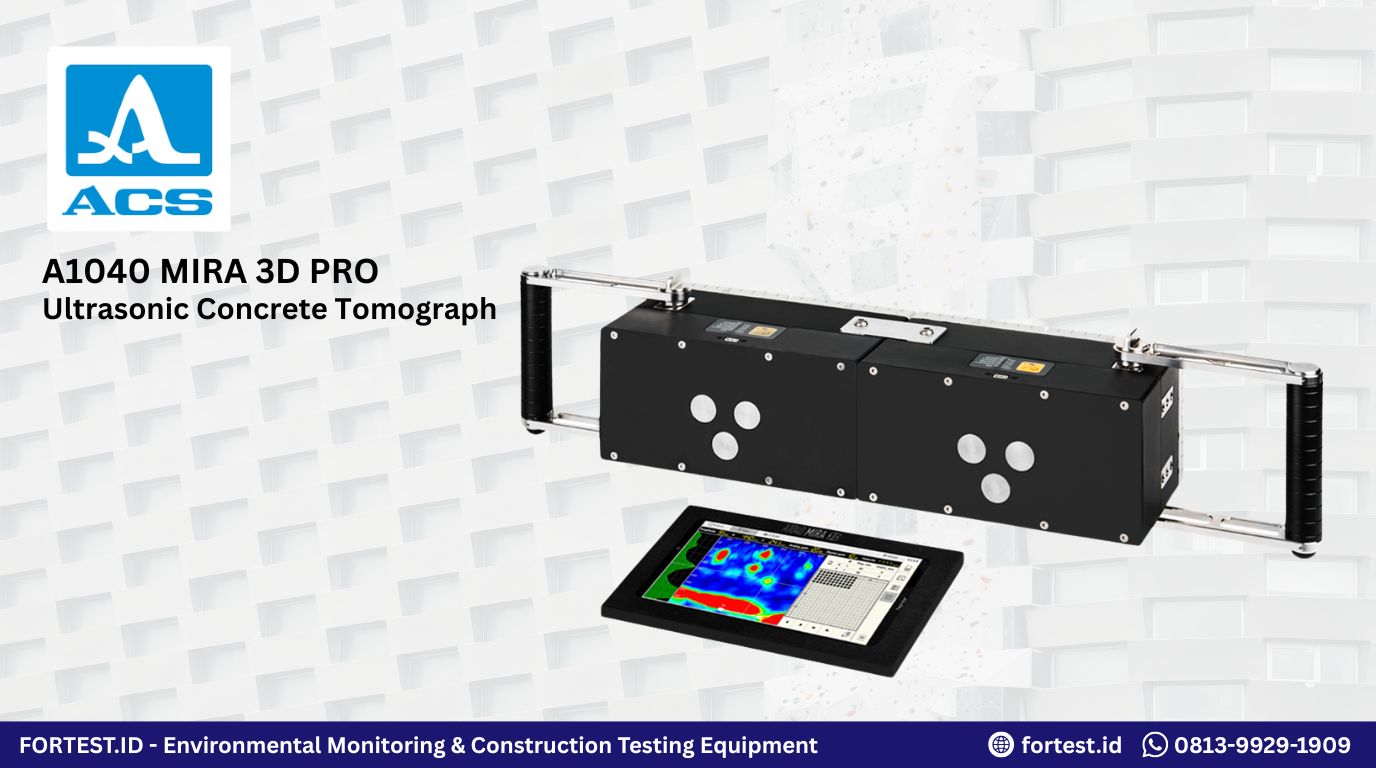

Pulse-Echo Tomography Beton dari Akses Satu Sisi

Ketika sisi belakang elemen tidak dapat dijangkau, ultrasonic pulse-echo tomography dapat digunakan untuk mengirim dan menerima pantulan dari permukaan yang sama. Metode ini membantu memetakan back wall atau indikasi reflektor seperti void, honeycomb, delaminasi, tendon duct, pipa, dan elemen tertanam pada kondisi aplikasi yang sesuai.

Model Pro bukan pilihan otomatis untuk semua pekerjaan. Material, ketebalan, kondisi permukaan, target depth, ukuran serta orientasi indikasi, kepadatan tulangan, luas scan, kebutuhan visualisasi, kompetensi operator, mobilitas, dan anggaran perlu dibandingkan sebelum konfigurasi ditetapkan.

Tomogram merupakan hasil rekonstruksi respons ultrasonik. Interpretasinya membantu menentukan lokasi indikasi dan area verifikasi, tetapi tidak otomatis menetapkan jenis cacat, acceptance, kapasitas, atau keamanan struktur.

NDT untuk Struktur dan Aset Kayu

Proyek heritage, struktur kayu, glulam, utility pole, atau fasilitas dengan elemen timber memerlukan jalur inspeksi yang berbeda dari beton. Sylvatest 4 menggunakan ultrasonic time-of-flight untuk membantu mechanical grading dan penilaian kayu pada protokol yang sesuai.

Jenis kayu, kadar air, arah serat, geometri, singularity, jalur ukur, posisi transducer, dan baseline memengaruhi data. Hasil pengukuran menjadi bagian dari penilaian kondisi dan tidak menggantikan evaluasi struktur secara menyeluruh.

Dari Data Lapangan ke Keputusan Engineering

Equipment yang tepat tidak hanya menghasilkan angka. Workflow perlu menjaga hubungan antara titik atau area pengukuran, identitas elemen, kondisi lapangan, konfigurasi instrumen, raw data, hasil pemrosesan, dan catatan operator.

Tim proyek sebaiknya menyepakati sejak awal apakah deliverable membutuhkan:

• koordinat, elevasi, alignment, atau as-built;
• mark-out serta peta indikasi utilitas;
• travel time, amplitude, waveform, dan profil terhadap kedalaman;
• peta tulangan, cover, spacing, atau estimasi diameter;
• data UPV dan dokumentasi retak;
• B-scan, C-scan, area scan, atau visualisasi volume 3D; atau
• ringkasan hasil untuk menentukan pemeriksaan lanjutan.

Pemisahan deliverable tersebut membantu procurement membandingkan penawaran berdasarkan scope yang setara dan membantu pengguna menyiapkan software, aksesori, training, serta format laporan sejak awal.

Checklist Konsultasi, Demo, atau RFQ

Sebelum meminta rekomendasi konfigurasi, siapkan informasi berikut sejauh yang tersedia:

1. tahap proyek: survey awal, pelaksanaan, QA/QC, handover, renovasi, atau assessment;
2. jenis struktur, elemen, material, serta dimensi;
3. target pengukuran dan keputusan yang perlu didukung;
4. akses, kondisi permukaan, line of sight, sky view, atau kondisi tanah;
5. jumlah titik, luas grid, jumlah pile, panjang trase, atau target coverage;
6. layout access duct dan catatan pengecoran bila relevan;
7. target akurasi, target depth, metode, prosedur proyek, dan data pembanding;
8. kebutuhan controller, sensor, probe, encoder, software, serta aksesori;
9. format data dan deliverable laporan;
10. jumlah operator dan kebutuhan demo atau training; serta
11. lokasi penggunaan, jumlah unit, timeline, dan status pengadaan.

Untuk membandingkan alat berdasarkan metode, lihat kategori Surveying & Mapping dan Construction Testing & Structural NDT. Jika kebutuhan Anda sudah memiliki objek, target data, dan kondisi akses yang jelas, hubungi tim Fortest untuk menyusun shortlist equipment, konfigurasi demo, dan penawaran yang relevan dengan workflow proyek.
