INTEC Marvel Laser RTK GNSS Receiver

Tidak semua titik di lapangan dapat ditempati pole GNSS dengan aman dan efisien. Sudut bangunan, tepi galian, seberang saluran, area di bawah atap, atau titik yang terhalang objek sering memaksa operator mencari posisi alternatif, melakukan pengukuran tambahan, atau memindahkan instrumen lain ke lokasi.

INTEC Marvel Laser RTK GNSS Receiver dirancang untuk memperpendek workflow tersebut. Receiver ini menggabungkan GNSS RTK, green laser, dual camera, dan IMU bebas kalibrasi dalam unit seberat 660 gram. Operator dapat membidik titik yang sulit ditempati, melihat arah stakeout melalui kamera, dan bekerja dengan pole miring ketika ruang gerak terbatas.

Kombinasi itu bukan pengganti prosedur survey yang baik. Status solusi, kualitas koreksi, tinggi pole, control point, toleransi proyek, dan pengecekan hasil tetap menentukan apakah sebuah titik layak diterima. Nilai Marvel terletak pada kemampuannya membantu tim menghadapi kondisi lapangan yang biasanya menambah waktu atau akses kerja.

Saat Pole Tidak Dapat Ditempatkan Tepat di Atas Titik

Pada GNSS konvensional, ujung pole perlu ditempatkan di atas titik yang diukur. Cara ini bekerja baik pada area terbuka, tetapi menjadi tidak praktis ketika target berada pada sudut fasad, tepi struktur, sisi saluran, dekat alat berat, atau lokasi yang berisiko diinjak operator.

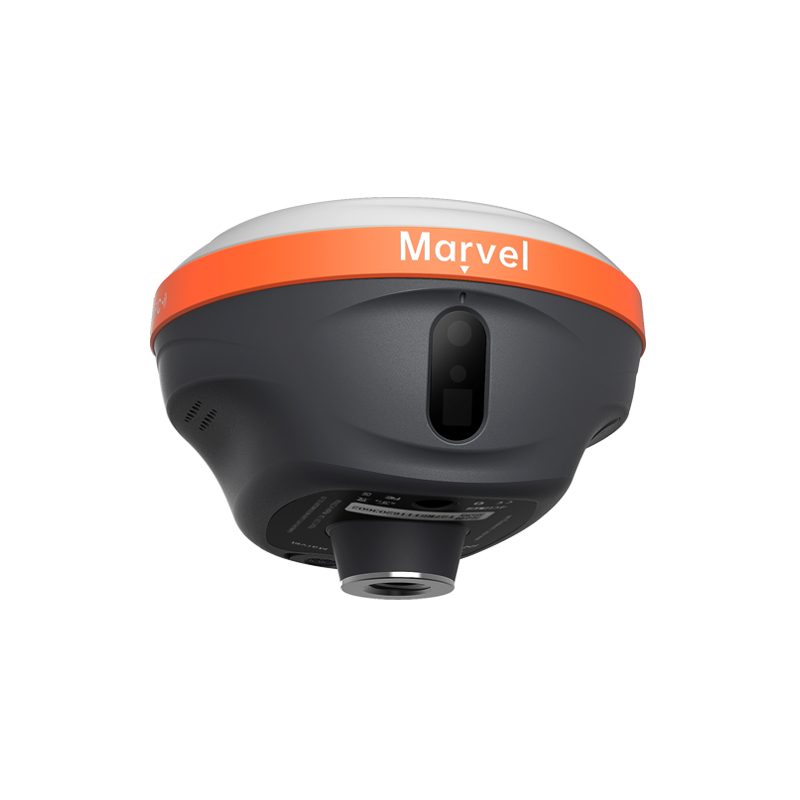

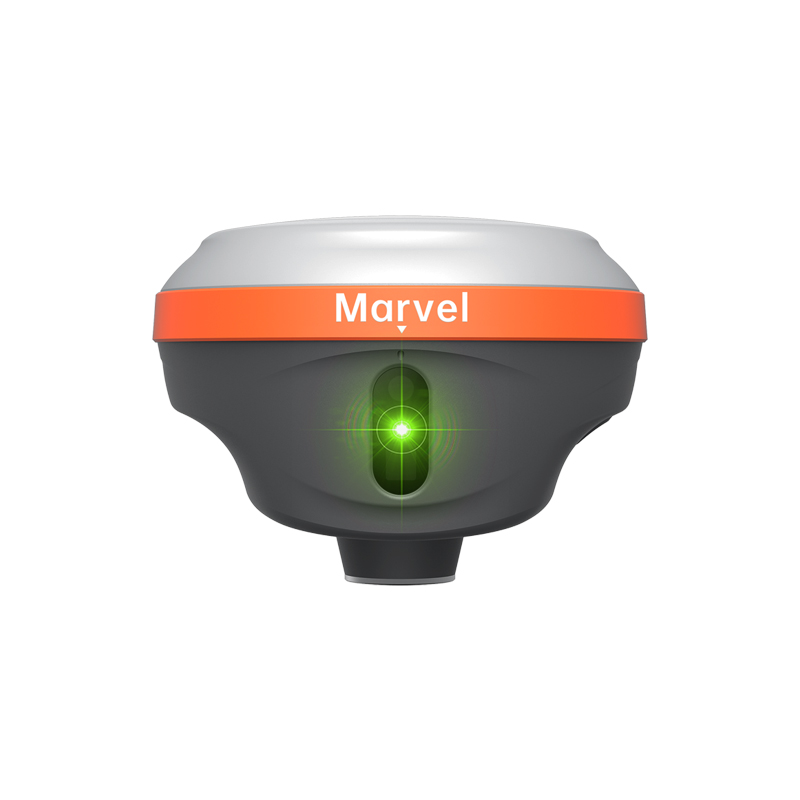

Green laser Marvel memungkinkan operator membidik target dari posisi yang lebih aman. Receiver merekam koordinat X, Y, dan Z target dengan memperhitungkan posisi GNSS, orientasi, kemiringan, serta pengukuran laser. Kamera depan membantu operator melihat arah pembidikan sehingga target lebih mudah dikonfirmasi sebelum titik disimpan.

Fitur ini relevan untuk mengambil detail yang sebelumnya membutuhkan offset manual atau perpindahan alat. Namun kualitas hasil tetap mengikuti:

• status FIX dan geometri satelit;
• jarak serta sudut terhadap target;
• warna, reflektivitas, dan bentuk permukaan;
• kondisi cahaya dan kestabilan operator; serta
• pemeriksaan terhadap control point atau titik pembanding.

Marvel menggunakan green laser Class 3R. Operator perlu mengikuti prosedur keselamatan laser, tidak mengarahkan sinar ke mata, kendaraan, atau orang lain, dan memperhitungkan area kerja sebelum melakukan pembidikan.

Visual Stakeout Membuat Arah Target Lebih Mudah Dipahami

Stakeout tidak hanya membutuhkan koordinat yang benar. Operator juga harus bergerak menuju posisi desain secara efisien, sering kali di antara material, alat berat, galian, dan elemen bangunan yang sudah terpasang.

Kamera bawah Marvel mendukung visual stakeout berbasis Augmented Reality. Aplikasi menampilkan arah menuju titik desain terhadap kondisi aktual di sekitar receiver. Dibanding hanya mengikuti angka jarak dan arah, operator memperoleh panduan visual untuk mendekati grid, fondasi, kolom, utilitas, trase, atau titik desain lainnya.

Visual stakeout membantu mempercepat navigasi, terutama ketika operator belum mengenal lokasi atau titik berada di area yang padat. Setelah posisi ditemukan, penerimaan titik tetap harus mengikuti toleransi proyek dan prosedur kontrol—termasuk pemeriksaan status FIX, tinggi pole, sistem koordinat, dan titik referensi.

IMU hingga 120° untuk Ruang Gerak Terbatas

Marvel menggunakan IMU bebas kalibrasi dengan rentang kemiringan 0° sampai 120°. Operator tidak perlu terus menjaga pole tepat pada gelembung ketika mengambil titik di dekat dinding, bawah vegetasi, sudut bangunan, atau lokasi dengan ruang gerak terbatas.

Produsen mencantumkan error IMU kurang dari 2 cm hingga kemiringan 60°. Spesifikasi tersebut tidak berarti tingkat error yang sama otomatis berlaku pada seluruh rentang 120°. Semakin ekstrem kondisi kerja, semakin penting melakukan titik kontrol, pengukuran ulang, dan pengecekan terhadap toleransi yang diizinkan.

Dalam pekerjaan harian, manfaat IMU bukan sekadar pole dapat dimiringkan. Operator dapat mengurangi waktu untuk leveling, menghindari posisi tubuh yang tidak aman, dan tetap mengambil titik ketika posisi vertikal tidak memungkinkan.

Performa GNSS untuk RTK, PPK, dan PPP

Marvel memiliki 1.408 channel dan mendukung GPS, GLONASS, BeiDou, Galileo, QZSS, serta SBAS pada frekuensi yang tercantum dalam spesifikasi. Update rate hingga 50 Hz dan waktu inisialisasi kurang dari lima detik dalam kondisi tipikal membantu receiver mengikuti pekerjaan dinamis di lapangan.

Akurasi yang dicantumkan produsen meliputi:

• static horizontal ±(2,5 mm + 0,5 ppm × D);
• static vertikal ±(5 mm + 0,5 ppm × D);
• RTK horizontal ±(8 mm + 1 ppm × D); dan
• RTK vertikal ±(15 mm + 1 ppm × D).

Angka tersebut merupakan spesifikasi instrumen, bukan jaminan bahwa setiap titik di semua lokasi akan menghasilkan akurasi yang sama. Bangunan tinggi, pepohonan, multipath, ionosfer, panjang baseline, kualitas jaringan koreksi, dan prosedur operator dapat mengubah hasil aktual.

Marvel mendukung RTK, PPK, dan PPP, sehingga metode kerja dapat disesuaikan dengan infrastruktur koreksi serta kebutuhan proyek. RTK sesuai untuk koordinat real-time melalui CORS/NTRIP atau base radio. PPK memberi jalur pemrosesan setelah pengukuran ketika komunikasi lapangan tidak stabil. PPP dapat digunakan pada workflow yang tidak bergantung pada base lokal, dengan waktu konvergensi dan layanan koreksi yang perlu diperhitungkan.

Produsen juga menyatakan solusi FIX dapat dipertahankan hingga sekitar lima menit ketika koneksi internet terputus. Kemampuan ini membantu menghadapi gangguan singkat, tetapi bukan pengganti jaringan koreksi. Operator tetap harus memantau solution status dan memeriksa ulang titik yang diambil selama koneksi terganggu.

Komunikasi dan Data Perlu Disesuaikan dengan Sistem Tim

Radio internal 2 W bekerja pada 410–470 MHz dan mendukung beberapa protokol, termasuk TRIMTALK450S, SATEL, TRIMMARK III, TRANSEOT, SOUTH, dan INTALK LoRa. Konektivitas lain meliputi Bluetooth, Wi-Fi, 4G LTE, NFC, USB Type-C, serta memori internal 32 GB.

Aplikasi InPad Field Survey mendukung pengumpulan data dan pekerjaan stakeout. Sebelum paket ditentukan, kompatibilitas berikut perlu diperiksa:

• layanan CORS atau NTRIP yang tersedia di lokasi;
• frekuensi, protokol, dan pengaturan radio perangkat lama;
• controller dan sistem operasi yang digunakan;
• format impor desain dan ekspor hasil;
• datum, proyeksi, geoid, serta sistem koordinat proyek; dan
• kebutuhan sinkronisasi dengan software drafting atau pengolahan.

Pemeriksaan ini penting ketika Marvel akan dipadukan dengan base, controller, atau software yang sudah dimiliki. Kesesuaian konektor atau frekuensi saja belum menjamin seluruh alur data dapat berjalan tanpa penyesuaian.

Daya dan Ketahanan untuk Mobilisasi Lapangan

Baterai 7.000 mAh mendukung penggunaan hingga 20 jam sebagai rover CORS atau sekitar 7,5 jam sebagai base station menurut produsen. Durasi aktual mengikuti penggunaan radio, 4G, kamera, laser, suhu, pengaturan perangkat, dan kondisi baterai.

Dengan berat 0,66 kg, receiver lebih mudah dibawa untuk pekerjaan dengan banyak perpindahan titik. Perlindungan IP67, rating IK08, dan klaim ketahanan jatuh hingga 1,8 m mendukung penggunaan lapangan, tetapi tidak menghilangkan kebutuhan untuk merawat konektor, mengeringkan unit setelah terkena air, serta menyimpan alat dalam case yang sesuai.

Aplikasi yang Paling Relevan

INTEC Marvel layak dipertimbangkan untuk:

• survey topografi, ketika tim perlu mengambil detail koordinat dan elevasi secara cepat;
• stakeout konstruksi, termasuk grid, fondasi, kolom, jalan, dan utilitas;
• as-built survey, untuk membandingkan posisi aktual dengan desain;
• titik sulit diakses, seperti tepi galian, seberang saluran, sudut struktur, atau area beratap;
• pertambangan dan stockpile, ketika mobilitas serta pengambilan titik luas menjadi prioritas;
• perkebunan dan pengembangan lahan, untuk pemetaan blok, batas, jalan, dan aset; serta
• control survey, dengan metode dan prosedur yang disesuaikan terhadap target ketelitian.

Kesesuaian laser perlu dinilai dari jenis permukaan dan jarak kerja aktual. Untuk pekerjaan dengan toleransi ketat, lakukan pengujian pada target yang mewakili kondisi proyek sebelum menetapkan workflow produksi.

Kapan Marvel Menjadi Pilihan yang Tepat?

Marvel menjadi pilihan menarik ketika sebagian besar pekerjaan memerlukan koordinat real-time, tetapi tim sering menemui titik yang tidak dapat ditempati pole, stakeout yang memakan waktu, atau ruang gerak yang menyulitkan pole tetap vertikal.

Pertimbangkan Marvel ketika proyek membutuhkan:

• green laser untuk mengukur offset ke titik yang sulit ditempati;
• visual stakeout agar operator lebih cepat menemukan posisi desain;
• IMU untuk bekerja dengan pole miring;
• RTK, PPK, dan PPP dalam satu receiver;
• radio serta koneksi seluler untuk beberapa skenario koreksi; atau
• unit ringan dengan daya kerja panjang.

Marvel tidak selalu menggantikan total station. Area dengan penerimaan satelit sangat terbatas, pekerjaan sudut dan alignment, atau pengukuran yang membutuhkan garis pandang terkontrol tetap dapat memerlukan INTEC Ranger B Total Station. Dalam banyak proyek, GNSS dan total station digunakan secara saling melengkapi: GNSS membangun atau memindahkan kontrol dan menangani area luas, sedangkan total station menyelesaikan detail yang membutuhkan pengukuran optik.

Tentukan Konfigurasi Sebelum Membandingkan Harga

Harga receiver saja belum menunjukkan biaya paket yang siap digunakan. Konfigurasi rover CORS berbeda dari paket base-rover radio, dan keduanya memerlukan controller, software, pole, sumber daya, serta layanan koreksi yang mungkin berbeda.

Siapkan informasi berikut agar penawaran dapat disusun dengan tepat:

1. jenis proyek, lokasi, luas area, dan kondisi medan;
2. target akurasi serta toleransi pekerjaan;
3. aplikasi utama: topografi, stakeout, as-built, control, atau pengukuran laser;
4. layanan CORS/NTRIP yang tersedia;
5. kebutuhan rover saja atau base-rover;
6. frekuensi dan protokol radio perangkat yang sudah dimiliki;
7. controller, software, format data, dan sistem koordinat;
8. pole, tripod, tribrach, baterai, serta aksesori;
9. jumlah unit dan operator; serta
10. kebutuhan training, dukungan teknis, dan jadwal penggunaan.

Informasi tersebut membantu menentukan apakah Marvel tepat untuk pekerjaan Anda dan mencegah komponen penting tertinggal dari quotation.

Harga INTEC Marvel dan Permintaan Penawaran

Harga INTEC Marvel di Indonesia mengikuti konfigurasi receiver, base-rover, controller, radio, software, aksesori, training, jumlah unit, serta lokasi pengiriman. Saat membandingkan penawaran, pastikan paket dinilai pada konfigurasi dan dukungan yang setara.

Hubungi Fortest dengan data proyek, kondisi lokasi, sumber koreksi, target akurasi, dan workflow data yang digunakan. Tim kami akan membantu menilai kesesuaian aplikasi serta menyiapkan konfigurasi INTEC Marvel Laser RTK GNSS Receiver yang siap digunakan di lapangan.
