Deskripsi Produk
Tidak semua pekerjaan ultrasonic testing bisa diselesaikan dengan flaw detector standar. Beberapa aplikasi membutuhkan tegangan tinggi, burst energy panjang, atau sensor khusus agar sinyal cukup kuat untuk menembus material dengan attenuasi tinggi, membaca guided wave, atau bekerja tanpa liquid couplant.
Innerspec PowerBox H dibuat untuk kebutuhan tersebut. Instrumen ini menggabungkan pulser/receiver ultrasonik berdaya tinggi, digitizer internal, embedded software, dan operasi berbasis baterai dalam unit portabel. Dengan output hingga 8 kW / 1200 Vpp, PowerBox H relevan untuk tim NDT, asset integrity, maintenance, quality control, R&D, dan integrator yang membutuhkan instrumen ultrasonic NDT portabel untuk EMAT, air-coupled, PZT, atau dry-coupled testing.
Bagi tim yang sedang mencari Innerspec PowerBox H Indonesia, pertanyaan utamanya biasanya bukan hanya harga unit. Yang lebih penting adalah apakah konfigurasi sensor, metode inspeksi, software, dan aksesori yang dipilih benar-benar sesuai dengan material, geometri, target indikasi, dan kondisi kerja di lapangan.
High-Power Ultrasonic Instrument untuk Aplikasi Sulit
Pada material tertentu, sinyal ultrasonik dapat melemah dengan cepat. Permukaan kasar, coating, temperatur, geometri kompleks, atau kebutuhan inspeksi non-contact juga dapat membuat pendekatan UT konvensional menjadi kurang praktis.
PowerBox H menyediakan spike dan toneburst pulser pada bandwidth 100 kHz-6 MHz. Rentang ini memberi fleksibilitas untuk berbagai mode gelombang ultrasonik, termasuk bulk wave dan guided wave. Instrumen dapat bekerja pada mode pulse-echo maupun pitch-catch, sehingga konfigurasi inspeksi bisa disesuaikan dengan target flaw, arah rambat gelombang, dan akses sensor.

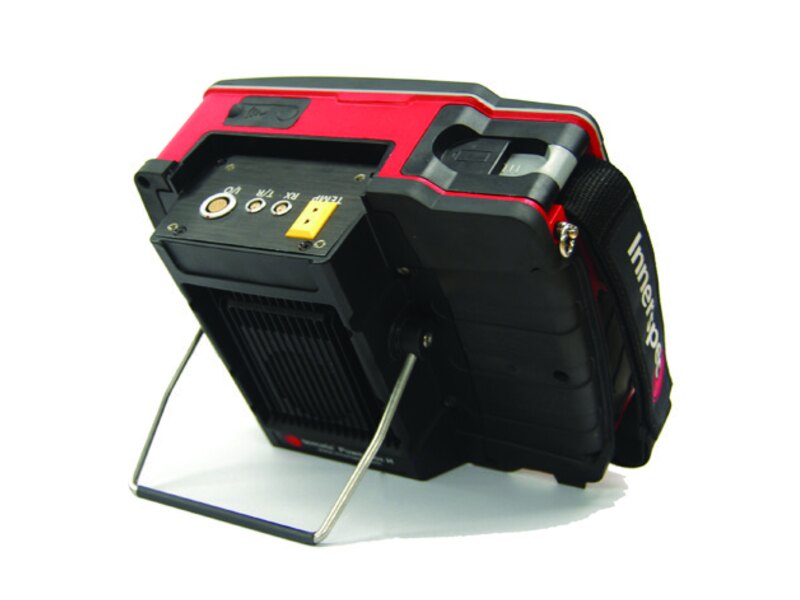

Untuk pekerjaan lapangan, kombinasi daya tinggi, battery life 4-8 jam, dan bobot 2.72 kg membantu operator membawa instrumentasi ultrasonic berperforma tinggi tanpa selalu bergantung pada sistem rack besar. Pada pekerjaan pabrik atau integrasi scanner, encoder input A/B quadrature dapat digunakan untuk menghubungkan data inspeksi dengan posisi pemindaian.
Kompatibel dengan EMAT, Piezoelectric, Air-Coupled, dan Dry-Coupled
PowerBox H dapat digunakan dengan sensor EMAT dan piezoelectric yang kompatibel, baik dari Innerspec maupun produsen lain. Fleksibilitas ini penting untuk tim teknis yang ingin membangun sistem inspeksi berdasarkan aplikasi, bukan berdasarkan satu jenis probe saja.
Untuk EMAT portable instrument, PowerBox H mendukung aplikasi bulk wave, guided wave, thickness measurement, flaw detection, dan pengukuran material properties dengan sensor serta software yang sesuai. EMAT sering dipilih ketika aplikasi membutuhkan pembangkitan gelombang pada material konduktif tanpa liquid couplant.
Untuk aplikasi piezoelectric, PowerBox H dapat dipadukan dengan air-coupled, low-frequency, atau dry-coupled ultrasonic transducer. Jika kebutuhan Anda adalah pengukuran ketebalan atau deteksi cacat tanpa gel, lihat juga Innerspec DCUT Dry-Coupled Ultrasonic Transducers sebagai pilihan sensor yang dirancang untuk dry-coupled ultrasonic testing.
Mode Pulse-Echo dan Pitch-Catch
Mode pulse-echo digunakan ketika sensor mengirimkan pulsa dan menerima pantulan dari dinding belakang atau indikasi pada material. Konfigurasi ini umum untuk thickness measurement dan sejumlah aplikasi flaw inspection.
Mode pitch-catch menggunakan transmitter dan receiver terpisah. Pendekatan ini relevan untuk beberapa aplikasi guided wave, material property measurement, atau setup sensor yang membutuhkan lintasan gelombang tertentu.
PowerBox H memiliki built-in transmitter/receiver switch untuk pulse-echo operation, sehingga sensor dapat dihubungkan langsung ke instrumen pada konfigurasi yang sesuai. Pada aplikasi yang membutuhkan conditioning, multiplexer, magnet pulser, atau adapter khusus, sistem dapat dikonfigurasi mengikuti sensor, metode inspeksi, dan kebutuhan data.

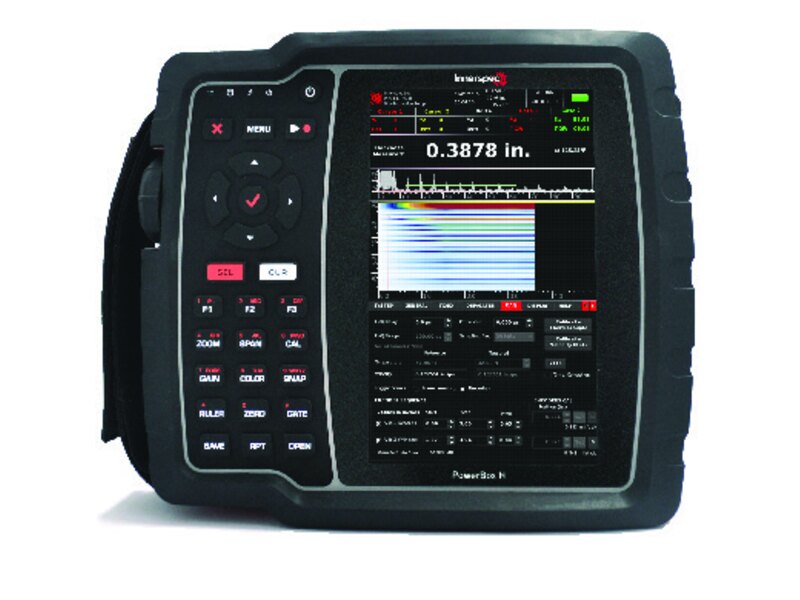

Data A, B, C, dan Line Scan untuk Analisis Lapangan
Instrumen ini tidak hanya mengirim dan menerima sinyal. Embedded software PowerBox H memungkinkan operator mengatur triggering dan receiving pattern, menggunakan digital filters untuk meningkatkan signal-to-noise, serta menampilkan hasil dalam format A-scan, B-scan, C-scan, dan Line Scan.
Format tampilan ini membantu tim teknis menyesuaikan cara membaca data dengan tujuan inspeksi. A-scan berguna untuk melihat waveform dan time-of-flight. Line Scan membantu melihat perubahan sinyal sepanjang lintasan. B-scan dan C-scan mendukung evaluasi area ketika data posisi tersedia melalui scanner atau encoder.
Screen capture, device settings, dan data dapat dipindahkan ke PC melalui USB 2.0 drag-and-drop dan software interface yang disediakan untuk instrumen. Alur ini penting untuk pekerjaan yang membutuhkan dokumentasi teknis, review engineer, atau laporan inspeksi internal.
Aplikasi Innerspec PowerBox H
Flaw Inspection dan Thickness Measurement
PowerBox H dapat digunakan untuk deteksi cacat dan pengukuran ketebalan pada material yang sesuai dengan metode ultrasonik. Daya pulser yang tinggi membantu ketika sinyal harus melewati material dengan redaman tinggi atau ketika frekuensi rendah dibutuhkan untuk penetrasi lebih baik.
Pada pengukuran ketebalan, thermocouple input Type K dapat membantu mencatat temperatur bagian yang diperiksa untuk koreksi time-of-flight pada aplikasi tertentu. Nilai akhir tetap bergantung pada sensor, kalibrasi, material, temperatur, dan prosedur inspeksi yang digunakan.
Guided Wave dan EMAT Inspection
Untuk aplikasi guided wave, PowerBox H dapat membangkitkan mode gelombang yang dirancang untuk menjangkau area tertentu dari satu posisi sensor atau sepanjang lintasan pemindaian. Aplikasi seperti corrosion screening, surface wave inspection, atau volumetric guided wave memerlukan pemilihan sensor dan software yang tepat.
Pada sistem EMAT, sensor dapat digunakan untuk shear horizontal, longitudinal normal beam, angled beam, surface wave, atau volumetric guided wave sesuai kebutuhan aplikasi. Konfigurasi final perlu melihat material, ketebalan, coating, radius, temperatur, dan target indikasi.
Dry-Coupled dan Air-Coupled Ultrasonic Testing
PowerBox H relevan untuk aplikasi yang ingin mengurangi ketergantungan pada couplant cair. Dengan sensor DCUT yang sesuai, operator dapat melakukan dry-coupled ultrasonic testing pada pekerjaan tertentu. Dengan sensor air-coupled, sistem dapat mendukung aplikasi non-contact yang memang dirancang untuk coupling melalui udara.
Kedua pendekatan ini bukan pengganti otomatis untuk semua UT konvensional. Pemilihan metode harus mempertimbangkan material, kondisi permukaan, jarak sensor, target flaw, frekuensi, dan kualitas sinyal yang dibutuhkan.
Material Properties: Stress, Nodularity, dan Bolt Load
PowerBox H juga dapat digunakan dalam sistem pengukuran material properties seperti residual stress, nodularity, atau bolt load dengan sensor dan software yang sesuai. Aplikasi seperti ini biasanya membutuhkan prosedur yang lebih spesifik dibanding thickness measurement umum, termasuk kalibrasi, reference data, dan workflow analisis yang jelas.

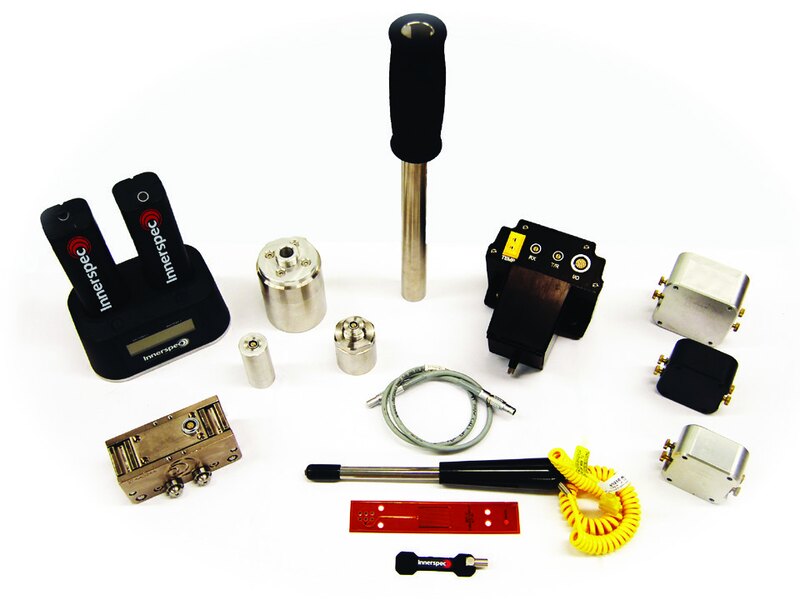

Konfigurasi Sensor dan Aksesori
PowerBox H dapat menjadi pusat sistem inspeksi portabel maupun semi-otomatis. Pilihan konfigurasi dapat mencakup EMAT probe, dry-coupled transducer, air-coupled transducer, low-frequency piezoelectric sensor, encoder, thermocouple, magnet pulser, signal conditioning, multiplexer, roller kit, dan external battery charger.
Pemilihan aksesori sebaiknya dimulai dari kebutuhan inspeksi, bukan dari daftar komponen. Untuk thickness measurement satu titik, kebutuhan hardware akan berbeda dari corrosion screening dengan guided wave. Untuk scan area dengan posisi data, encoder dan mekanisme scanner menjadi lebih penting. Untuk aplikasi temperatur atau material property measurement, sensor dan software yang dipakai harus dipastikan sejak awal.
Pendekatan ini membuat penawaran PowerBox H lebih akurat, karena calon pengguna mendapatkan konfigurasi yang relevan dengan pekerjaan aktual di lapangan atau laboratorium.
Data yang Dibutuhkan untuk Menentukan PowerBox H
Sebelum meminta penawaran Innerspec PowerBox H, siapkan informasi teknis berikut:
- jenis material dan kondisi permukaan objek;
- rentang ketebalan, radius, coating, dan akses sensor;
- target inspeksi, misalnya thickness, corrosion, crack, flaw, stress, nodularity, atau bolt load;
- metode yang dipertimbangkan, seperti EMAT, DCUT, air-coupled, PZT, pulse-echo, atau pitch-catch;
- kebutuhan pembacaan satu titik, line scan, area scan, atau integrasi scanner;
- temperatur objek saat inspeksi dan kebutuhan thermocouple;
- sensor, scanner, atau software yang sudah dimiliki;
- format data, kebutuhan laporan, dan standar internal yang perlu dipenuhi.
Data tersebut membantu tim Fortest menilai apakah PowerBox H adalah instrumen yang tepat, sensor apa yang perlu dipilih, dan aksesori apa yang benar-benar diperlukan untuk mendapatkan hasil inspeksi yang dapat dipakai.
Harga Innerspec PowerBox H dan Penawaran
Harga Innerspec PowerBox H dipengaruhi oleh konfigurasi instrumen, sensor, software, aksesori, dan kebutuhan integrasi. Karena instrumentasi ini digunakan untuk aplikasi NDT yang sangat bervariasi, penawaran yang baik perlu dimulai dari problem inspeksi yang ingin diselesaikan.
Tim Fortest dapat membantu mengevaluasi kebutuhan tim NDT, maintenance, QA/QC, laboratorium, maupun integrator, mulai dari ultrasonic flaw inspection, thickness measurement, EMAT guided wave, dry-coupled ultrasonic testing, sampai konfigurasi scanner dan data output. Dengan data material dan workflow inspeksi yang jelas, rekomendasi produk dapat lebih tepat dari sisi fungsi, biaya, dan kesiapan operasi.
Hubungi Fortest untuk diskusi aplikasi, validasi konfigurasi, dan penawaran Innerspec PowerBox H sesuai kebutuhan proyek Anda.
Aplikasi
- ✓ Flaw inspection pada material dengan attenuasi tinggi
- ✓ Ultrasonic thickness measurement dan corrosion screening
- ✓ EMAT bulk wave dan guided wave inspection
- ✓ Air-coupled ultrasonic testing untuk aplikasi non-contact tertentu
- ✓ Dry-coupled ultrasonic testing dengan transduser DCUT yang kompatibel
- ✓ Pulse-echo dan pitch-catch ultrasonic testing di lapangan
- ✓ Material property measurement seperti stress, nodularity, dan bolt load dengan sensor serta software yang sesuai
- ✓ Integrasi scanner manual atau otomatis menggunakan encoder satu axis
