Deskripsi Produk
Sistem ultrasonic NDT yang dibangun untuk riset, otomasi pabrik, atau integrasi scanner sering membutuhkan lebih dari sekadar flaw detector portabel. Tim integrator perlu mengontrol parameter pulser, mengelola trigger, membaca waveform, melakukan streaming data, dan menghubungkan instrumen ke software pengujian yang sudah ada.

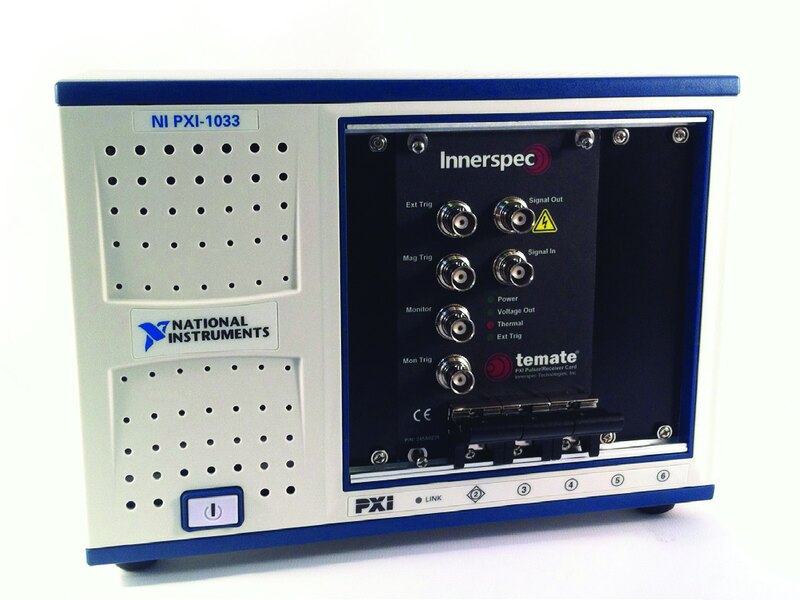

Innerspec temate PXI Pulser/Receiver dibuat untuk kebutuhan tersebut. Produk ini adalah kartu high-power ultrasonic pulser/receiver yang dipasang pada chassis PXI atau CompactPCI, dengan output hingga 8 kW / 1200 Vpp toneburst untuk menggerakkan EMAT maupun transduser piezoelectric yang kompatibel.
Bagi tim yang mencari PXI ultrasonic pulser receiver atau EMAT pulser receiver untuk sistem NDT custom, temate PXI memberi kombinasi penting: daya tinggi, format modular, mode pulse-echo dan pitch-catch, driver C++/LabVIEW, serta kemampuan streaming data ke aplikasi pihak ketiga.
PXI Pulser/Receiver untuk Sistem Ultrasonic NDT Custom
PXI dan CompactPCI banyak digunakan pada sistem instrumentasi otomatis karena formatnya modular dan mudah diintegrasikan dengan komputer host, software kontrol, dan perangkat akuisisi data lain. temate PXI dirancang agar integrator dapat memasukkan pulser/receiver ultrasonic berdaya tinggi ke dalam arsitektur tersebut.
Instrumen ini mendukung pengaturan parameter seperti frequency, number of cycles, delays, trigger, dan konfigurasi penerimaan sinyal. Dengan pendekatan ini, temate PXI cocok untuk tim R&D, system integrator, laboratorium pengembangan NDT, maupun lini inspeksi industri yang membutuhkan kontrol lebih fleksibel dibanding instrumen standalone.
Jika pekerjaan Anda lebih membutuhkan unit lapangan berbasis baterai, lihat juga Innerspec PowerBox H sebagai instrumen ultrasonic NDT portabel berdaya tinggi. Jika fokusnya adalah transduser dry-coupled untuk thickness measurement tanpa liquid couplant, lihat Innerspec DCUT Dry-Coupled Ultrasonic Transducers.
Output 8 kW / 1200 Vpp untuk EMAT dan Piezoelectric
Beberapa aplikasi ultrasonic testing membutuhkan energi tinggi agar mode gelombang yang diinginkan dapat dibangkitkan dengan stabil. Ini terutama relevan untuk EMAT, air-coupled ultrasonic testing, low-frequency ultrasonic testing, dan material yang memiliki redaman sinyal tinggi.

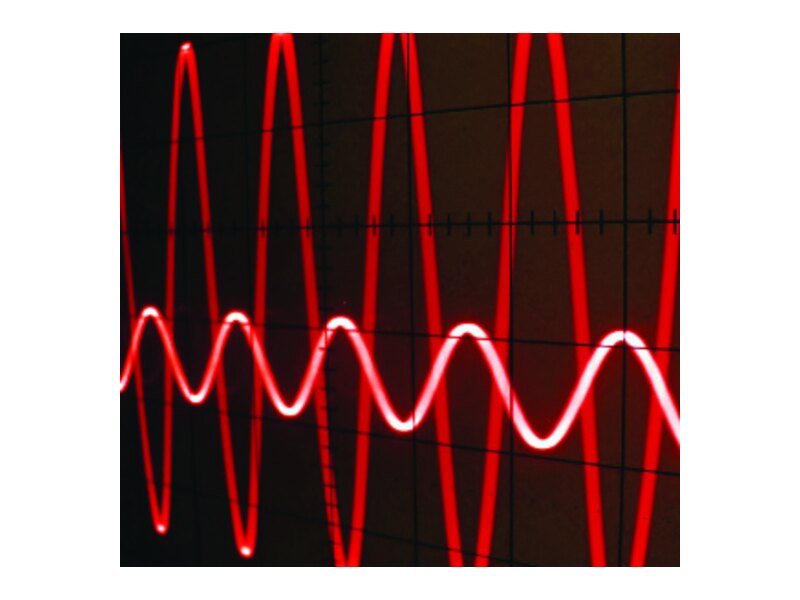

temate PXI menyediakan peak output power 0.17 kW-8 kW at 50 Ohms dengan voltage peak-to-peak 150 V-1200 V. Frequency range standar adalah 100 kHz-6 MHz, sehingga sistem dapat dikonfigurasi untuk berbagai kebutuhan bulk wave, guided wave, pulse-echo, atau pitch-catch.
Daya tinggi bukan satu-satunya faktor keberhasilan inspeksi. Kualitas hasil tetap ditentukan oleh sensor, coupling atau metode pembangkitan gelombang, geometri benda uji, noise, parameter pulser, filtering, kalibrasi, dan software analisis.
Mode Pulse-Echo dan Pitch-Catch
Mode pulse-echo digunakan ketika satu transduser atau satu path sensor mengirimkan pulsa dan menerima pantulan dari dinding belakang, interface, atau indikasi di dalam material. temate PXI memiliki built-in transmit/receive switch untuk membantu operasi pulse-echo pada konfigurasi yang sesuai.
Mode pitch-catch menggunakan transmitter dan receiver terpisah. Konfigurasi ini relevan untuk banyak aplikasi EMAT, guided wave, air-coupled testing, material property measurement, dan sistem scanner yang membutuhkan lintasan gelombang tertentu.
Dengan dua mode tersebut, temate PXI dapat dijadikan platform instrumentasi untuk pengembangan metode inspeksi, validasi sensor, dan integrasi sistem yang perlu bergerak dari uji laboratorium ke sistem produksi.
Driver C++ dan LabVIEW untuk Integrasi Software
Salah satu alasan utama memilih temate PXI adalah kemampuan integrasinya. Driver dan example code tersedia dalam format C++ dan LabVIEW, sehingga tim engineering dapat mengatur parameter instrumen serta mengambil data dari aplikasi yang sudah digunakan di sistem mereka.
Data streaming dapat mencakup time-of-flight (TOF), peak amplitude, data dari hingga 3 independent gates, atau complete waveform pada full PRF. Informasi ini penting ketika sistem harus melakukan logging, decision logic, C-scan mapping, atau integrasi dengan motion control.
Untuk sistem otomatis, instrumen mendukung internal atau external trigger mode, 5 VDC external trigger input dengan configurable divider, external trigger output untuk electromagnet pulser control, dan synchronized 5 VDC output.
Aplikasi Innerspec temate PXI
EMAT Research dan Sensor Development

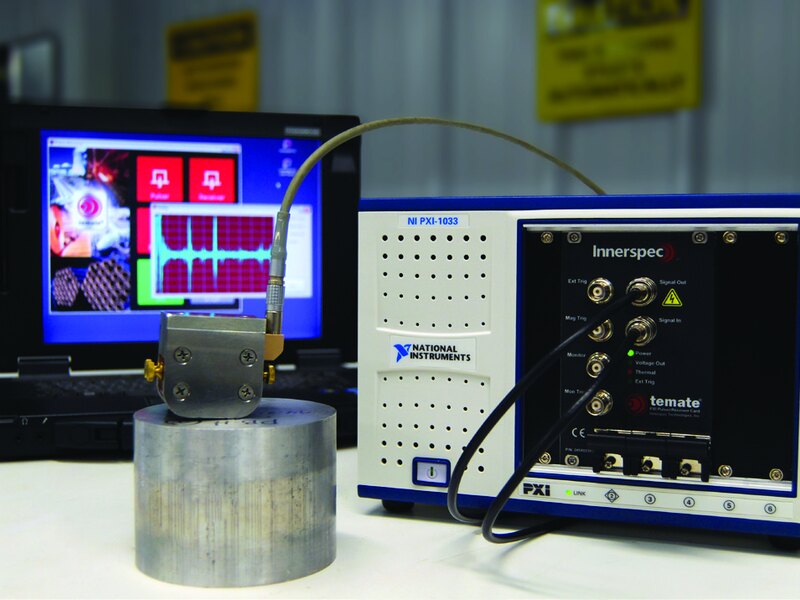

EMAT membutuhkan pulser berdaya tinggi untuk membangkitkan gelombang ultrasonik pada material konduktif tanpa liquid couplant. temate PXI dapat digunakan untuk pengujian sensor, pemilihan mode gelombang, eksperimen guided wave, dan validasi parameter sebelum aplikasi dikembangkan menjadi sistem inspeksi.
Integrasi Sistem Ultrasonic Testing
Untuk integrator, format PXI/cPCI mempermudah desain sistem yang menggabungkan ultrasonic pulser/receiver, komputer host, motion controller, encoder, scanner, dan software analisis. Konfigurasi seperti ini umum pada inspeksi otomatis di pabrik, laboratorium, dan sistem pengujian material khusus.
Air-Coupled dan Piezoelectric Ultrasonic Testing
Selain EMAT, temate PXI dapat menggerakkan transduser piezoelectric standar atau air-coupled yang kompatibel. Ini berguna untuk aplikasi yang memerlukan toneburst pulser berdaya tinggi, frekuensi rendah, atau eksperimen ultrasonic testing dengan sensor khusus.
A-Scan, C-Scan, dan Data Streaming
Ketika inspeksi membutuhkan data posisi, temate PXI dapat menjadi bagian dari sistem yang menghasilkan A-scan maupun C-scan. Data dapat dikirim ke aplikasi pihak ketiga untuk dianalisis, disimpan, atau dikombinasikan dengan informasi encoder dan scanner.
Data yang Dibutuhkan untuk Menentukan Konfigurasi
Sebelum meminta penawaran Innerspec temate PXI, siapkan informasi berikut:
- chassis PXI atau CompactPCI yang digunakan atau rencana pengadaan chassis;
- jenis sensor: EMAT, piezoelectric, air-coupled, atau sensor custom;
- frequency range, jumlah cycle, tegangan, PRF, dan kebutuhan duty cycle;
- mode inspeksi: pulse-echo, pitch-catch, guided wave, A-scan, atau C-scan;
- kebutuhan trigger internal, external trigger, encoder trigger, atau synchronized output;
- bahasa/software integrasi, misalnya C++, LabVIEW, atau aplikasi internal;
- target data: TOF, peak amplitude, multi-gate, atau complete waveform;
- material, geometri, kondisi permukaan, dan target flaw atau parameter yang ingin diukur.
Data ini membantu tim Fortest menilai apakah temate PXI adalah pilihan yang tepat, apakah dibutuhkan sensor atau aksesori tambahan, dan bagaimana konfigurasi sistem perlu disiapkan agar integrasi berjalan realistis.
Harga Innerspec temate PXI dan Penawaran
Harga Innerspec temate PXI dipengaruhi oleh konfigurasi instrumentasi, chassis PXI/cPCI, sensor, driver integration, software, trigger, scanner, dan kebutuhan validasi aplikasi. Karena produk ini biasanya masuk ke proyek integrasi, penawaran sebaiknya dimulai dari kebutuhan sistem, bukan hanya dari satu part number.
Tim Fortest dapat membantu tim R&D, integrator, laboratorium, QA/QC, dan engineering mengevaluasi kebutuhan high-power ultrasonic pulser receiver untuk EMAT, piezoelectric, air-coupled, atau sistem NDT otomatis.
Hubungi Fortest untuk diskusi aplikasi, validasi konfigurasi, dan penawaran Innerspec temate PXI Pulser/Receiver sesuai kebutuhan proyek Anda.
Aplikasi
- ✓ Integrasi sistem ultrasonic NDT berbasis PXI atau CompactPCI
- ✓ Pengembangan sistem EMAT untuk riset dan aplikasi industri
- ✓ Pengujian piezoelectric transducer standar atau air-coupled
- ✓ Pulse-echo dan pitch-catch ultrasonic testing
- ✓ A-scan dan C-scan data streaming untuk aplikasi pihak ketiga
- ✓ Time-of-flight dan peak-amplitude analysis dengan beberapa gate
- ✓ Otomasi inspeksi material menggunakan trigger eksternal atau encoder trigger
- ✓ Integrasi software C++ atau LabVIEW untuk sistem NDT custom
