NOVOTEST Lab UCI Pro Wireless Hardness Tester

Komponen kecil, pelat tipis, gear tooth, groove, atau lapisan hasil surface hardening sering tidak menyediakan area datar yang cukup untuk bench hardness tester. Membawa objek ke laboratorium juga tidak selalu memungkinkan—terutama ketika komponen sudah terpasang, hanya satu titik lokal yang perlu diverifikasi, atau keputusan harus dibuat dekat proses produksi.

Pada kondisi tersebut, tantangannya bukan sekadar memperoleh angka hardness. Operator perlu menempatkan indenter tepat pada area yang ditentukan, menerapkan beban secara stabil, memilih conversion yang sesuai dengan material, lalu menyimpan hasil bersama identitas komponen agar data dapat ditelusuri.

NOVOTEST Lab UCI Pro menyatukan UCI probe, display, kontrol, dan baterai dalam housing sekitar 160 gram. Instrumen dapat menjalankan fungsi pengukuran utama tanpa smartphone. Ketika dibutuhkan workflow yang lebih lengkap, koneksi Bluetooth ke NOVOTEST Lab app menambahkan material calibration, pengaturan lanjutan, graph, statistics, archive, media note, report, cloud synchronization, serta data export.

Dedicated UCI atau Kombinasi UCI dan Leeb?

Lab UCI Pro merupakan dedicated UCI hardness tester. Posisi produk ini berbeda dari NOVOTEST T-UD3 Combined Hardness Tester, yang menyediakan UCI dan Leeb dalam satu electronic unit.

Jika seluruh pekerjaan berpusat pada area lokal, jejak indentasi kecil, dan bentuk kompleks, dedicated UCI dapat menghasilkan konfigurasi yang lebih ringkas. Jika tim juga menangani komponen besar dan berstruktur relatif kasar yang sesuai untuk rebound testing, kombinasi UCI dan Leeb pada T-UD3 dapat memberikan coverage aplikasi lebih luas.

Cara Kerja UCI dan Mengapa Preparation Tetap Penting

Metode Ultrasonic Contact Impedance menggunakan diamond indenter pada ujung vibrating rod. Saat indenter ditekan ke permukaan dengan beban tertentu, perubahan contact area memengaruhi frekuensi resonansi. Instrumen mengolah perubahan tersebut menjadi nilai hardness.

Kedalaman penetrasi hanya beberapa mikron sehingga jejak pada permukaan relatif kecil. Karakter ini membantu pemeriksaan finished part, hardened layer, dan area yang tidak dapat menerima indentasi besar. Namun, jejak kecil juga membuat kondisi titik ukur penting: scale, coating lepas, roughness berlebihan, permukaan melengkung, gerakan benda, atau posisi probe yang tidak tegak dapat meningkatkan variasi hasil.

Desain probe Lab UCI Pro ditujukan untuk mengurangi pengaruh operator dan meningkatkan repeatability. Klaim tersebut tidak menghilangkan kebutuhan akan:

• surface preparation yang sesuai;
• posisi probe tegak dan stabil;
• support atau fixture untuk benda kecil dan tipis;
• reference block atau sample yang relevan;
• jumlah pembacaan serta aturan averaging; dan
• prosedur serta acceptance criteria yang ditetapkan sebelum pengujian.

Memilih Test Load HV1, HV5, atau HV10

Lab UCI Pro tersedia sebagai varian HV1 9,8 N, HV5 49 N, atau HV10 100 N. Test load merupakan bagian dari tipe perangkat, bukan pengaturan yang dapat diganti bebas pada satu unit. Pemilihannya perlu ditetapkan saat menyusun penawaran.

HV1 untuk Jejak Indentasi Minimum

HV1 relevan ketika area ukur sangat kecil, permukaan sudah final-machined, atau hardened layer relatif tipis. Beban rendah membantu membatasi jejak, tetapi lebih sensitif terhadap roughness, kestabilan tangan, dan movement. Test stand atau fixture layak dipertimbangkan untuk pemeriksaan berulang pada small part.

HV5 untuk Kebutuhan Umum

HV5 memberi titik tengah untuk banyak komponen heat-treated, shaft, bearing, gear, blade, mould, die, groove, dan bentuk kompleks. Buyer tetap perlu memastikan area ukur cukup untuk menempatkan probe dan ketebalan lapisan sesuai dengan metode yang digunakan.

HV10 untuk Beban Lebih Tinggi

HV10 dapat dipertimbangkan ketika dibutuhkan load lebih tinggi atau preparation permukaan tidak sebaik aplikasi HV1. Beban terbesar bukan otomatis pilihan terbaik: hardened-layer depth, ketebalan benda, target jejak, geometri, dan kekakuan komponen tetap menentukan kesesuaian.

Aplikasi NOVOTEST Lab UCI Pro

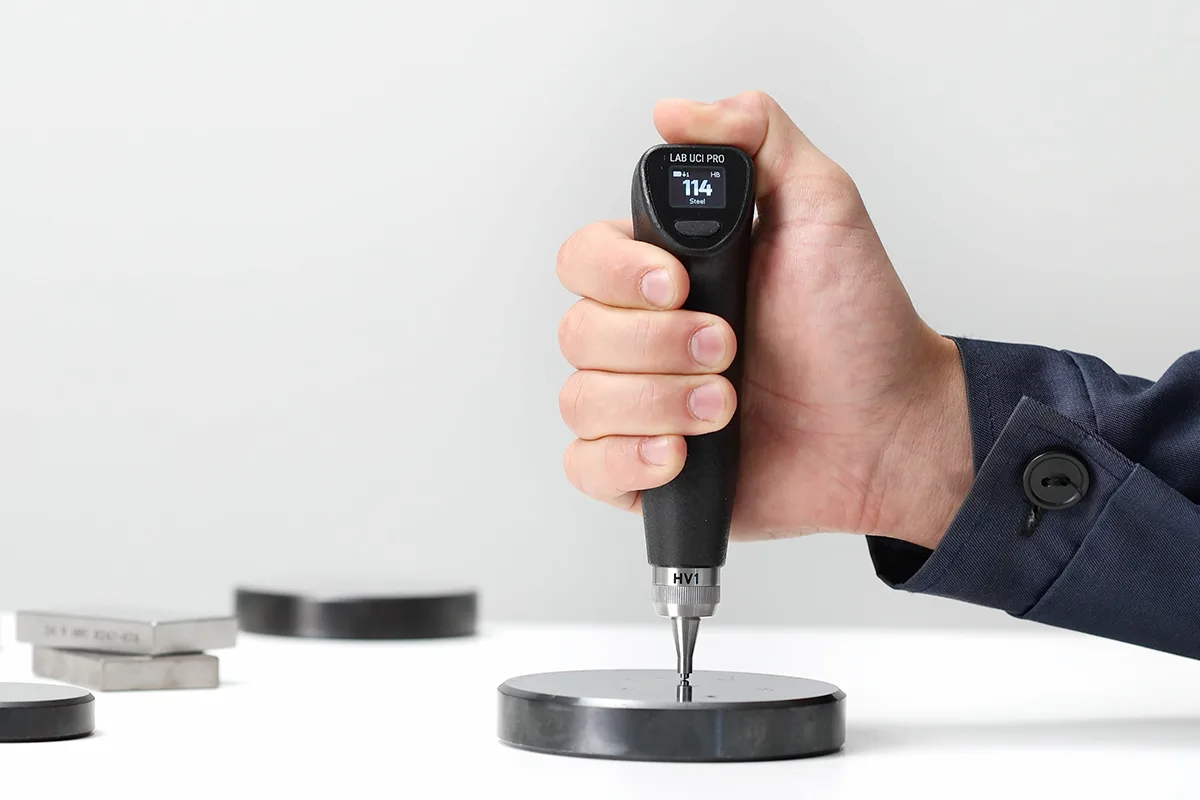

Komponen Kecil dan Pelat Tipis

NOVOTEST mencantumkan kemampuan pengukuran pada benda dengan berat beberapa gram dan pelat sekitar 1 mm. Angka tersebut perlu diperlakukan sebagai kemampuan aplikasi dengan syarat, bukan jaminan bahwa setiap benda tipis dapat langsung diukur dengan tangan.

Benda uji harus cukup kaku dan tidak bergerak saat beban diterapkan. Small part seperti fastener, spring component, pin, insert, atau sample produksi dapat memerlukan stand, fixture, atau support yang menjaga permukaan stabil serta posisi probe konsisten.

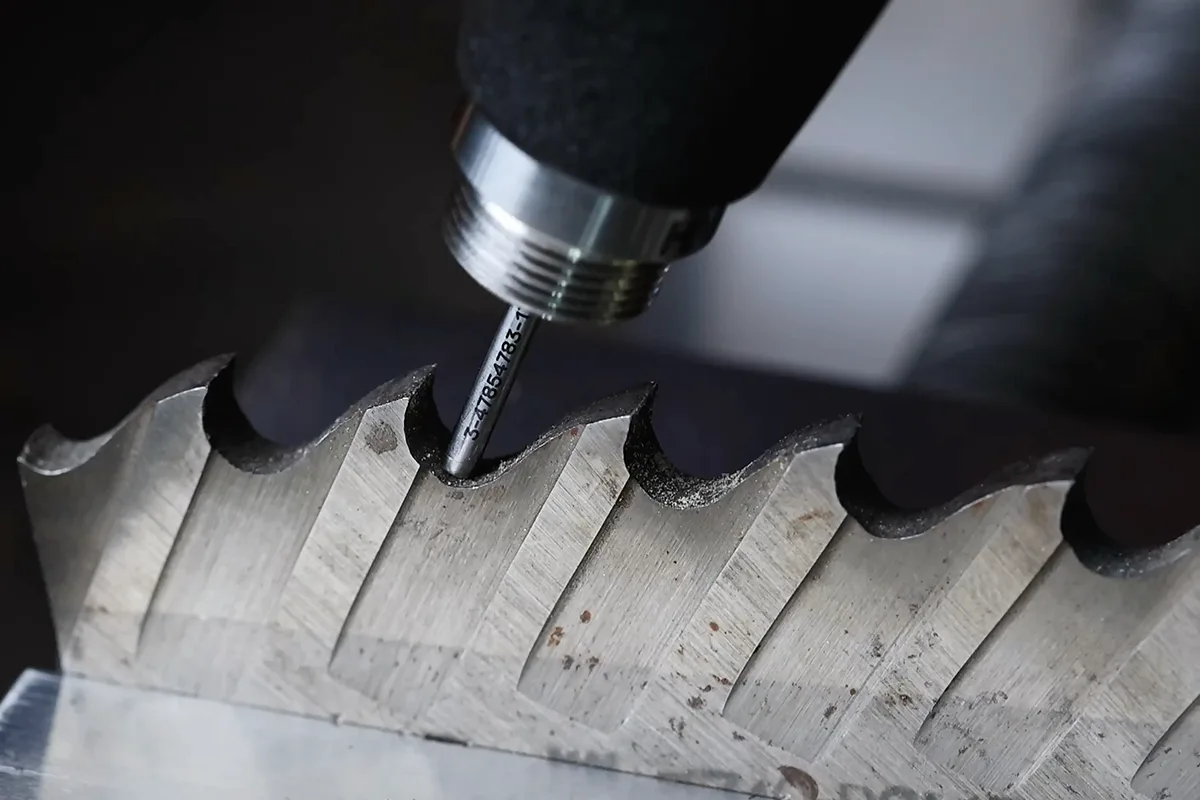

Gear Tooth, Groove, dan Internal Surface

Protective indenter cap dapat dilepas untuk menjangkau groove sempit, gear tooth, bagian dalam lubang, dan area hingga sekitar 20 mm di dalam objek. Kemampuan ini membantu ketika housing probe standar terhalang oleh geometri.

Melepas cap juga membuat area di sekitar indenter lebih terbuka. Operator perlu melindungi tip dari benturan lateral, memastikan ruang gerak cukup untuk menekan lurus, dan mengembalikan protective cap setelah pekerjaan selesai.

Hardened Layer dan Heat-Treated Part

Nitriding, cementation, induction hardening, dan proses surface treatment lain menghasilkan gradien hardness antara permukaan dan substrate. UCI dengan jejak kecil dapat mendukung comparative measurement pada lapisan tersebut.

Buyer perlu menyertakan jenis proses, target hardness, estimated case depth, material substrate, dan lokasi ukur. Hasil tidak boleh otomatis dianggap hanya mewakili lapisan apabila kedalaman pengaruh indentasi, ketebalan hardened layer, dan kontribusi substrate belum dievaluasi.

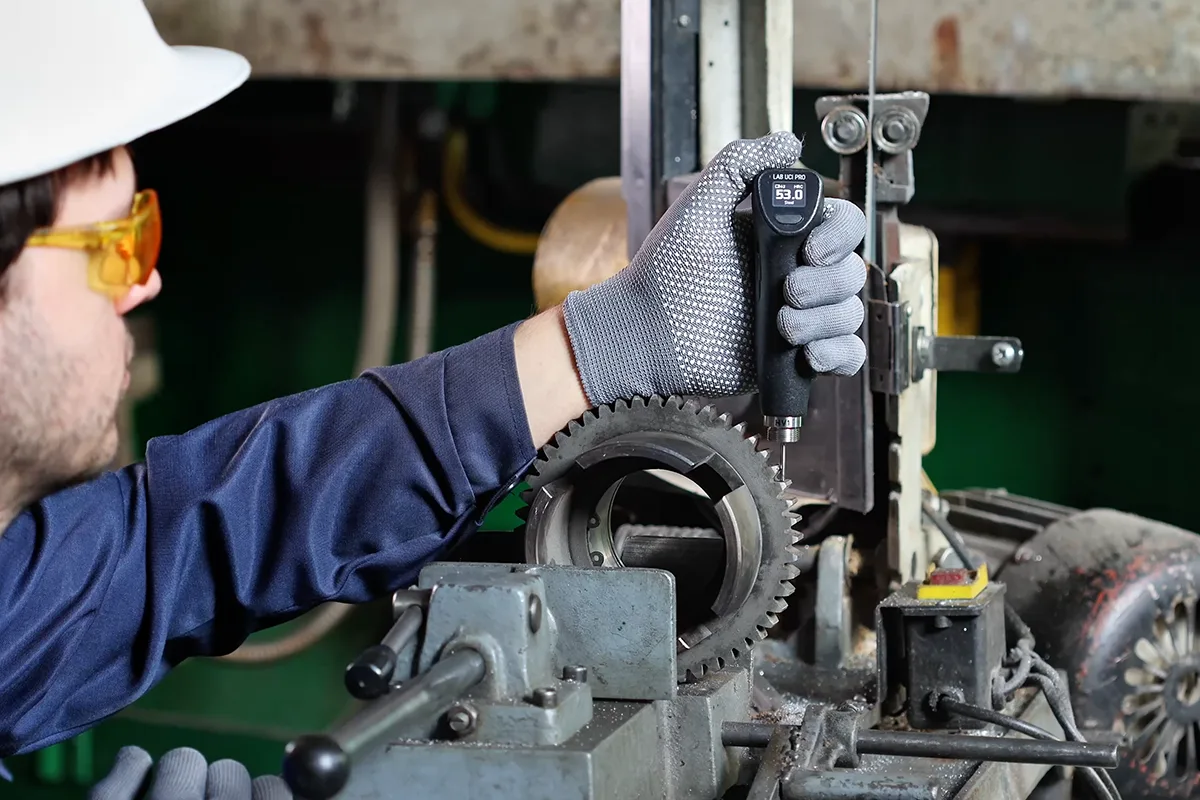

Quality Control di Laboratorium dan Dekat Proses

Housing yang ringkas memungkinkan alat dibawa ke area incoming inspection, production line, workshop, atau komponen terpasang. Built-in battery hingga 24 jam mengurangi kebutuhan charging di tengah shift, sedangkan rentang operasi −20 hingga +50°C memberi ruang untuk lingkungan kerja yang beragam.

Spesifikasi lingkungan bukan pengganti evaluasi kondisi aktual. Temperatur benda uji, debu, oli, vibrasi, akses kerja, dan keselamatan operator tetap perlu dikendalikan agar hasil dapat diulang.

Hardness Scale, Material, dan Conversion

Lab UCI Pro mencantumkan rentang 0–2000 HV dan measurement uncertainty 4%. Nilai uncertainty tersebut merupakan spesifikasi pabrikan; penerapannya tetap terkait calibration, reference material, test load, surface condition, dan prosedur pengukuran.

Pilihan tampilan meliputi HV, HB, HRC, HRB, HRA, HK, dan MPa. Material bawaan mencakup steel, alloy steel, stainless steel, cast iron, nickel, aluminium, brass, dan copper. Formula conversion pabrikan mengacu pada ASTM E140 dan ISO 18265.

Skala yang ditampilkan tidak semuanya merupakan pengukuran langsung yang independen. Conversion antar-skala harus sesuai dengan material group dan rentang yang berlaku. Nilai MPa adalah hasil conversion berdasarkan hubungan material tertentu, bukan pengganti tensile test langsung.

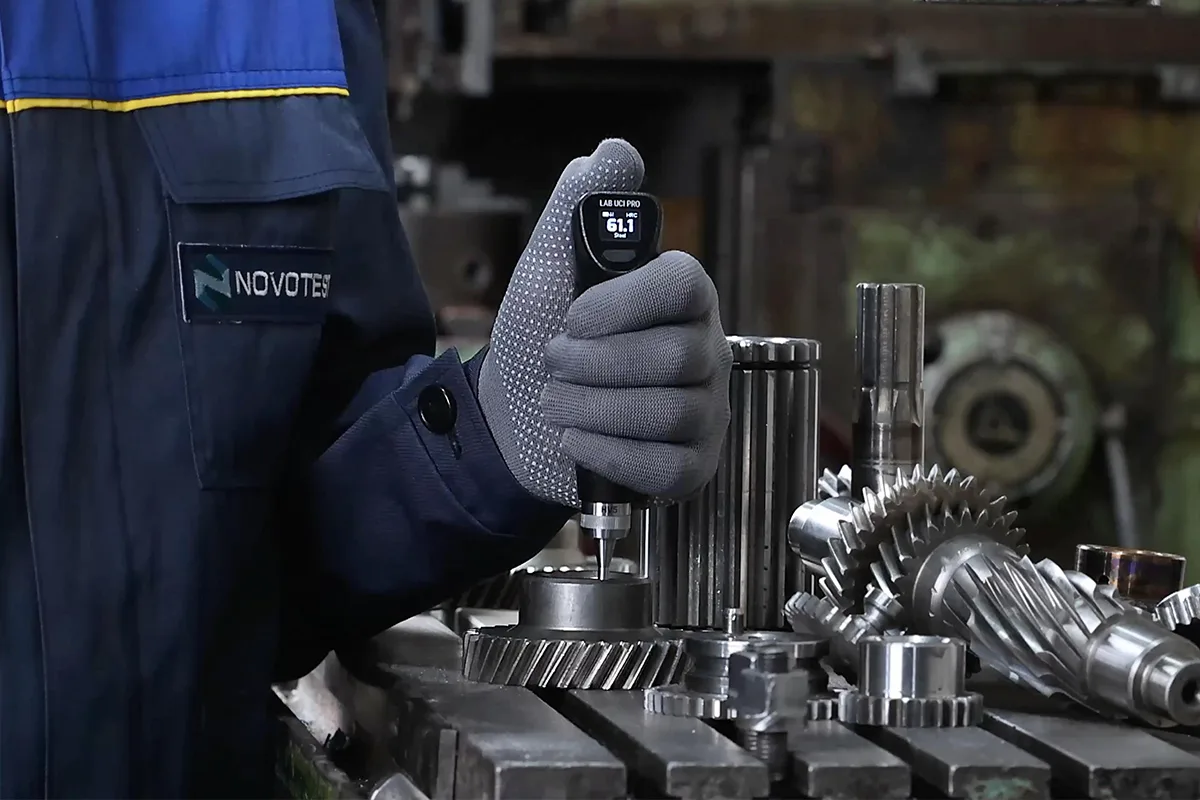

Untuk alloy khusus, heat treatment tertentu, atau material di luar conversion bawaan, NOVOTEST Lab app memungkinkan pembuatan custom material menggunakan satu reference measurement atau calibration value. Reference sample sebaiknya:

1. mewakili material dan heat treatment aktual;
2. berada dekat rentang hardness yang akan diperiksa;
3. memiliki nilai acuan yang dapat ditelusuri;
4. memiliki permukaan dan ketebalan yang sesuai; dan
5. diperiksa ulang ketika probe, prosedur, atau kondisi pengujian berubah.

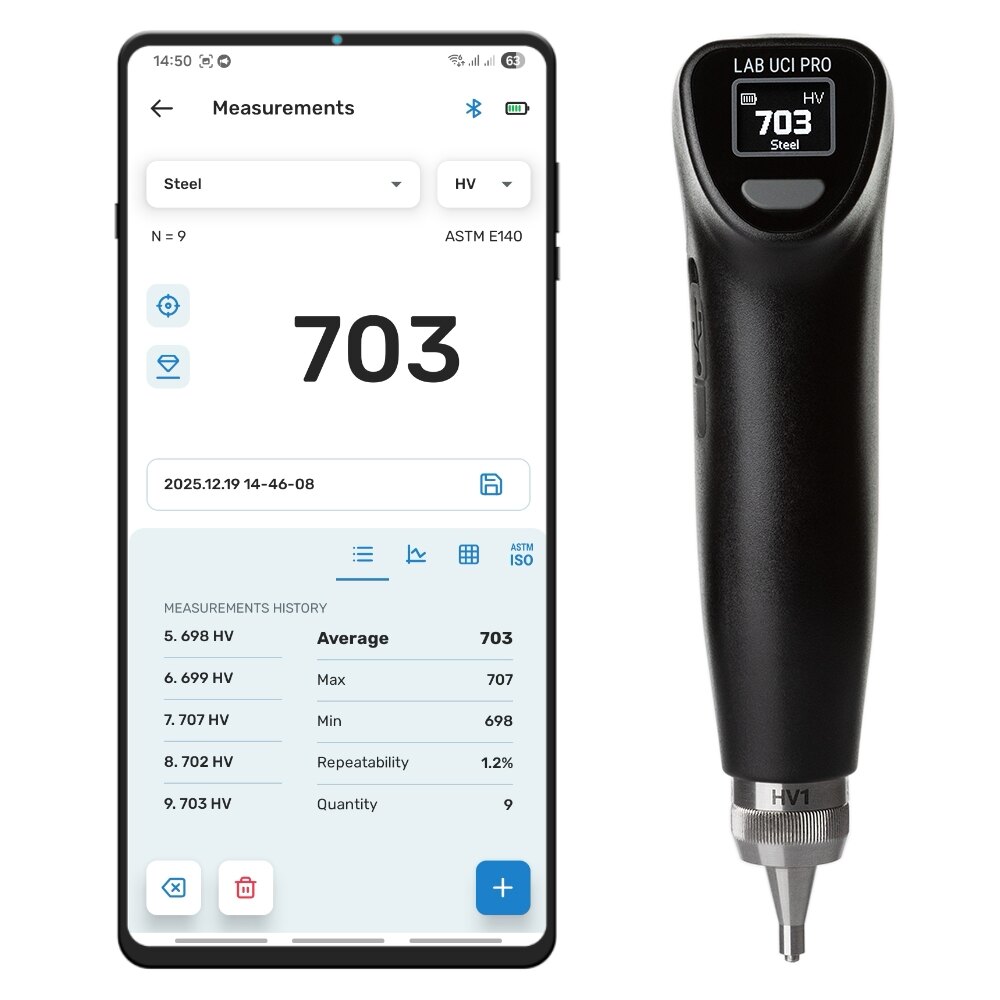

Standalone di Alat, Dokumentasi Lanjutan di App

Display 0,66 inci 64 × 48 dan kontrol pada alat menyediakan fungsi penting seperti pemilihan material, hardness scale, dan pembacaan hasil. Operator tidak harus memasangkan smartphone untuk setiap pengukuran dasar.

Koneksi Bluetooth BLE membuka workflow NOVOTEST Lab app untuk:

• calibration dan pembuatan material baru;
• measurement serta functional settings;
• graph, statistics, dan archive;
• report dengan photo, video, atau audio note;
• cloud synchronization dan data export; serta
• firmware update.

Pemisahan ini membantu tim menggunakan alat secara cepat pada pekerjaan sederhana, lalu mengaktifkan smartphone ketika traceability atau report yang lebih lengkap diperlukan. Untuk lokasi tanpa konektivitas internet, kebutuhan cloud dan sinkronisasi perlu direncanakan terpisah dari fungsi Bluetooth lokal.

Paket Standar dan Opsi

Paket standar Lab UCI Pro mencakup:

1. NOVOTEST Lab UCI Pro hardness tester sesuai pilihan test load;
2. USB Type-C cable;
3. charger;
4. protective carrying case;
5. user manual; dan
6. NOVOTEST Lab quick guide.

Pilihan tambahan dari pabrikan meliputi set hardness reference block dengan nominal berbeda, fixture atau stand untuk positioning sample, grinding tool untuk surface preparation, protective cap tambahan, serta extended calibration untuk material non-standard.

Scope penawaran perlu menyebutkan varian HV1, HV5, atau HV10 secara eksplisit. Test block, calibration certificate, stand, dan preparation tool juga sebaiknya ditetapkan dari awal agar alat yang diterima dapat langsung digunakan mengikuti prosedur tim.

Batas Penggunaan

Lab UCI Pro tidak membuat semua bentuk logam otomatis dapat diukur. Sebelum menjadikan hasil sebagai acceptance data, evaluasi:

• material, struktur, dan heat treatment;
• ketebalan komponen serta hardened-layer depth;
• massa, support, dan risiko vibrasi;
• roughness, curvature, scale, coating, atau contamination;
• test load dan posisi probe;
• reference block serta status calibration;
• jumlah pembacaan, averaging, dan outlier handling; serta
• standard method dan acceptance criteria.

Perangkat memberikan data hardness dan conversion yang membantu quality control. Keputusan pass/fail tetap harus mengikuti dokumen teknis, prosedur, serta personel yang berwenang.

Checklist Data untuk Penawaran

Siapkan informasi berikut agar konfigurasi dapat dipilih secara tepat:

1. material, grade, dan proses heat treatment;
2. hardness scale, rentang nominal, dan acceptance limit;
3. ukuran, massa, serta ketebalan komponen;
4. hardened-layer depth atau coating thickness bila relevan;
5. bentuk area, radius, groove, hole depth, dan akses pengukuran;
6. surface roughness serta preparation yang dapat dilakukan;
7. metode, standard conversion, jumlah titik, dan kebutuhan repeatability;
8. pilihan test load HV1, HV5, atau HV10;
9. kebutuhan reference block, calibration certificate, stand, fixture, atau grinding tool;
10. kebutuhan NOVOTEST Lab app, report, data export, dan cloud workflow; serta
11. jumlah operator, lokasi penggunaan, training, dan target pengadaan.

Hubungi tim Fortest dengan foto komponen dan data tersebut untuk mendiskusikan NOVOTEST Lab UCI Pro, pemilihan test load, reference block, fixture, kebutuhan dokumentasi, dan penawaran harga yang sesuai.
