NOVOTEST SPARK-1 Pulse Holiday Detector

Protective coating pada pipa, tangki, vessel, atau struktur baja dapat terlihat rata dan memiliki ketebalan yang sesuai, tetapi masih menyimpan pinhole, retak halus, area terlalu tipis, atau diskontinuitas yang sulit ditemukan secara visual. Titik kecil seperti ini dapat memutus fungsi barrier coating dan menjadi area awal masuknya kelembapan atau media korosif.

Masalahnya, pengukuran ketebalan coating saja belum menjawab apakah lapisan benar-benar kontinu. Tim coating inspection memerlukan metode yang dapat menyapu area kerja dan memberi indikasi ketika terdapat jalur dari permukaan coating menuju substrate logam.

NOVOTEST SPARK-1 dirancang untuk kebutuhan tersebut. Pulse holiday detector ini menggunakan metode electrospark untuk memeriksa coating dielektrik pada logam hingga ketebalan 12 mm. Operator menggerakkan electrode probe di atas permukaan, sementara ground wire dihubungkan langsung ke conductive base. Ketika terdapat diskontinuitas dan terjadi spark breakdown, alat memberikan alarm suara agar lokasi dapat ditandai untuk evaluasi atau perbaikan.

Mengapa Coating yang Sudah Diukur Ketebalannya Tetap Perlu Holiday Test?

Dry film thickness merupakan parameter penting, tetapi ketebalan pada beberapa titik tidak selalu mewakili kontinuitas seluruh area. Pinhole dapat terbentuk akibat air entrapment, contaminant, porosity, aplikasi yang tidak merata, kerusakan saat handling, atau benturan setelah coating selesai.

Pada pipeline dan tangki, satu defect kecil dapat menjadi titik lemah pada sistem proteksi. Jika baru ditemukan setelah commissioning, akses perbaikan biasanya lebih sulit dan dapat mengganggu jadwal operasi. Holiday test membantu tim menemukan dan menandai indikasi lebih awal, saat area masih dapat diperbaiki dan diperiksa ulang.

SPARK-1 bukan pengganti coating thickness gauge, adhesion tester, atau evaluasi kualitas permukaan. Instrumen ini menjawab pertanyaan yang berbeda: apakah coating memiliki diskontinuitas yang menciptakan jalur menuju substrate konduktif?

Cara Kerja NOVOTEST SPARK-1

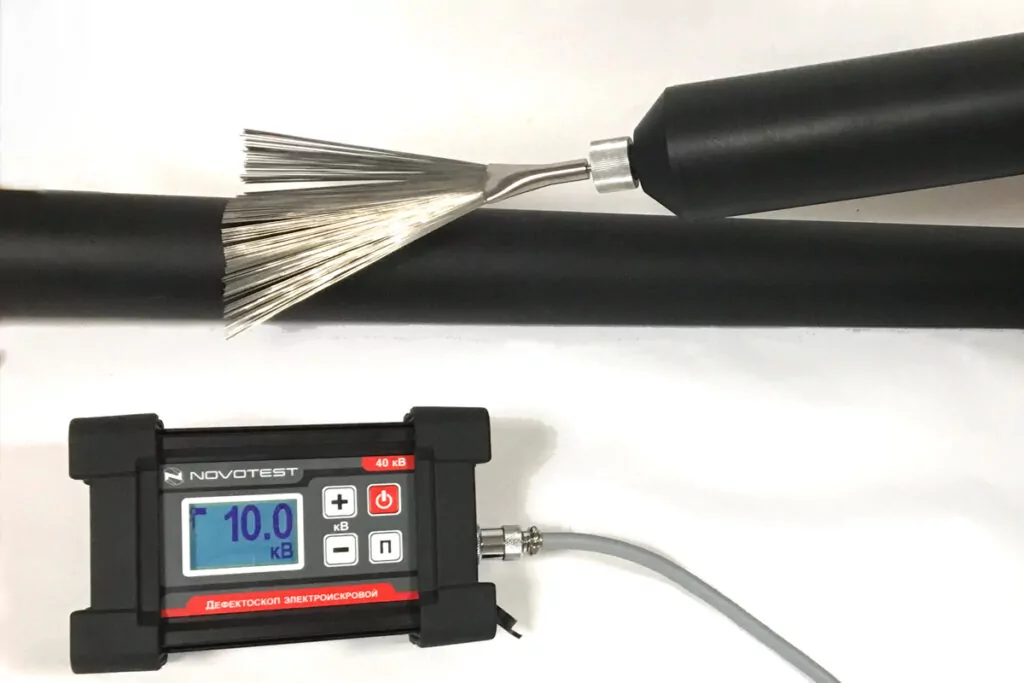

Sistem SPARK-1 terdiri dari electronic unit, high-voltage probe, electrode, dan ground wire. Ground wire dengan crocodile clip dihubungkan ke substrate logam. Electrode kemudian digerakkan menyusuri permukaan coating pada kecepatan yang dikendalikan.

Pada coating yang kontinu, lapisan dielektrik memisahkan electrode dari conductive base. Ketika electrode melewati pinhole, retak, atau area coating yang tidak memberikan isolasi memadai, terjadi spark breakdown. Electronic unit mendeteksi kondisi tersebut dan mengaktifkan alarm suara.

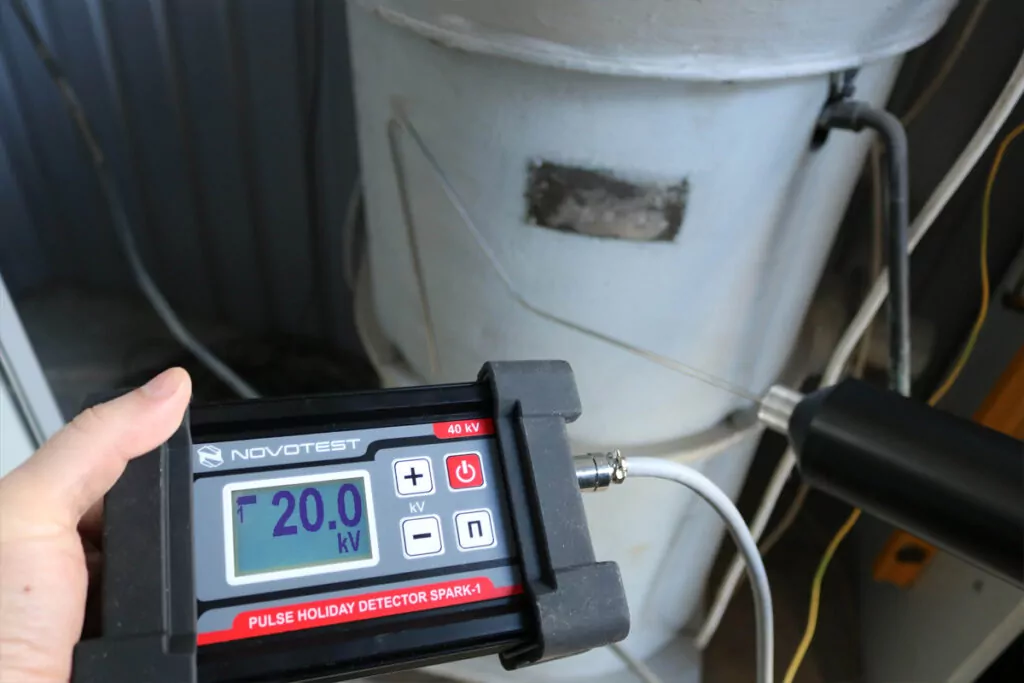

Rentang output 0–40 kV dengan resolusi 0,1 kV memberi ruang untuk menyesuaikan tegangan terhadap ketebalan coating dan prosedur proyek. Nilai tegangan tidak sebaiknya dipilih hanya karena tersedia rentang yang tinggi; operator tetap perlu mengikuti metode, acceptance criteria, dan rekomendasi yang berlaku untuk sistem coating yang diperiksa.

Manfaat untuk Pekerjaan Coating Inspection

Menemukan Defect yang Sulit Dilihat

Pinhole dan retak halus tidak selalu terlihat, terutama pada area luas atau coating berwarna gelap. Indikasi spark breakdown membantu operator memusatkan perhatian pada lokasi yang perlu ditandai, diperiksa, dan diperbaiki.

Alarm Suara Membantu Operator Menjaga Fokus pada Area Scan

Operator tidak harus terus-menerus melihat display saat menggerakkan electrode. Alarm suara memberi indikasi ketika defect terdeteksi, sehingga perhatian dapat tetap diarahkan pada coverage, kecepatan gerak, overlap, dan posisi electrode.

Pilihan Elektroda Mengikuti Geometri Objek

Permukaan plate datar, pipa kecil, pipa berdiameter besar, bagian dalam pipeline, serta sudut atau sambungan membutuhkan bentuk electrode yang berbeda. SPARK-1 tersedia dengan T-shaped, sickle, brush, ring, spring, dan electrode khusus agar kontak scan dapat disesuaikan dengan objek.

Pemilihan electrode yang tepat lebih penting daripada sekadar menambah aksesori. Buyer perlu mencocokkan diameter, bentuk permukaan, panjang area, akses operator, dan target produktivitas sebelum menentukan konfigurasi.

Mendukung Shift Inspeksi Lapangan

Battery life hingga 15 jam membantu tim menjalankan pekerjaan lapangan tanpa terlalu sering menghentikan inspeksi untuk charging. Electronic unit menggunakan housing aluminium alloy dengan rubber bumpers untuk melindungi sisi unit dari benturan dalam penggunaan lapangan.

Kondisi operasi resmi berada pada −40 sampai +50°C dengan kelembapan hingga 95%. Kesesuaian penggunaan aktual tetap perlu mempertimbangkan keselamatan kerja, kondisi permukaan, lingkungan proyek, dan prosedur inspeksi.

Aplikasi NOVOTEST SPARK-1

Pipeline Coating Inspection

Pada pipa minyak, gas, air, atau jalur proses, SPARK-1 dapat digunakan untuk memeriksa coating bagian luar maupun bagian dalam ketika tersedia akses dan electrode yang sesuai. Ring atau spring electrode dapat dipertimbangkan untuk coverage keliling pipa, sementara konfigurasi lain digunakan untuk permukaan atau area sambungan tertentu.

Data awal yang perlu disiapkan meliputi diameter pipa, jenis dan ketebalan coating, panjang inspeksi, kondisi field joint, akses bagian dalam atau luar, serta prosedur penerimaan proyek.

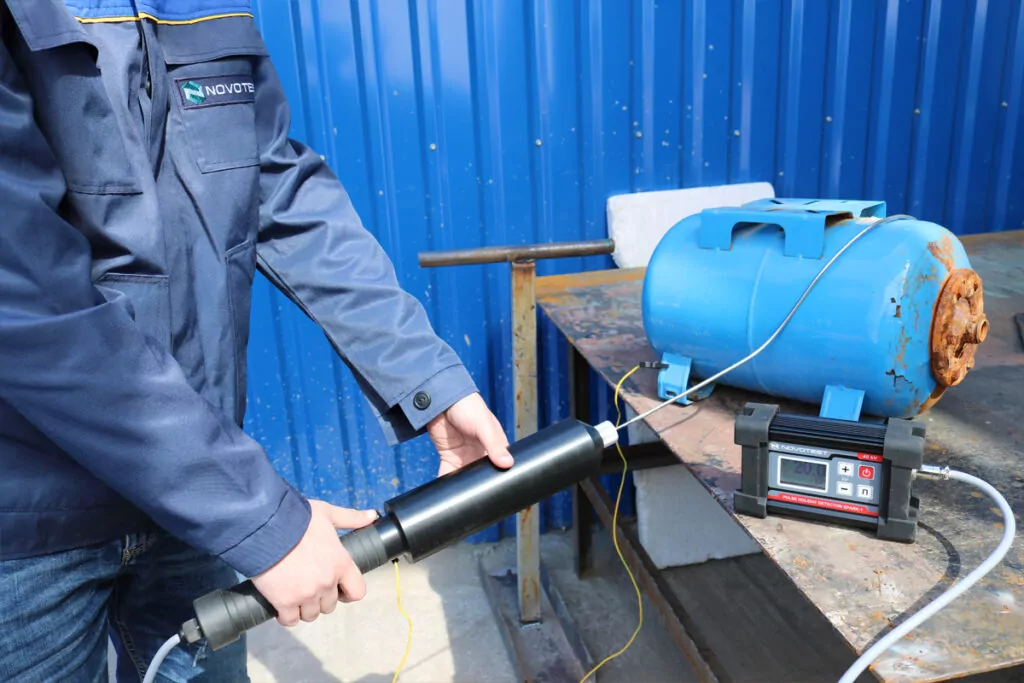

Tangki, Vessel, dan Barrel

Area shell, roof, bottom plate, nozzle, dan sambungan memiliki geometri serta akses yang berbeda. Brush atau T-shaped electrode dapat membantu pemeriksaan pada area yang sesuai, tetapi konfigurasi final tetap harus mengikuti bentuk objek dan target coverage.

Untuk lining internal, tim juga perlu memastikan akses grounding ke substrate, kondisi permukaan saat pengujian, dan tata cara kerja aman di dalam ruang terbatas.

Kapal dan Struktur Baja

SPARK-1 relevan untuk protective dielectric coating pada kapal dan struktur baja ketika continuity inspection menjadi bagian dari quality control. Pemeriksaan dapat dilakukan setelah aplikasi coating, setelah handling atau assembly, maupun pada area yang dicurigai mengalami kerusakan.

Final Inspection dan Maintenance

Pada proyek baru, holiday test membantu mendokumentasikan area defect sebelum handover. Pada maintenance, alat dapat membantu menandai lokasi coating yang memerlukan repair sebelum dilakukan pemeriksaan ulang.

Instrumen memberikan indikasi lokasi diskontinuitas; penentuan penyebab, metode repair, dan penerimaan hasil tetap mengikuti coating specification serta personel yang bertanggung jawab.

Memilih Elektroda dan Konfigurasi yang Tepat

NOVOTEST menyediakan beberapa bentuk electrode untuk SPARK-1:

• T-shaped electrode untuk scanning area permukaan yang relatif terbuka;
• wire brush atau band-brush electrode untuk mengikuti kontur dan membantu coverage pada bentuk tertentu;
• ring atau spring electrode untuk inspeksi keliling pipa;
• sickle electrode untuk kebutuhan akses atau geometri tertentu; dan
• custom electrode ketika objek tidak dapat dijangkau dengan bentuk standar.

Sebelum meminta penawaran, jangan hanya menyebut model alat. Sertakan foto objek, diameter, bentuk area, ketebalan coating, panjang atau luas inspeksi, serta bagian yang perlu dijangkau. Informasi ini membantu memastikan electrode yang ditawarkan benar-benar dapat digunakan di lapangan.

Paket Standar

Paket standar NOVOTEST SPARK-1 mencakup:

1. high-voltage probe;
2. electronic unit;
3. ground wire dengan crocodile clip;
4. T-shaped electrode;
5. charger;
6. operating manual; dan
7. case.

Pilihan electrode tambahan perlu dicantumkan secara terpisah dalam scope penawaran. Berat total kit adalah sekitar 4 kg atau 8 kg, tergantung jenis case yang dipilih.

Batas Penggunaan dan Keselamatan

SPARK-1 menghasilkan tegangan tinggi hingga 40 kV. Pengoperasian harus dilakukan oleh personel yang memahami instrumen, prosedur coating inspection, electrical safety, pembatasan area kerja, dan persyaratan proyek.

Metode ini membutuhkan coating dielektrik di atas substrate logam konduktif serta koneksi ground yang benar. Tegangan uji, kecepatan scan, bentuk electrode, kondisi permukaan, dan overlap pemeriksaan perlu ditetapkan dalam prosedur agar hasil dapat diulang dan dipertanggungjawabkan.

Jangan menggunakan angka output maksimum sebagai pengaturan default. Tegangan yang tidak sesuai dapat menghasilkan pembacaan yang tidak representatif atau berisiko memengaruhi coating. Konfirmasi selalu sistem coating, ketebalan, metode, dan acceptance criteria sebelum pekerjaan dimulai.

Checklist Data untuk Penawaran

Siapkan informasi berikut agar konfigurasi dapat ditentukan dengan lebih tepat:

1. jenis fasilitas dan objek yang akan diperiksa;
2. material substrate dan jenis coating atau lining;
3. ketebalan coating nominal serta maksimum;
4. diameter, geometri, panjang, atau luas area inspeksi;
5. akses sisi luar, bagian dalam, sudut, nozzle, atau sambungan;
6. prosedur, standar proyek, test voltage, dan acceptance criteria;
7. pilihan electrode yang sudah ditentukan atau foto objek untuk evaluasi;
8. jumlah operator dan kebutuhan demo atau training;
9. lokasi penggunaan serta kondisi lingkungan; dan
10. target pengadaan dan jadwal pekerjaan.

Hubungi tim Fortest dengan data aplikasi tersebut untuk mendiskusikan NOVOTEST SPARK-1, pilihan electrode, konfigurasi case, dukungan penggunaan, dan penawaran harga yang sesuai dengan scope inspeksi Anda.
