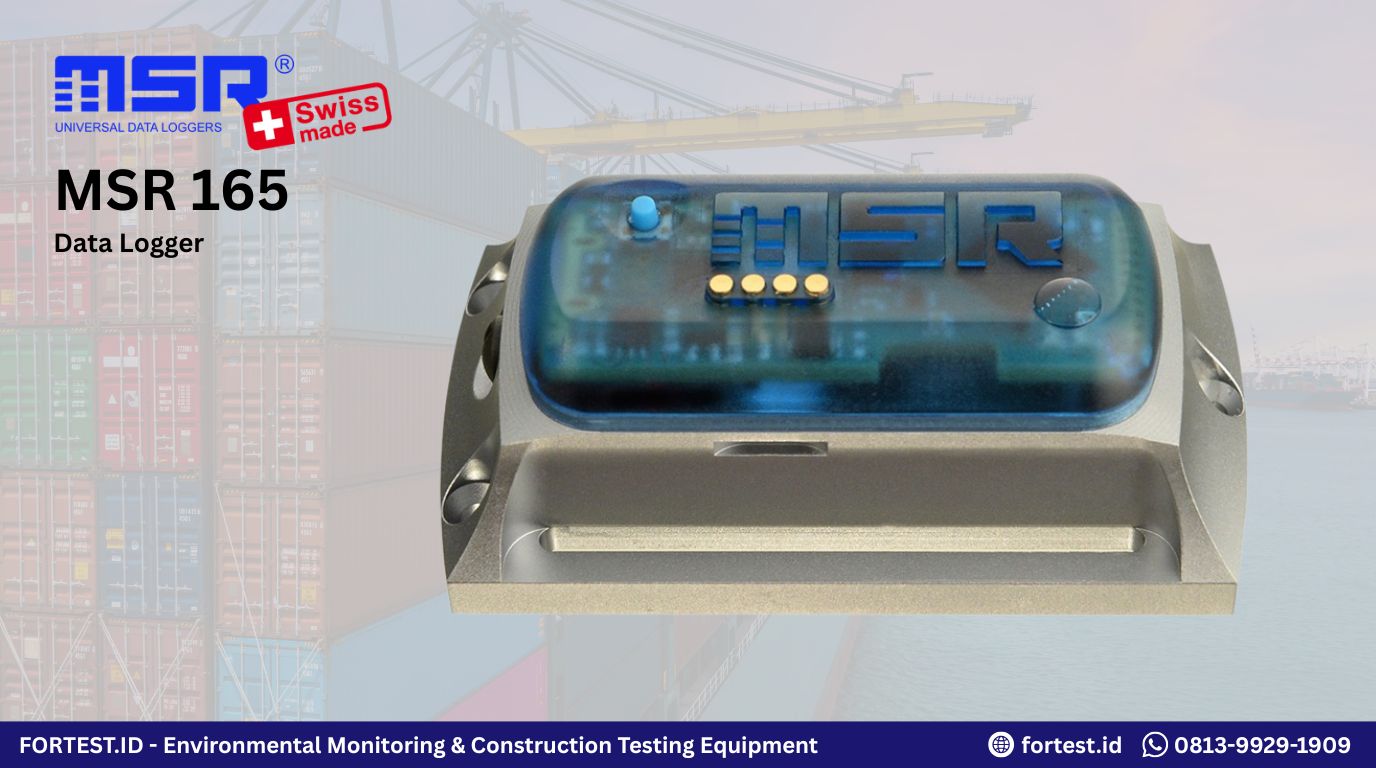

MSR 165 Shock and Vibration Data Logger

Shock dan vibration dapat menimbulkan masalah yang tidak langsung terlihat. Komponen mesin dapat berubah alignment, sensor dapat mengalami gangguan setelah pengiriman, packaging bisa gagal melindungi titik sensitif, dan production equipment dapat menghasilkan pola getaran yang baru diketahui setelah kerusakan berulang.

MSR 165 membantu merekam kondisi tersebut sebagai data percepatan tiga sumbu. Perangkat ini dapat dikonfigurasi untuk pengukuran shock berbasis event maupun vibration secara kontinu atau periodik, kemudian hasilnya dianalisis melalui MSR PC Software dan MSR ShockViewer.

Berbeda dari data logger transportasi dengan konfigurasi tetap, MSR 165 bersifat modular. Pengguna dapat memilih range akselerasi, sensor internal atau eksternal, kapasitas memori, housing, baterai, parameter lingkungan, dan empat input analog sesuai tujuan pengukuran.

Kapan MSR 165 Relevan?

MSR 165 ditujukan untuk pekerjaan yang membutuhkan lebih dari sekadar nilai shock maksimum selama satu perjalanan. Produk ini relevan ketika tim perlu menjawab pertanyaan seperti:

• apakah mesin atau workpiece mengalami vibration abnormal pada tahap produksi tertentu;
• kapan barang bernilai tinggi menerima shock selama transportasi;
• apakah packaging baru mengurangi beban yang diterima produk;
• berapa besar g-force pada load test atau penggunaan struktur bergerak;
• apakah monitoring perlu berjalan berbulan-bulan atau bertahun-tahun;
• apakah sensor pihak ketiga perlu direkam bersama data acceleration.

Pengguna utamanya mencakup R&D, technical development, process dan production engineer, project engineering, quality manager, logistics, goods inspection, packaging, serta shipping manager.

Fitur dan Keunggulan

Shock dan Vibration hingga 1600 Hz

MSR 165 memakai satu sensor akselerasi digital 3-axis beresolusi 13 bit. Saat menentukan konfigurasi, pengguna memilih range +/-15 g atau +/-200 g serta pemasangan sensor secara internal atau eksternal.

Measurement rate untuk vibration dapat diatur dari 25 sampai 1600 Hz. Untuk pengukuran shock, logger dapat mencatat hingga 1600 nilai per detik dan menyimpan 32 nilai sebelum event, sehingga pola sesaat sebelum threshold terlampaui tetap tersedia untuk analisis.

MSR 165 juga mendukung continuous vibration recording. Fitur ini berguna untuk fault diagnosis, evaluasi production equipment, load test, dan pengukuran yang membutuhkan data getaran berkelanjutan, bukan hanya pencatatan event shock.

Memori Internal dan Opsi MicroSD

Memori standar menampung lebih dari 2.000.000 nilai pengukuran, cukup untuk merekam lebih dari 10.000 kejadian shock. Untuk program monitoring dengan volume data lebih besar, kapasitas dapat diperluas menjadi lebih dari 1 miliar nilai menggunakan microSD.

Data dapat dipindahkan melalui USB atau kartu microSD. Kartu dapat diganti saat unit beroperasi, tetapi konfigurasi dengan expansion slot dan kartu terpasang memiliki protection category IP60. Kondisi pemasangan perlu diperhitungkan jika logger digunakan di area yang berdebu atau berpotensi terkena air.

Sensor Internal, Eksternal, dan Input Analog

Selain acceleration, MSR 165 dapat merekam temperatur, relative humidity, air pressure, dan light. Sensor tersedia dalam pilihan internal maupun eksternal, dengan panjang kabel tertentu untuk menempatkan sensor lebih dekat ke titik yang ingin diukur.

Empat input analog 12-bit memungkinkan sensor pihak ketiga dihubungkan ke logger. Input dapat dikonfigurasi untuk sinyal current seperti 0...20 mA atau 4...20 mA, maupun berbagai range voltage sampai 48 V. Opsi ini relevan untuk R&D, load test, dan pengujian khusus yang perlu menggabungkan acceleration dengan parameter proses lain.

Pilihan Baterai untuk Monitoring Jangka Panjang

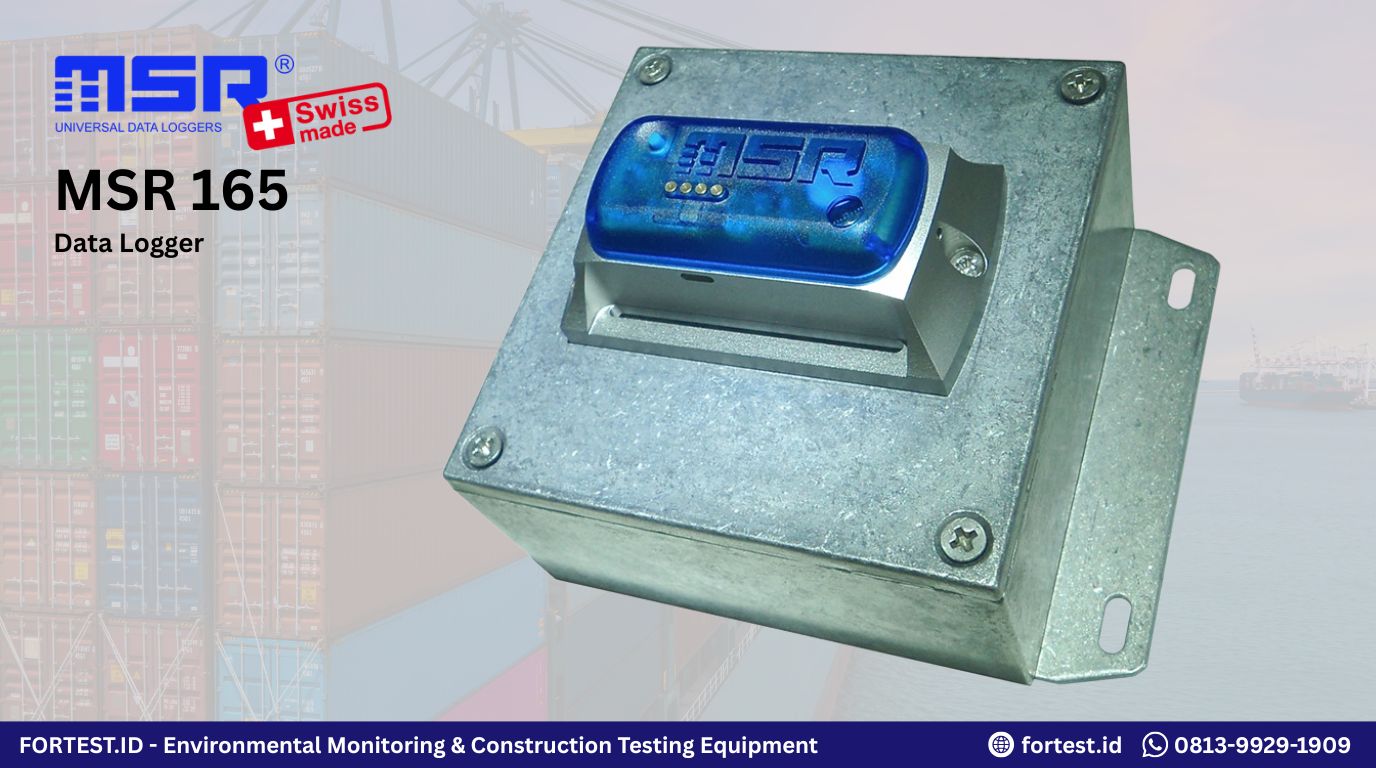

Varian MSR165B8 menggunakan baterai LiPo 1000 mAh yang dapat diisi melalui USB. Housing-nya berukuran 39 x 23 x 72 mm, berat sekitar 69 g, dan memiliki protection category IP67. Periode rekam dapat mencapai 6 bulan pada konfigurasi yang sesuai.

Untuk kebutuhan lebih panjang, MSR165B52 menggunakan dua baterai Li-SOCl2 5800 mAh yang dapat diganti. Unit ini ditempatkan dalam cast aluminium case berukuran 122 x 92 x 70 mm dengan berat sekitar 530 g dan mendukung periode rekam hingga 5 tahun.

Angka durasi tersebut bukan durasi continuous vibration pada 1600 Hz. Sampling tinggi menghasilkan data dan konsumsi daya lebih besar, sehingga kebutuhan durasi harus dihitung berdasarkan measurement rate serta sensor yang aktif.

MSR PC Software dan ShockViewer

MSR PC Software mencakup fungsi Setup, Reader, Viewer, dan Online untuk menyiapkan logger, membaca data, melihat hasil, dan melakukan pengukuran terhubung. MSR ShockViewer digunakan untuk analisis grafis event shock, vibration, serta pembuatan laporan yang lebih terarah.

Dalam investigasi transportasi, software membantu menyaring event berdasarkan intensitas dan durasi, menelusuri kurva individual, serta menjalankan spectral analysis. Hasil tetap perlu dibandingkan dengan timeline, orientasi logger, kondisi objek, dan acceptance criteria pengguna.

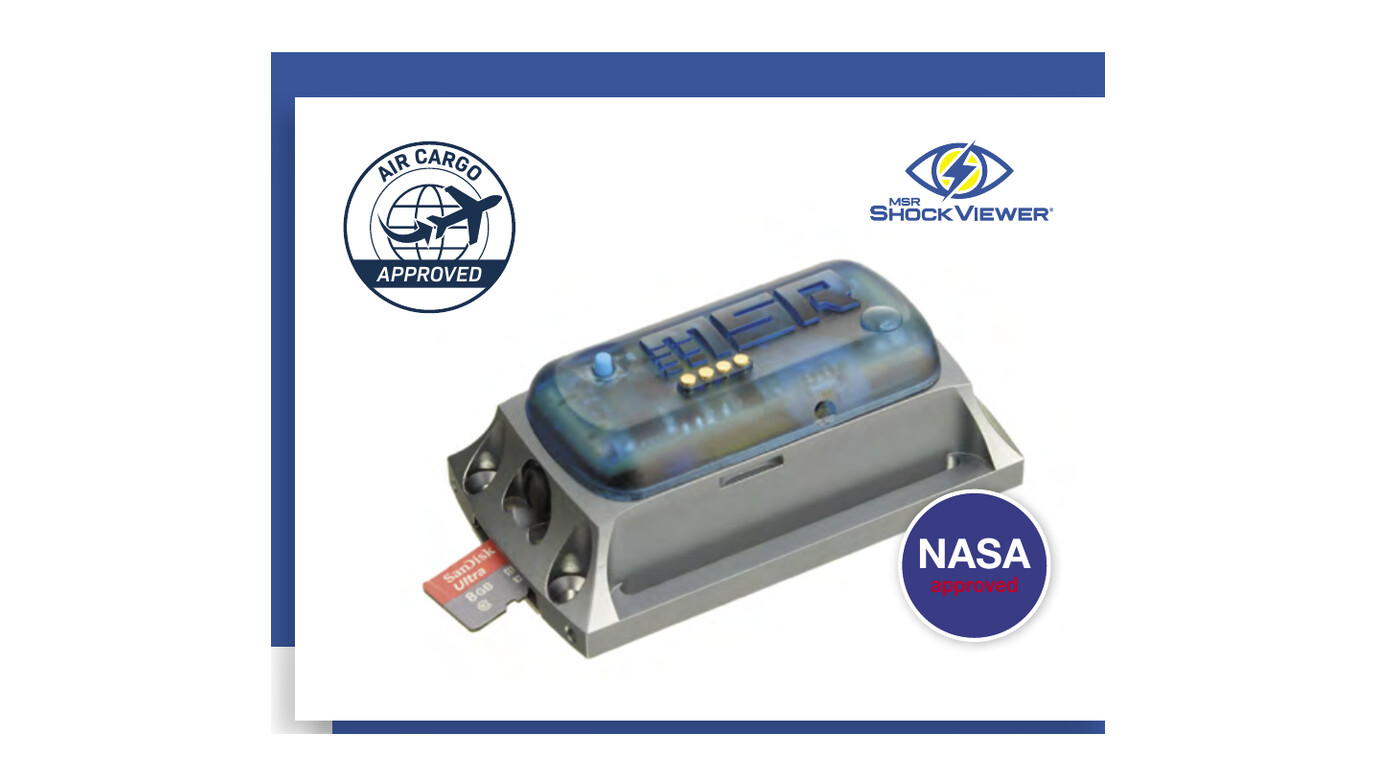

NASA-Approved dan Air Cargo Approved

Worksheet MSR 165 menampilkan badge NASA-approved dan Air Cargo Approved. Posisi produk ini juga didukung aplikasi transportasi aerospace dan penggunaan logger MSR 165 untuk memonitor transportasi Orbital Sciences yang terkait dengan NASA.

Untuk shipment udara, status approval perlu diperiksa terhadap maskapai, tipe baterai, konfigurasi perangkat, rute, dan ketentuan operasional yang berlaku. Badge tidak menggantikan konfirmasi sebelum pengiriman aktual.

Menentukan Konfigurasi MSR 165

Konfigurasi sebaiknya ditentukan dari tujuan pengukuran, bukan hanya dari spesifikasi tertinggi. Sampling, threshold, memori, baterai, dan posisi sensor saling memengaruhi kualitas serta durasi data yang diperoleh.

MSR 165 atau MSR 175?

MSR 165 dan MSR 175 Shock Transportation Data Logger sama-sama merekam acceleration, tetapi keduanya ditujukan untuk kebutuhan berbeda.

MSR 175 lebih praktis untuk shipment yang memerlukan dua rentang shock dalam satu unit dan sampling lebih tinggi. MSR 165 lebih sesuai ketika kebutuhan mencakup vibration berkelanjutan, memori sangat besar, sensor eksternal, input analog, atau monitoring jangka panjang.

Aplikasi MSR 165

Monitoring Transportasi dan Packaging

MSR 165 dapat dipasang dekat objek untuk merekam shock dan kondisi lingkungan selama pengiriman mesin, instrumen presisi, perangkat optik, elektronik, alat medis, komponen aerospace, serta barang bernilai tinggi lain. Data membantu investigasi kerusakan, perbandingan rute, dan optimasi packaging. Untuk aplikasi kelistrikan, baca panduan monitoring shock dan vibrasi saat mobilisasi transformator daya ke gardu induk.

Untuk workflow yang lebih lengkap, baca panduan monitoring pengiriman barang bernilai tinggi dan investigasi kerusakan barang saat pengiriman.

Fault Diagnosis dan Production Optimization

Continuous vibration recording membantu tim mencari kapan dan di mana pola getaran abnormal muncul. Aplikasinya dapat mencakup production machine, workpiece, filling plant, railway equipment, construction machinery, dan sistem mekanis yang perlu dievaluasi tanpa pengukuran terhubung terus-menerus.

Load Test dan R&D

Sensor acceleration internal atau eksternal, pilihan range, serta input analog membuat MSR 165 relevan untuk load test, pengukuran g-force, pengembangan produk, dan eksperimen R&D. Parameter proses dari sensor pihak ketiga dapat dicatat bersama data percepatan untuk membangun konteks pengujian yang lebih lengkap.

Aerospace, Energi, dan Heavy Industry

Target aplikasinya mencakup aerospace, avionics, railway technology, wind turbine, transformer, generator, solar equipment, robotics, heavy machinery, dan sistem industri lain yang sensitif terhadap shock atau vibration.

Workflow Pengukuran

1. Tentukan pertanyaan yang ingin dijawab: event shock, vibration kontinu, fault diagnosis, atau load test.
2. Pilih range +/-15 g atau +/-200 g, sampling rate, threshold, memori, baterai, dan sensor tambahan.
3. Pasang logger secara force-fit sedekat mungkin dengan objek yang dipantau dan catat orientasi sumbu X, Y, serta Z.
4. Dokumentasikan waktu operasi, transportasi, perubahan proses, atau kejadian lapangan yang akan dibandingkan dengan data.
5. Transfer data melalui USB atau microSD, lalu analisis event dan pola vibration melalui software.
6. Cocokkan hasil dengan inspeksi fisik, catatan proses, atau acceptance criteria sebelum membuat keputusan.

Pemasangan pada packaging atau kendaraan akan menghasilkan respons yang berbeda dari pemasangan langsung pada objek. Posisi, metode fastening, dan orientasi logger harus konsisten jika hasil beberapa pengukuran akan dibandingkan.

Spesifikasi Teknis

Batas Penggunaan yang Perlu Diperhatikan

MSR 165 menggunakan satu range acceleration yang dipilih saat konfigurasi, bukan sensor +/-15 g dan +/-200 g secara bersamaan. Jika risiko event belum diketahui, range perlu ditentukan dari data awal, pengalaman aplikasi, atau acceptance criteria yang tersedia.

Klaim periode hingga 6 bulan atau 5 tahun bergantung pada mode pengukuran. Continuous vibration pada sampling tinggi memakai memori dan daya jauh lebih cepat. Sensor tambahan juga dapat mengurangi durasi efektif.

Opsi microSD meningkatkan kapasitas memori secara signifikan, tetapi expansion slot dengan kartu terpasang memiliki protection category IP60. Housing dan perlindungan lingkungan harus disesuaikan dengan kondisi lokasi.

Nilai shock atau vibration tidak otomatis menjelaskan kerusakan. Interpretasi perlu mempertimbangkan posisi sensor, orientasi, durasi event, frekuensi, kondisi objek, timeline, dan standar internal pengguna.

Informasi untuk Penawaran MSR 165

Agar konfigurasi dan penawaran dapat disusun dengan tepat, siapkan:

• tujuan pengukuran dan objek yang dipantau;
• range acceleration serta sampling rate yang diperkirakan;
• kebutuhan shock event atau continuous vibration;
• durasi monitoring dan kondisi lokasi;
• parameter lingkungan dan kebutuhan sensor eksternal;
• jenis sinyal untuk input analog jika ada;
• kebutuhan microSD, housing, baterai, dan jumlah unit;
• format analisis, laporan, training, atau dukungan penggunaan.

Hubungi tim Fortest untuk mendiskusikan konfigurasi MSR 165, pilihan sensor, kebutuhan memori dan baterai, ketersediaan unit, serta penawaran harga sesuai aplikasi Anda.
